挡土墙设计(路基路面课程设计)

挡土墙设计(路基路面课程设计)_第1页
1/8

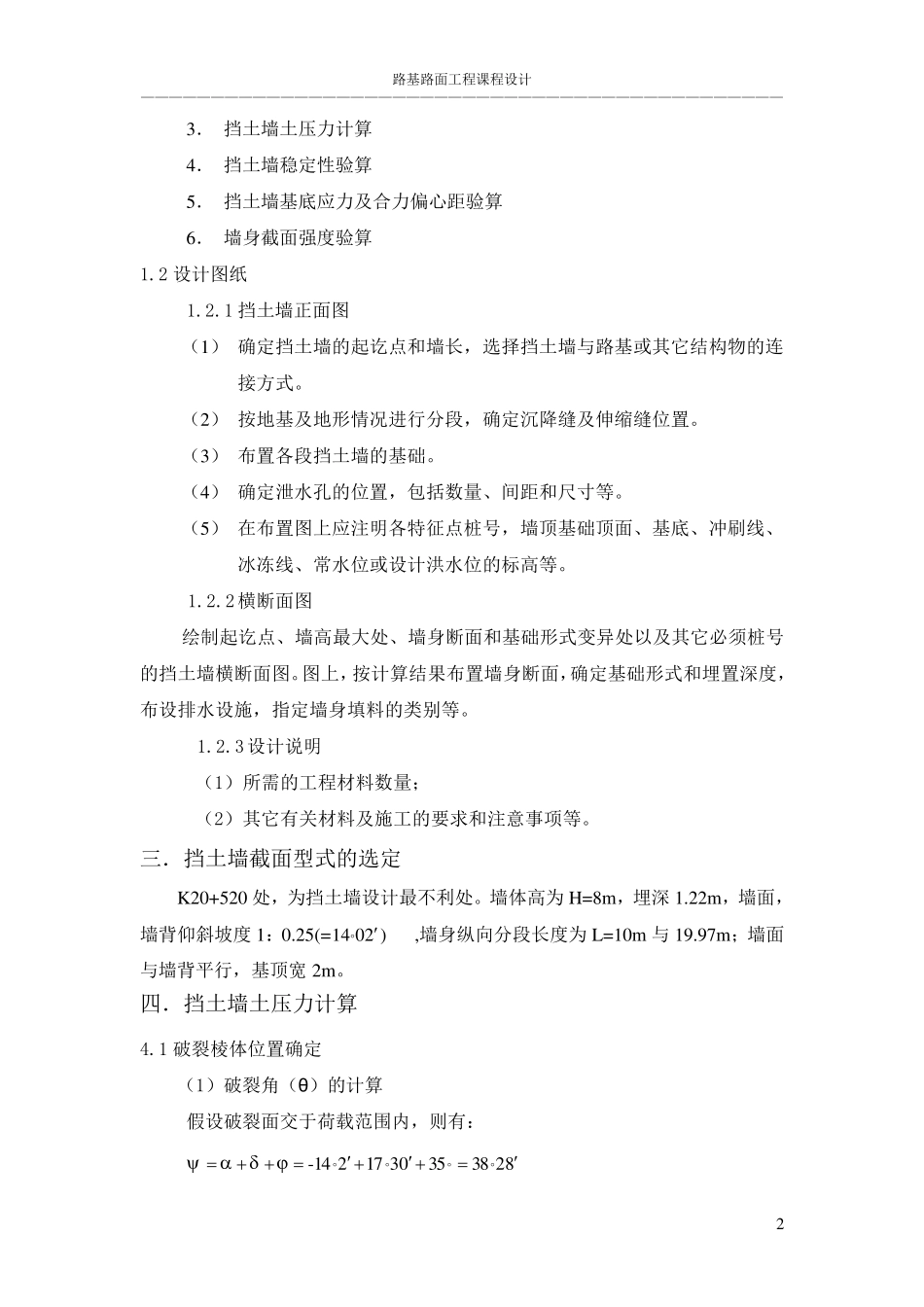

挡土墙设计(路基路面课程设计)_第2页
2/8

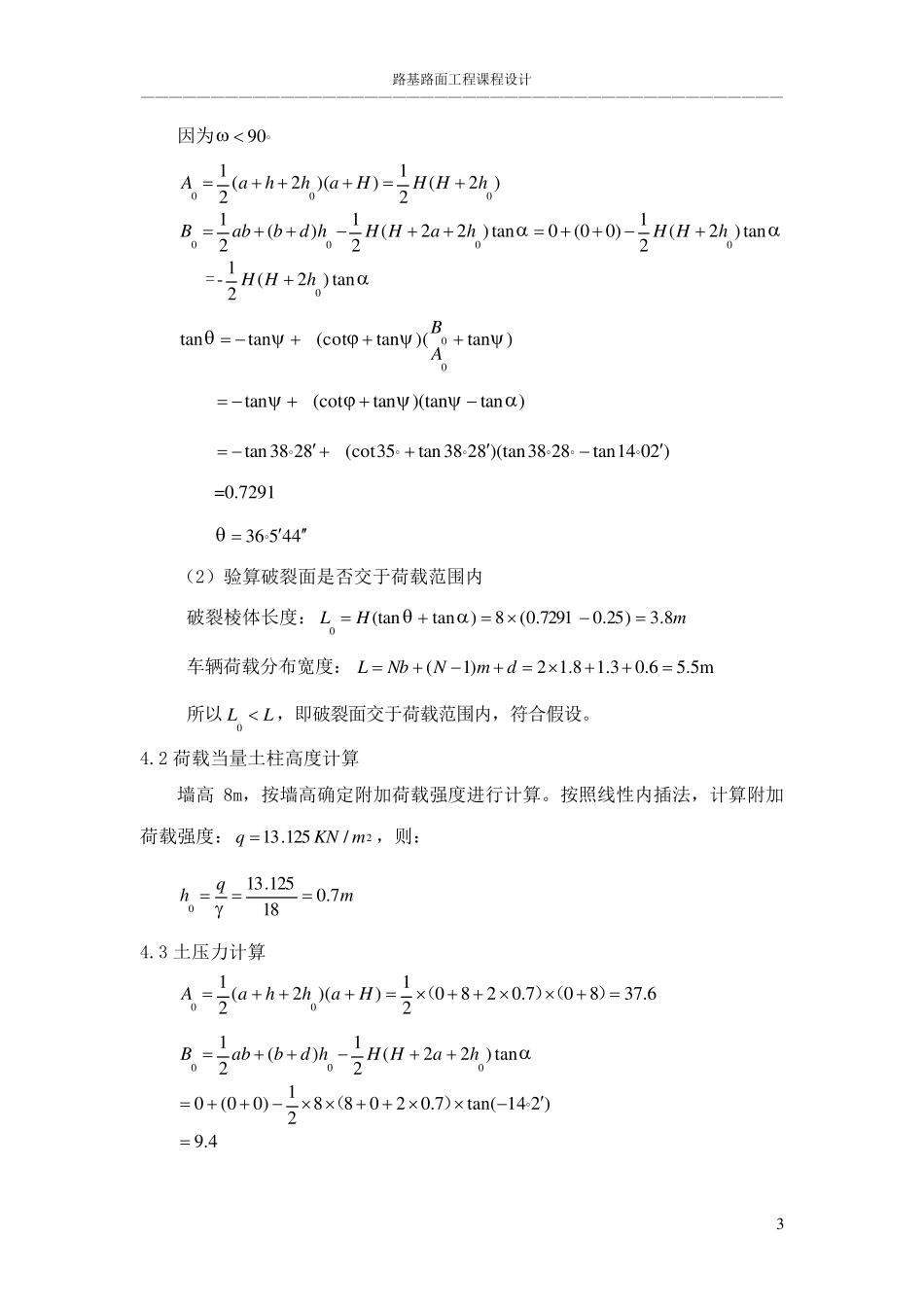

挡土墙设计(路基路面课程设计)_第3页
3/8
路基路面工程课程设计 —————————————————————————————————————————————— 1 挡土墙设计 一.设计资料 某平原微丘建一级汽车专用公路,路基宽度为24.5m ,桩号K20+456.00~K20+518.40 位于半径R=1000m 的圆曲线段,曲线为左偏,超高值采用4.0%,设计纵坡为3.0%,各桩号地面高程与设计高程资料见表1,横断面资料见表2。现因路基右侧与其它结构物干扰,需压缩占地宽度,拟建路肩挡土墙。 车辆荷载:按墙高确定的附加荷载强度换算。填料容重γ=18.0kN/m3,φ=35°,δ=φ/2,基底摩擦系数μ=0.3,地基承载力抗力值(修正后)f=510kPa,墙身材料容重γa=22.0kN/m3。挡土墙采用M7.5 砂浆砌筑,材料极限抗压强度RK=650kPa,截面抗剪极限强度Rj=90kPa 。 表1 地面高程、设计高程资料 桩号 K20+450 K20+460 K20+480 K20+500 K20+520 地面高程 16.47 16.69 17.20 17.92 18.44 设计高程 20.900 21.200 21.800 22.400 23.400 表2 原地面横断面资料 左 桩号 右 +0.65 +0.53 11.0 7.0 K20+450 -0.6 -0.7 -0.10 6.0 7.0 12.5 +0.60 +0.5 12 7.0 K20+460 -0.5 -0.7 -0.10 7.0 8.0 12.5 +0.8 +0.5 12 10.0 K20+480 -0.4 -0.8 -1.0 8.0 10.0 12.0 +0.85 +0.72 12 10 K20+500 -0.6 -0.9 -0.8 6.0 12.0 15.0 +0.95 +0.85 15 11.0 K20+520 -0.7 -0.6 -1.1 9.0 10.0 15.0 二.设计要求 1.1 设计说明书 1 . 挡土墙截面型式的选定 2 . 基础埋置深度及宽度的选定 路基路面工程课程设计 —————————————————————————————————————————————— 2 3. 挡土墙土压力计算 4. 挡土墙稳定性验算 5. 挡土墙基底应力及合力偏心距验算 6. 墙身截面强度验算 1.2 设计图纸 1.2.1 挡土墙正面图 (1) 确定挡土墙的起讫点和墙长,选择挡土墙与路基或其它结构物的连接方式。 (2) 按地基及地形情况进行分段,确定沉降缝及伸缩缝位置。 (3) 布置各段挡土墙的基础。 (4) 确定泄水孔的位置,包括数量、间距和尺寸等。 (5) 在布置图上应注明各特征点桩号,墙顶基础顶面、基底、冲刷线、冰冻线、常水位或设计洪水位的标高等。 1.2.2横断面图 绘制起讫点、墙高最大处、墙身断面和基础形式变异处以及其它必须桩号的挡土墙横断面图。图上,按计算结果布置墙身...
