挡浪墙施工方案

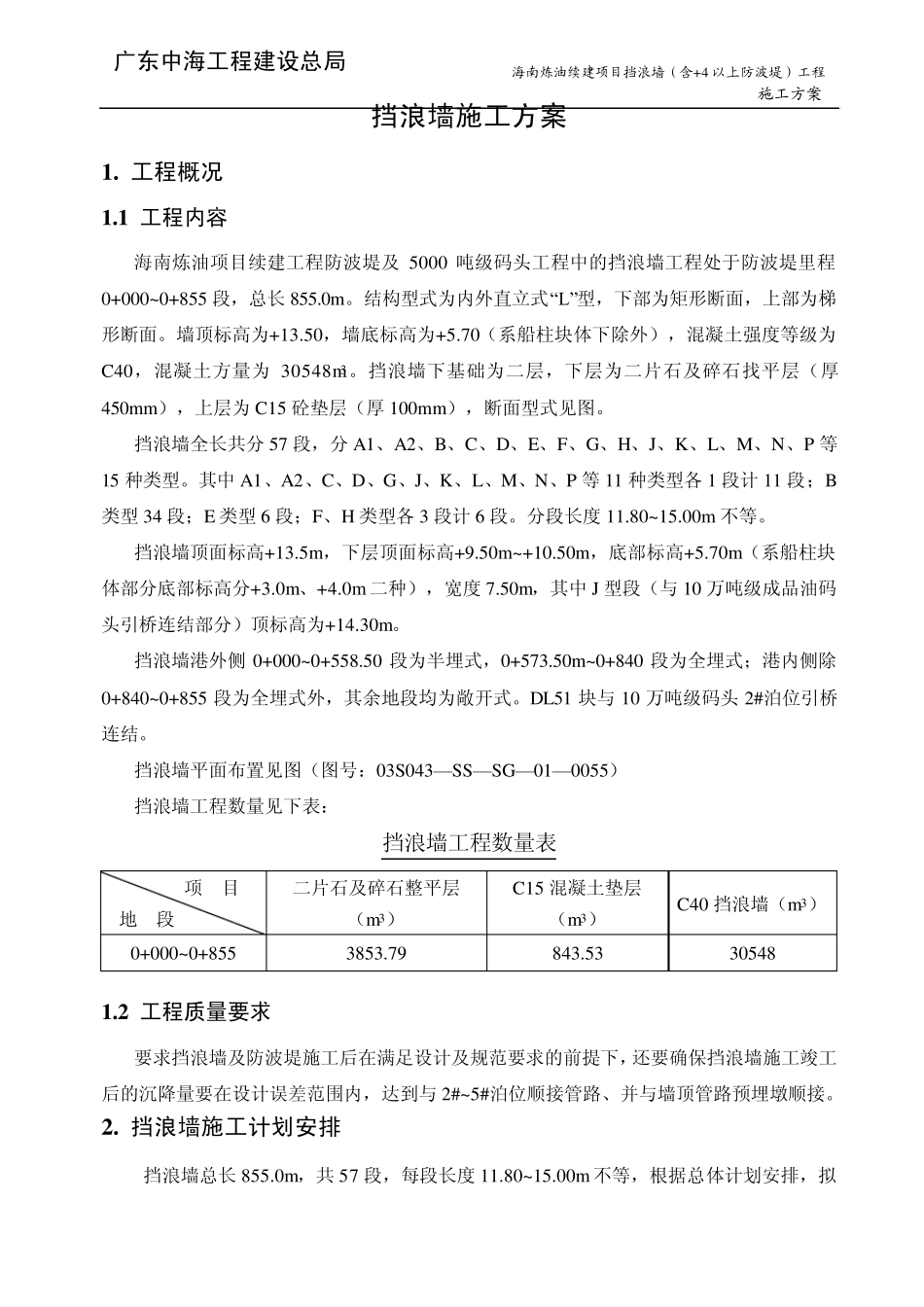

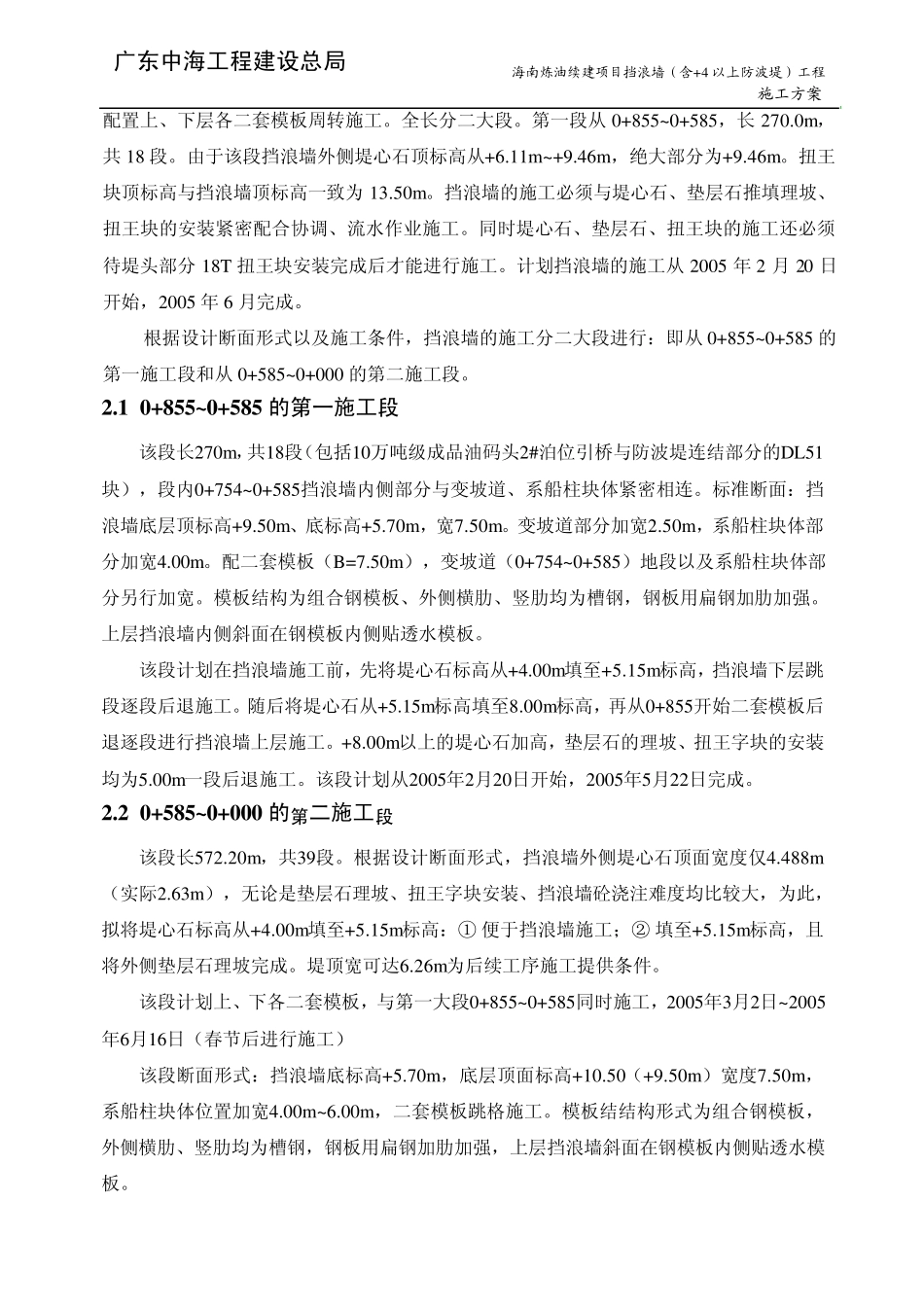

广东中海工程建设总局 海南炼油续建项目挡浪墙（含+4 以上防波堤）工程 施工方案 挡浪墙施工方案 1 . 工程概况 1 .1 工程内容 海南炼油项目续建工程防波堤及5000 吨级码头工程中的挡浪墙工程处于防波堤里程0+000~0+855 段，总长855.0m。结构型式为内外直立式“L” 型，下部为矩形断面，上部为梯形断面。墙顶标高为+13.50，墙底标高为+5.70（系船柱块体下除外），混凝土强度等级为C40，混凝土方量为30548m3。挡浪墙下基础为二层，下层为二片石及碎石找平层（厚450mm），上层为C15 砼垫层（厚100mm），断面型式见图。 挡浪墙全长共分57 段，分A1、A2、B、C、D、E、F、G、H、J、K、L、M、N、P 等15 种类型。其中A1、A2、C、D、G、J、K、L、M、N、P 等11 种类型各 1 段计 11 段；B类型34 段；E 类型6 段；F、H 类型各 3 段计 6 段。分段长度11.80~15.00m 不等。 挡浪墙顶面标高+13.5m，下层顶面标高+9.50m~+10.50m，底部标高+5.70m（系船柱块体部分底部标高分+3.0m、+4.0m 二种），宽度7.50m，其中J 型段（与 10 万吨级成品油码头引桥连结部分）顶标高为+14.30m。 挡浪墙港外侧 0+000~0+558.50 段为半埋式，0+573.50m~0+840 段为全埋式；港内侧除0+840~0+855 段为全埋式外，其余地段均为敞开式。DL51 块与 10 万吨级码头2#泊位引桥连结。 挡浪墙平面布置见图（图号：03S043— SS— SG— 01— 0055） 挡浪墙工程数量见下表： 挡浪墙工程数量表 项 目 地 段 二片石及碎石整平层（m3） C15 混凝土垫层（m3） C40 挡浪墙（m3） 0+000~0+855 3853.79 843.53 30548 1 .2 工程质量要求 要求挡浪墙及防波堤施工后在满足设计及规范要求的前提下，还要确保挡浪墙施工竣工后的沉降量要在设计误差范围内，达到与 2#~5#泊位顺接管路、并与墙顶管路预埋墩顺接。 2 . 挡浪墙施工计划安排 挡浪墙总长855.0m，共57 段，每段长度11.80~15.00m 不等，根据总体计划安排，拟广东中海工程建设总局 海南炼油续建项目挡浪墙（含+4 以上防波堤）工程 施工方案 配置上、下层各二套模板周转施工。全长分二大段。第一段从 0+855~0+585，长 270.0m，共 18 段。由于该段挡浪墙外侧堤心石顶标高从+6.11m~+9.46m，绝大部分为+9.46m。扭王块顶标高与挡浪墙顶标高一致为 13.50m。挡浪墙的施工必须与堤心石、垫层石推填理坡、扭王块的安装紧密配合协调、流水作业施工。同时堤心石、垫层石、扭王块...
