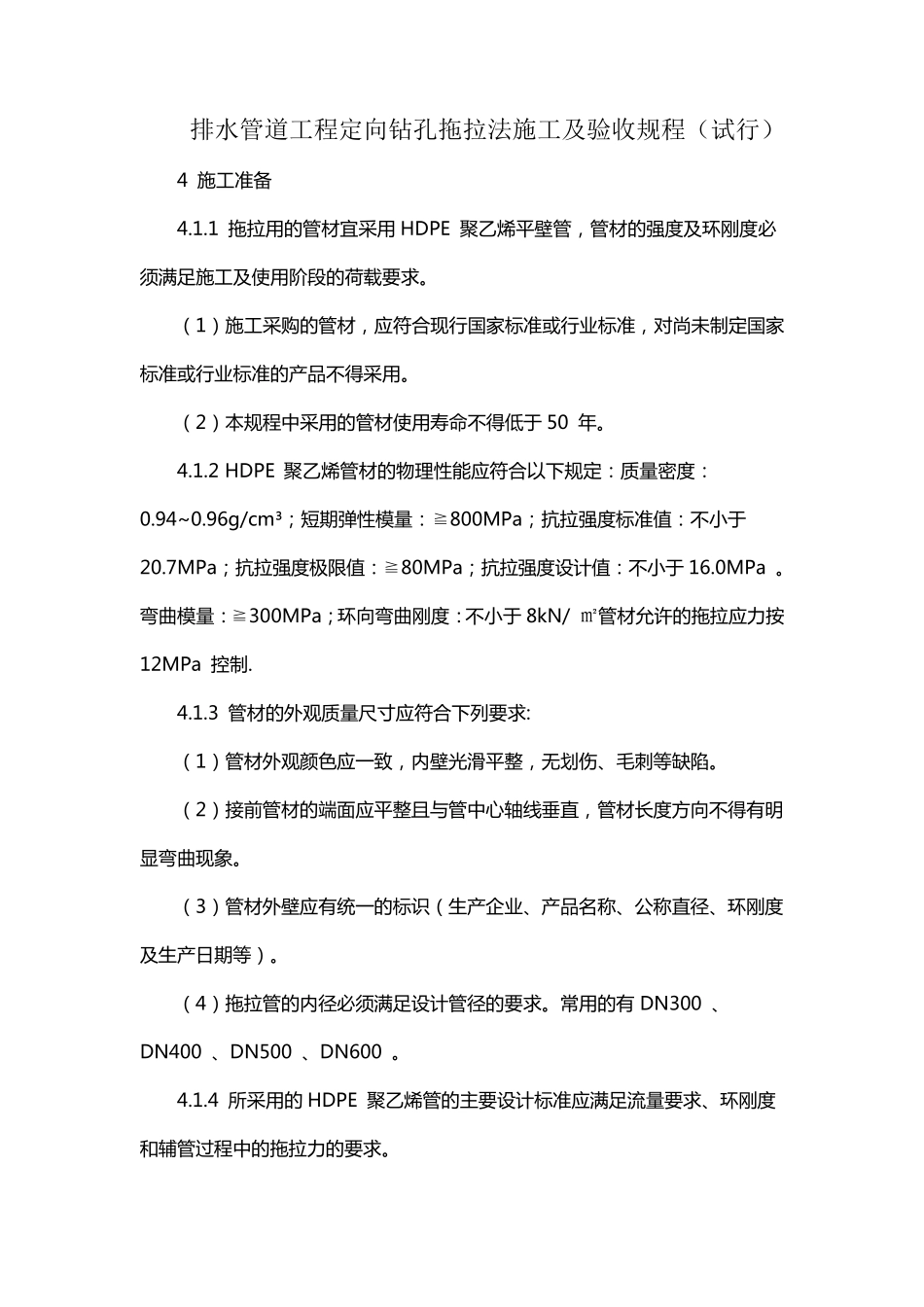

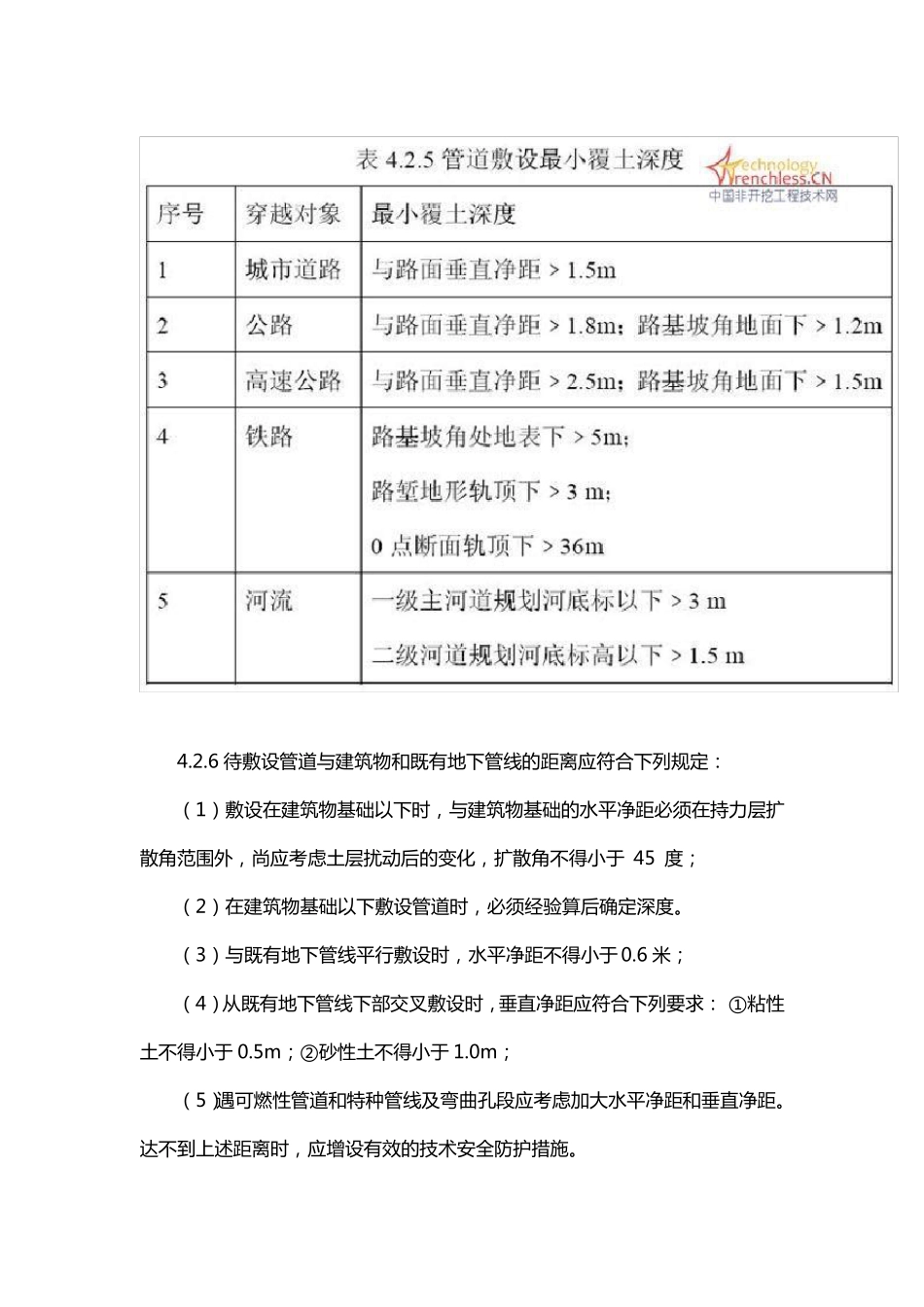

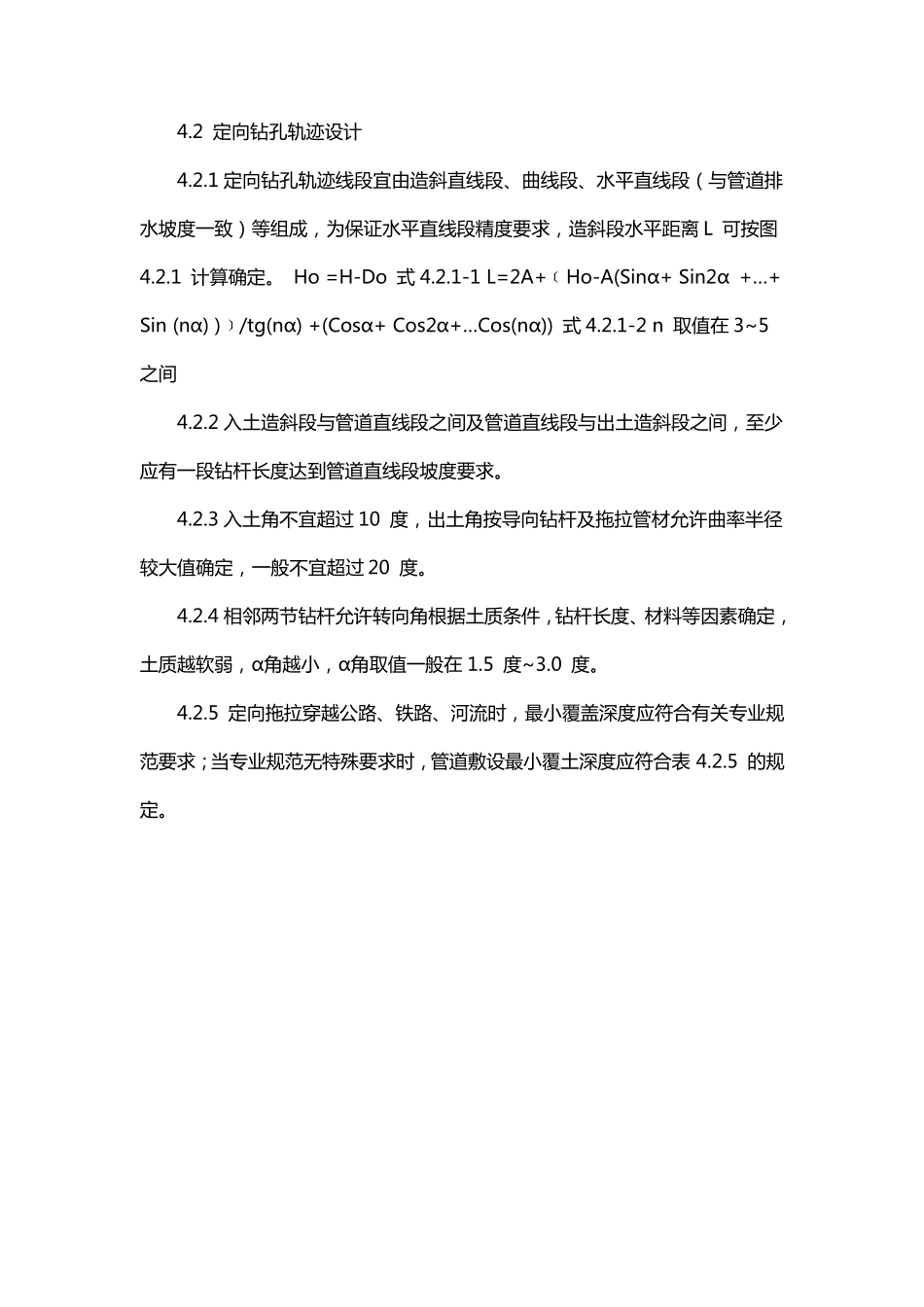

排水管道工程定向钻孔拖拉法施工及验收规程（试行） 4 施 工 准 备 4.1.1 拖 拉 用 的 管 材 宜 采 用 HDPE 聚 乙 烯 平 壁 管 ， 管 材 的 强 度 及 环 刚 度 必须 满 足 施 工 及 使 用 阶 段 的 荷 载 要 求 。 （ 1） 施 工 采 购 的 管 材 ， 应 符 合 现 行 国 家 标 准 或 行 业 标 准 ， 对 尚 未 制 定 国 家标 准 或 行 业 标 准 的 产 品 不 得 采 用 。 （ 2） 本 规 程 中 采 用 的 管 材 使 用 寿 命 不 得 低 于 50 年 。 4.1.2 HDPE 聚 乙 烯 管 材 的 物 理 性 能 应 符 合 以 下 规 定 ： 质 量 密 度 ：0.94~0.96g/cm³； 短 期 弹 性 模 量 ： ≧800MPa； 抗 拉 强 度 标 准 值 ： 不 小 于20.7MPa； 抗 拉 强 度 极 限 值 ： ≧80MPa； 抗 拉 强 度 设 计 值 ： 不 小 于 16.0MPa 。弯 曲 模 量 ： ≧300MPa； 环 向 弯 曲 刚 度 ： 不 小 于 8kN/ ㎡管 材 允 许 的 拖 拉 应 力 按12MPa 控 制 . 4.1.3 管 材 的 外 观 质 量 尺 寸 应 符 合 下 列 要 求 : （ 1） 管 材 外 观 颜 色 应 一 致 ， 内 壁 光 滑 平 整 ， 无 划 伤 、毛刺等缺陷。 （ 2） 接前管 材 的 端面应 平 整 且与管 中 心轴线垂直， 管 材 长度 方向 不 得 有明显弯 曲 现 象。 （ 3） 管 材 外 壁 应 有统一 的 标 识（ 生产 企业 、产 品 名称、公称直径、环 刚 度及 生产 日期 等） 。 （ 4） 拖 拉 管 的 内 径必 须 满 足 设 计 管 径的 要 求 。 常用 的 有 DN300 、 DN400 、DN500 、DN600 。 4.1.4 所采 用 的 HDPE 聚 乙 烯 管 的 主要 设 计 标 准 应 满 足 流量 要 求 、环 刚 度和辅管 过程 中 的 拖 拉 力 的 要 求 。 4.2 定 向 钻 孔 轨 迹 设 计 4.2.1 定 向 钻 孔 轨 迹 线 段 宜 由 造 斜 直 线 段 、曲 线 段 、水 平 直 线 段 （ 与 管 道 排水 坡 度 一 致 ） 等 组 成 ， 为 保 证 水 平 直 线 段 精 度 要 求 ， 造 斜 段 水 平 距 离 L 可 按 图4.2.1 计 算 确 定...
