探放水工作流程及图表

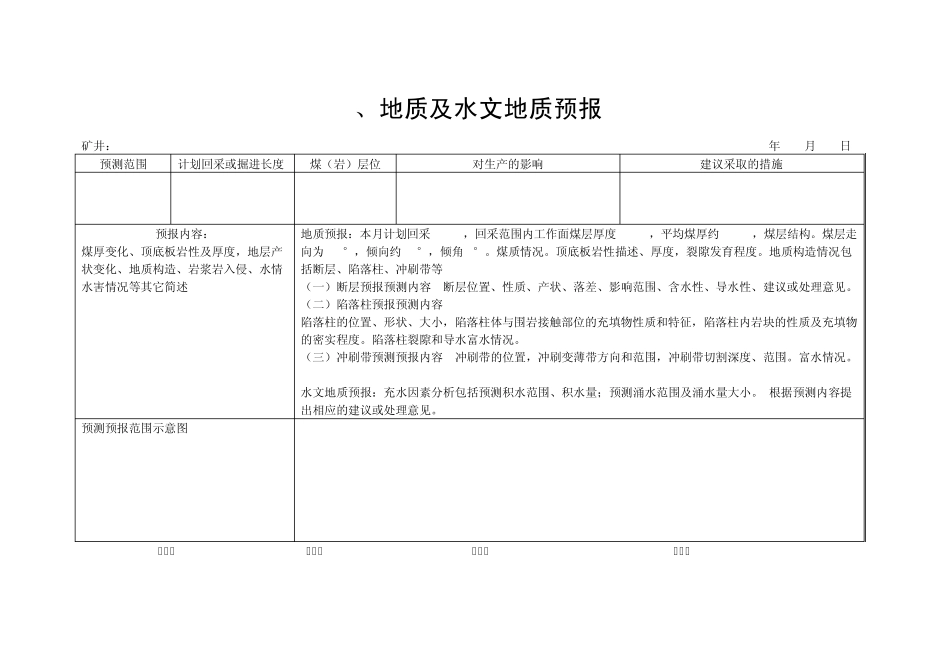

附件四 探放水工作流程图 1、工作面水文地质预报及水情水害预测预报评价表 2、探放水设计（指导探放水工作） 3、停止掘进通知单 4、允许探放水通知单 5、探放水原始记录 6、探放水钻孔质量验收台账 7、探放水钻孔验收及安全确认移交单 8、允许掘进通知单 9、探放水记录台账 1、地质及水文地质预报 矿井： 年 月 日 预测范围 计划回采或掘进长度 煤（岩）层位 对生产的影响 建议采取的措施 预报内容： 煤厚变化、顶底板岩性及厚度，地层产状变化、地质构造、岩浆岩入侵、水情水害情况等其它简述 地质预报：本月计划回采XX m，回采范围内工作面煤层厚度XX m，平均煤厚约XX m，煤层结构。煤层走向为 x °，倾向约x °，倾角 x°。煤质情况。顶底板岩性描述、厚度，裂隙发育程度。地质构造情况包括断层、陷落柱、冲刷带等 （一）断层预报预测内容 :断层位置、性质、产状、落差、影响范围、含水性、导水性、建议或处理意见。 （二）陷落柱预报预测内容 陷落柱的位置、形状、大小，陷落柱体与围岩接触部位的充填物性质和特征，陷落柱内岩块的性质及充填物的密实程度。陷落柱裂隙和导水富水情况。 （三）冲刷带预测预报内容 :冲刷带的位置，冲刷变薄带方向和范围，冲刷带切割深度、范围。富水情况。 水文地质预报：充水因素分析包括预测积水范围、积水量；预测涌水范围及涌水量大小。 根据预测内容提出相应的建议或处理意见。 预测预报范围示意图 制表： 审核： 科长： 总工： 2、水情水害预测 年 月 日 矿 井 项 号 预测水害地点 采 掘 队 工作面上下标高 煤层 采掘 时间 水害 类型 水文 地质 简述 预防 及处理 意见 责任单位 备 注 名 称 厚度 (m) 倾角(°) XX矿 1 底板水、老空水 、 顶板砂岩水、导水断层、隐覆及陷落柱等 一是水源，二是通道，三是突水点。也就是说地下水的补给、径流及排泄条件等 疏水降压保证疏水管路畅通，超前探等 说明：1 、根据每年的采掘接续计划，结合矿井水文地质资料，全面分析水害隐患，提出水害分析预测表和预测图； 2 、以采掘工程图为底图，绘制年度、月度预测预报图，按预报表上的项目，在可能发生水害的部位，用红颜色标上水害类型符号； 3 、地质预报、水害分析预测资料完成后应下发到各生产队组、安全部门、调度室等。3、工作面停止掘进（开拓）通知单 编号： 通知时间： 年 月 日 掘进（开拓）队： 巷道掘进（开...
