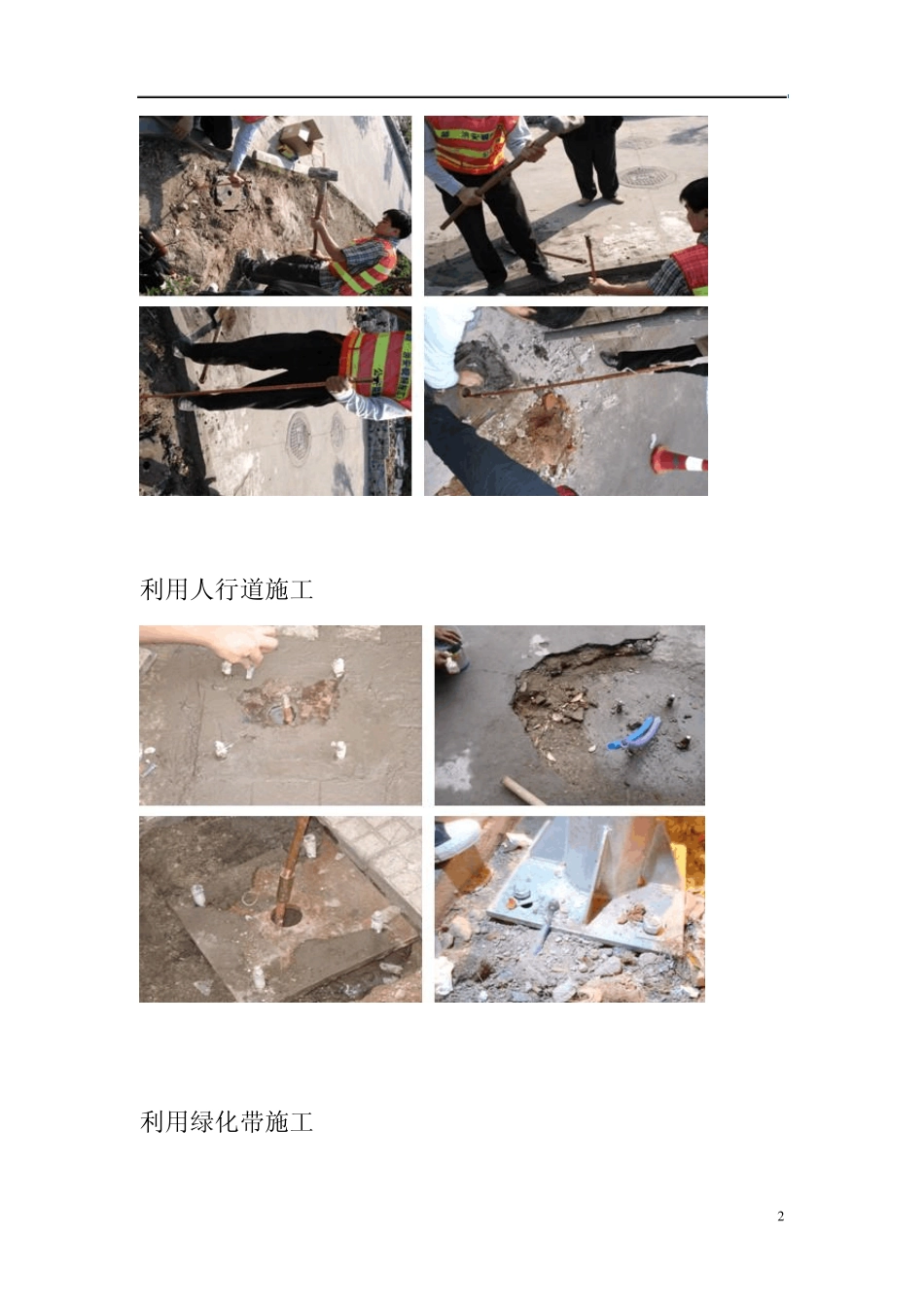

1 铜包钢与普通镀锌钢的简单比较 3米长17.2m m直径的镀锌钢棒11 年后开挖图片 在地下埋设 11年的铜镀钢接地棒开挖图片 利用道路边缘施工 2 利用人行道施工 利用绿化带施工 3 焊接点在相同土壤1 0 年后的效果 备注：以上图片均为实践中所拍摄。 中国目前接地的三大问题 4 从全国各地所做的接地调查揭示接地三大问题: 1、接地网腐蚀严重, 寿命仅为 7－13 年，达不到三十年要求。 2、大多数地网接地电阻达不到标准要求。 3、电焊时的高温破坏镀锌层，导致地网接头腐蚀严重。 接地导体的选择 主要根据导体在土壤中的防腐蚀能力来选择接地极. 常用导体 ： 铜镀钢接地棒;铜绞线;镀铜钢绞线。 比较少见导体： 铜排或铜管; 镀锌钢；钢. 国内国际接地材料选择不同 1、由于历史原因，镀锌钢目前还是中国主要接地材料，但几十年的实践证明镀锌钢难以解决接地装置腐蚀问题。 2、随着时间推移，随着地网问题不断显现。北京、上海、江苏、浙江、山东、广东、辽宁、天津、河南、甘肃、湖北、福建、广西等地区已开始选用铜或镀铜钢材料做接地，并采用放热焊接进行连接。 3、除中国，前苏联国家及印度以外的地区，均采用铜或镀铜钢材料作为主要接地材料。 镀铜钢材与钢材接地的施工比较（一） 5 1 、6 1 5 8 8 0 镀铜钢棒重量小于 3 公斤，而 5 0 *5 镀锌角钢则重达 1 0 公斤，铜镀钢接地棒运输与仓储成本更低。 2 、镀铜钢接地棒为微创式安装，无需开挖。而镀锌角钢需大量开挖。 3 、镀铜钢接地棒可采用机械或人工安装，安装效率为镀锌角钢的 5倍以上。 4 、镀铜钢接地棒可根据实际接地电阻需要而采取多根接地棒连接成一组来降低接地电阻，最多能深入地下 4 2 米，从而有效降低接地电阻。而镀锌钢则受限只能打 2 .5 米深。 镀铜钢材与钢材接地的施工比较（二） 也可根据需要采取机械施工 接地棒的直径对电阻有很小的影响 6 在通常土壤中,接地棒长度增加一倍减少4 0 %电阻 所以主要是通过增加垂直接地极长度来降低接地电阻，而不是增大垂直接地极直径来降低接地电阻。 采用镀铜钢材与钢材接地的经济比较 7 如果能普遍采用镀铜钢接地材料，或有框架供货协议，镀铜钢接地材料一次性成本与钢相当，综合价格会便宜很多。 接地材料 钢 镀铜钢 防腐能力 1 1 0 导电性能 1 3 .5 热稳定性能 1 2 .5 所需材料 1 1 /5 服务寿命 1 5 5 0 原材料价格 1 6 一次性投...
