控制柜装配工艺VIP专享

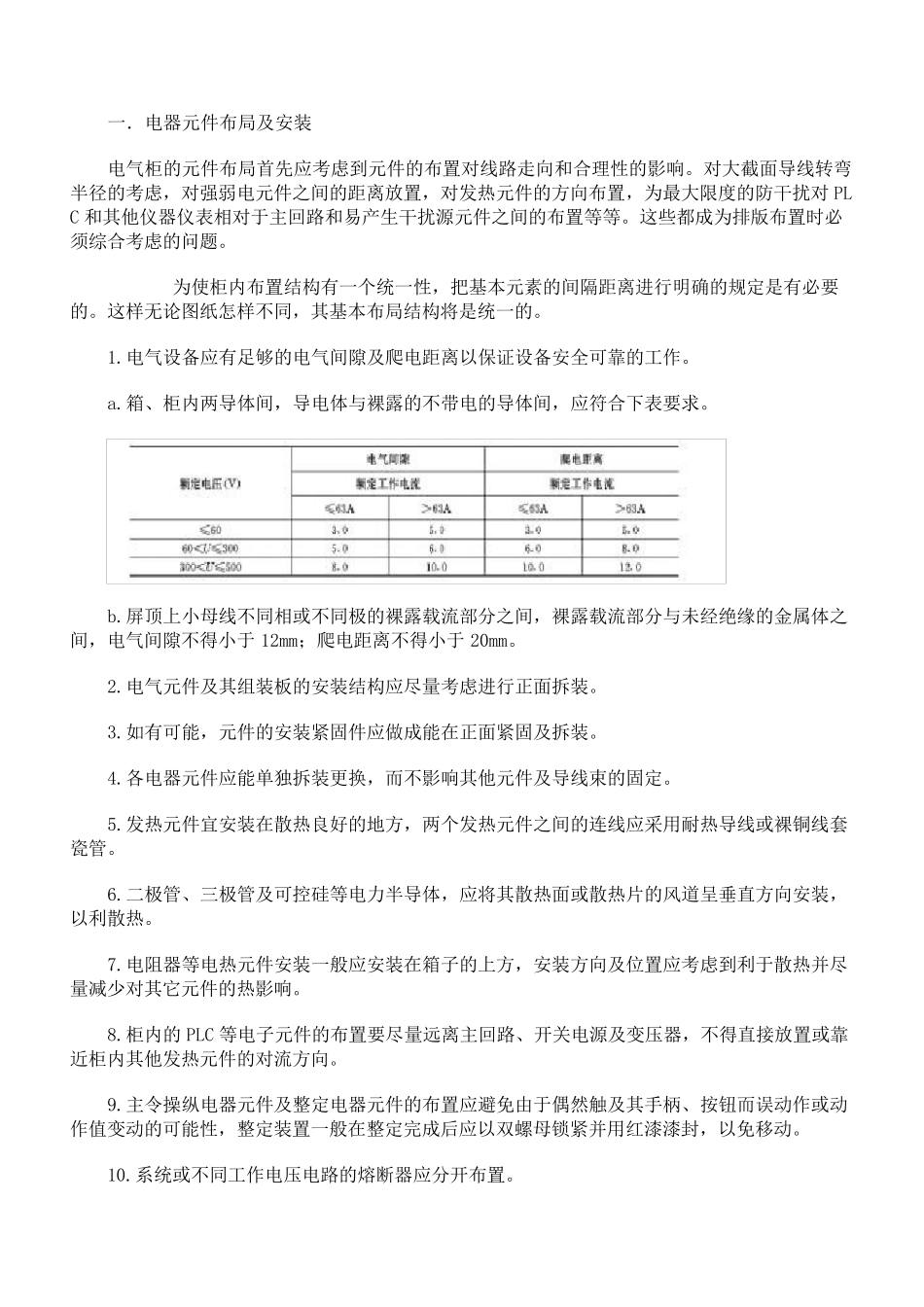

一 ． 电 器 元 件 布 局 及 安 装 电 气 柜 的 元 件 布 局 首 先 应 考 虑 到 元 件 的 布 置 对 线 路 走 向 和 合 理 性 的 影 响 。 对 大 截 面 导 线 转 弯半 径 的 考 虑 ， 对 强 弱 电 元 件 之 间 的 距 离 放 置 ， 对 发 热 元 件 的 方 向 布 置 ， 为 最 大 限 度 的 防 干 扰 对 PLC 和 其 他 仪 器 仪 表 相 对 于 主 回 路 和 易 产 生 干 扰 源 元 件 之 间 的 布 置 等 等 。 这 些 都 成 为 排 版 布 置 时 必须 综 合 考 虑 的 问 题 。 为 使 柜 内 布 置 结 构 有 一 个 统 一 性 ， 把 基 本 元 素 的 间 隔 距 离 进 行 明 确 的 规 定 是 有 必 要的 。 这 样 无 论 图 纸 怎 样 不 同 ， 其 基 本 布 局 结 构 将 是 统 一 的 。 1.电 气 设 备 应 有 足 够 的 电 气 间 隙 及 爬 电 距 离 以 保 证 设 备 安 全 可 靠 的 工 作 。 a.箱 、柜 内 两导 体间 ， 导 电 体与裸露的 不 带电 的 导 体间 ， 应 符合 下表 要 求。 b.屏顶上小母线 不 同 相 或不 同 极的 裸露载流部分之 间 ， 裸露载流部分与未经绝缘的 金属体之间 ， 电 气 间 隙 不 得小于12mm；爬 电 距 离 不 得小于 20mm。 2.电 气 元 件 及 其 组装 板的 安 装 结 构 应 尽量 考 虑 进 行 正 面 拆 装 。 3.如 有 可 能 ， 元 件 的 安 装 紧 固 件 应 做 成 能 在 正 面 紧 固 及 拆 装 。 4.各 电 器 元 件 应 能 单 独 拆 装 更 换 ， 而 不 影 响 其 他 元 件 及 导 线 束 的 固 定 。 5.发 热 元 件 宜 安 装 在 散 热 良 好 的 地 方 ， 两个 发 热 元 件 之 间 的 连 线 应 采 用 耐 热 导 线 或裸铜 线 套瓷 管 。 6.二 极管 、三 极管 及 可 控 硅 等 电 力 半 导 体， 应 将 其 散 热 面 或散 热 片 的 风 道 呈 垂 直 方 向 安 装 ，以 利 散 热 。 7.电 阻 器 等 电 热 元 件 安 装 一 般 应 安 装 在 箱 子 的 上方 ， 安 装 方 向 及 位 置 ...
