某高速公路合同段房建工程施工组织设计

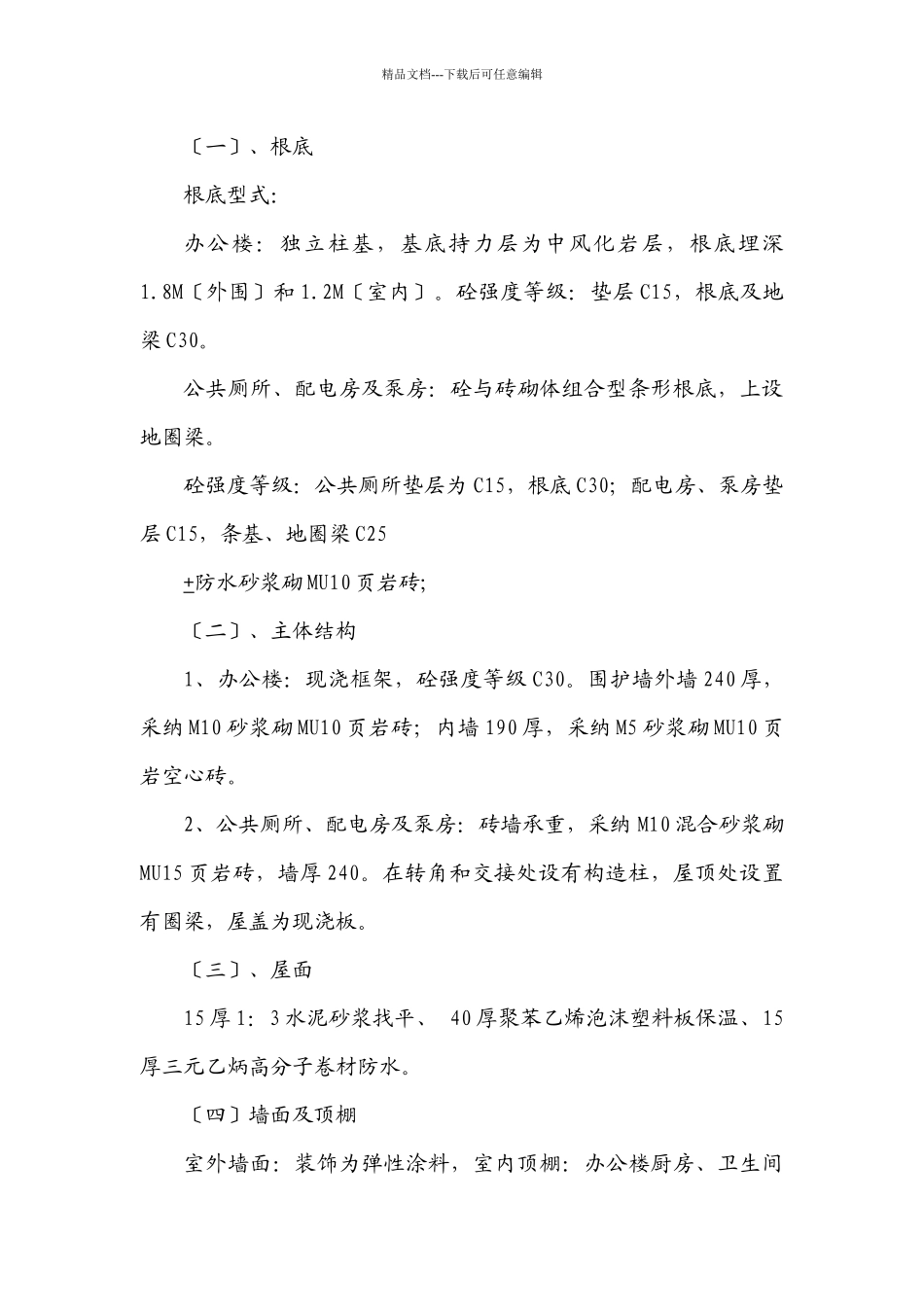

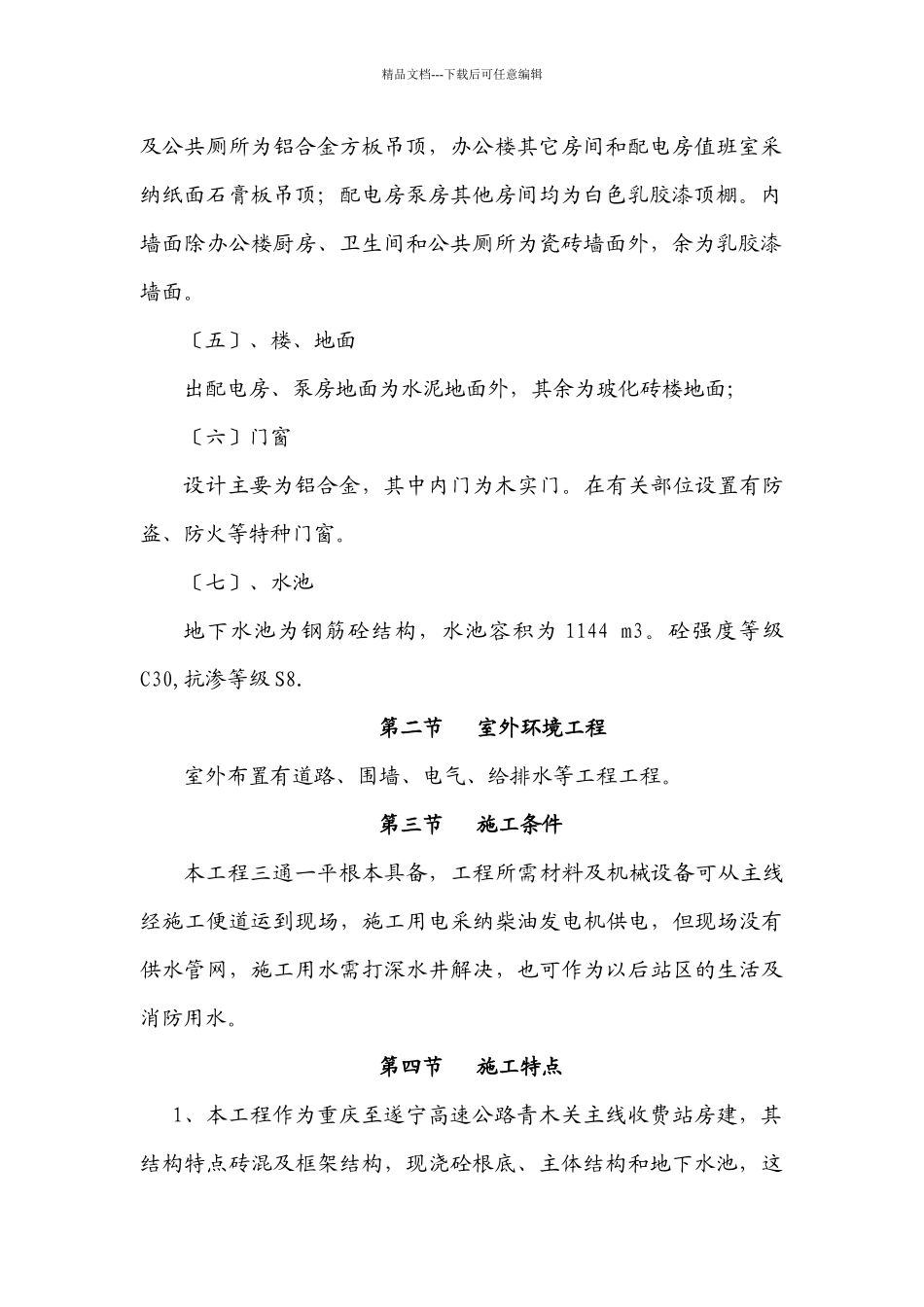

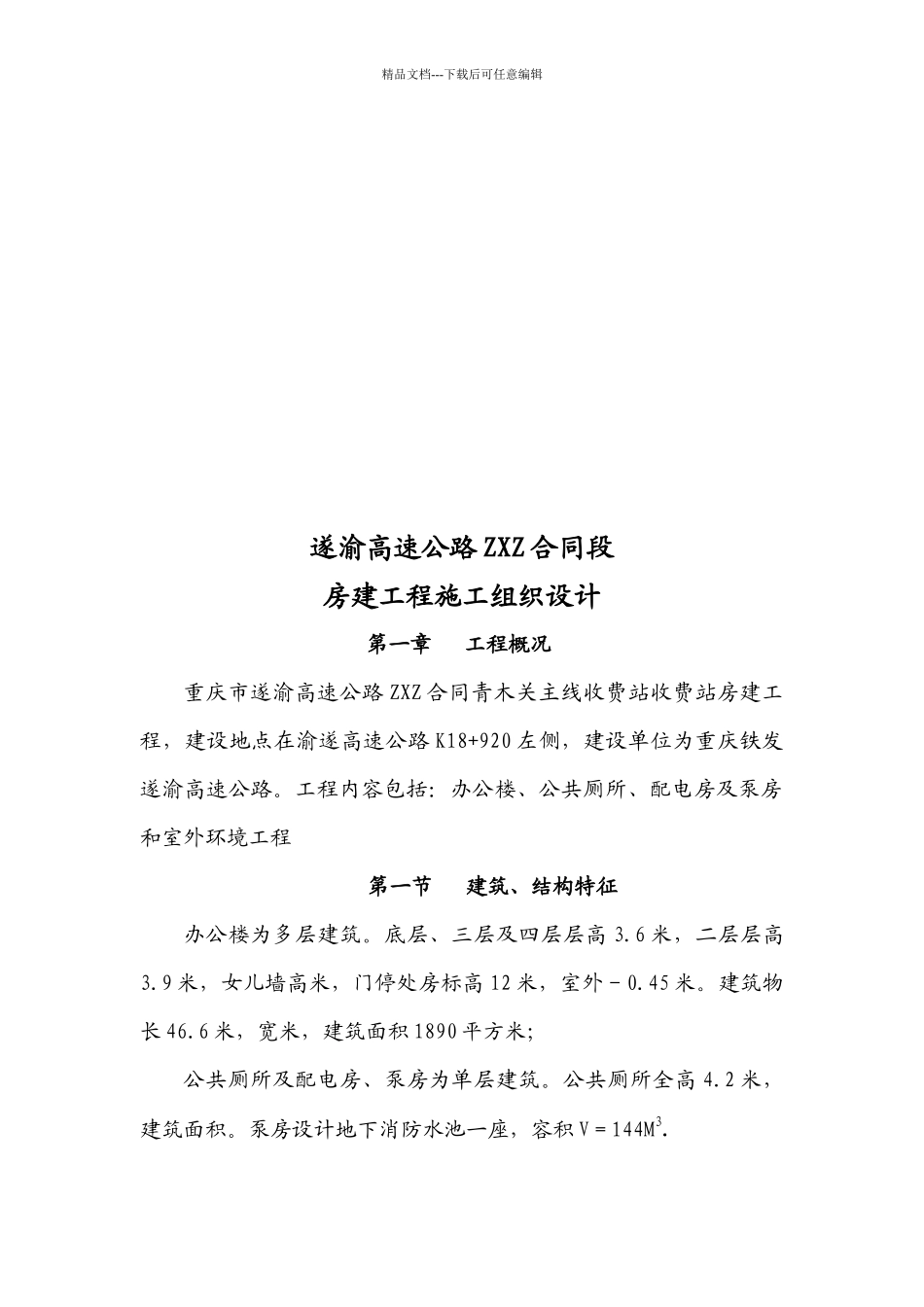

精品文档---下载后可任意编辑遂渝高速公路 ZXZ 合同段房建工程施工组织设计第一章 工程概况重庆市遂渝高速公路 ZXZ 合同青木关主线收费站收费站房建工程，建设地点在渝遂高速公路 K18+920 左侧，建设单位为重庆铁发遂渝高速公路。工程内容包括：办公楼、公共厕所、配电房及泵房和室外环境工程第一节 建筑、结构特征办公楼为多层建筑。底层、三层及四层层高 3.6 米，二层层高3.9 米，女儿墙高米，门停处房标高 12 米，室外－0.45 米。建筑物长 46.6 米，宽米，建筑面积 1890 平方米；公共厕所及配电房、泵房为单层建筑。公共厕所全高 4.2 米，建筑面积。泵房设计地下消防水池一座，容积 V＝144M3.精品文档---下载后可任意编辑〔一〕、根底根底型式：办公楼：独立柱基，基底持力层为中风化岩层，根底埋深1.8M〔外围〕和 1.2M〔室内〕。砼强度等级：垫层 C15，根底及地梁 C30。公共厕所、配电房及泵房：砼与砖砌体组合型条形根底，上设地圈梁。砼强度等级：公共厕所垫层为 C15，根底 C30；配电房、泵房垫层 C15，条基、地圈梁 C25+防水砂浆砌 MU10 页岩砖;〔二〕、主体结构1、办公楼：现浇框架，砼强度等级 C30。围护墙外墙 240 厚，采纳 M10 砂浆砌 MU10 页岩砖；内墙 190 厚，采纳 M5 砂浆砌 MU10 页岩空心砖。2、公共厕所、配电房及泵房：砖墙承重，采纳 M10 混合砂浆砌MU15 页岩砖，墙厚 240。在转角和交接处设有构造柱，屋顶处设置有圈梁，屋盖为现浇板。〔三〕、屋面15 厚 1：3 水泥砂浆找平、 40 厚聚苯乙烯泡沫塑料板保温、15厚三元乙炳高分子卷材防水。〔四〕墙面及顶棚室外墙面：装饰为弹性涂料，室内顶棚：办公楼厨房、卫生间精品文档---下载后可任意编辑及公共厕所为铝合金方板吊顶，办公楼其它房间和配电房值班室采纳纸面石膏板吊顶；配电房泵房其他房间均为白色乳胶漆顶棚。内墙面除办公楼厨房、卫生间和公共厕所为瓷砖墙面外，余为乳胶漆墙面。〔五〕、楼、地面出配电房、泵房地面为水泥地面外，其余为玻化砖楼地面；〔六〕门窗设计主要为铝合金，其中内门为木实门。在有关部位设置有防盗、防火等特种门窗。〔七〕、水池地下水池为钢筋砼结构，水池容积为 1144 m3。砼强度等级C30,抗渗等级 S8.第二节 室外环境工程室外布置有道路、围墙、电气、给排水等工程工程。第三节 施工条件本工程三通一平根本具备，工程所需材料及机械设备可从主线经施工便道运到现场，施工用电采纳柴...
