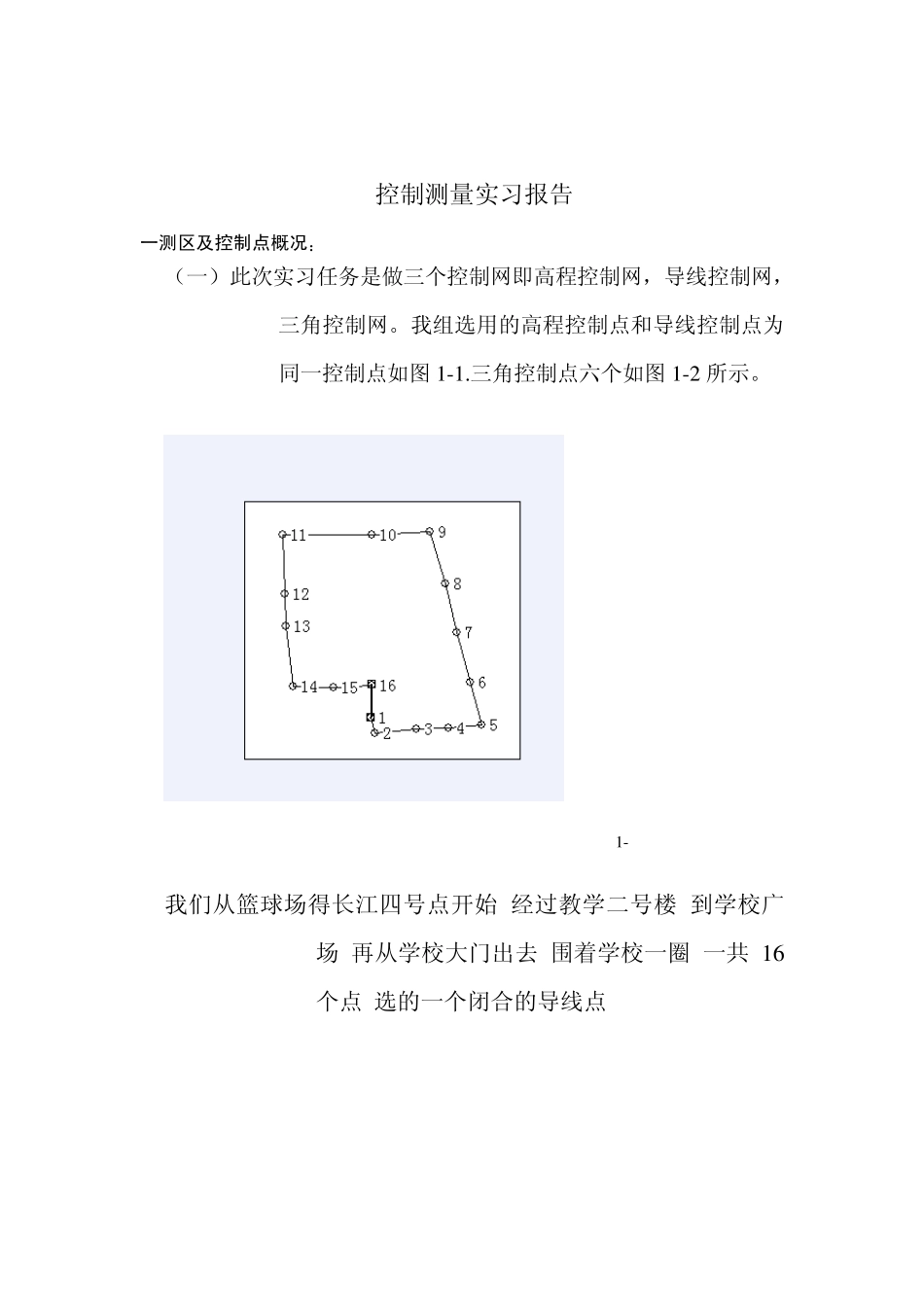

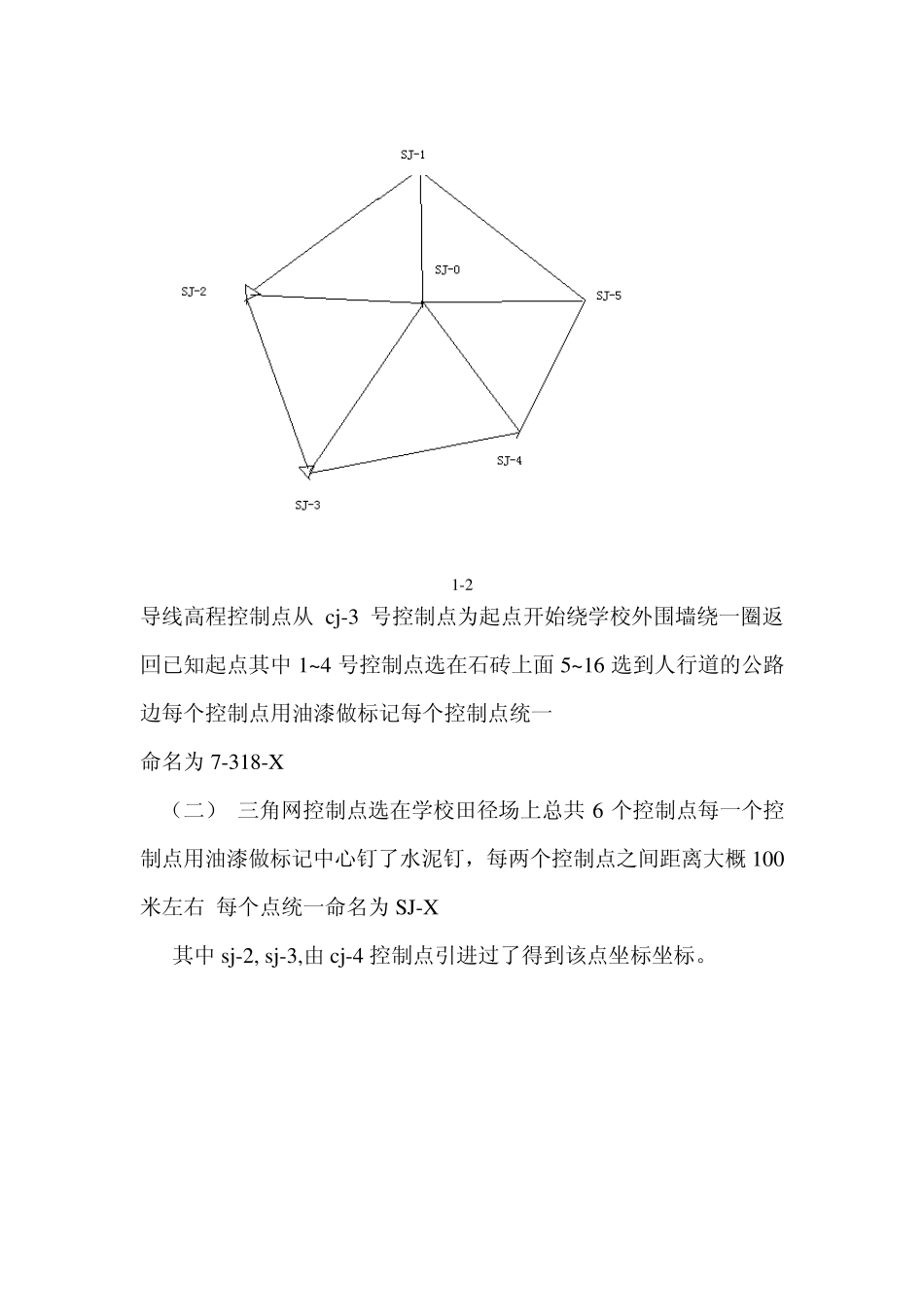

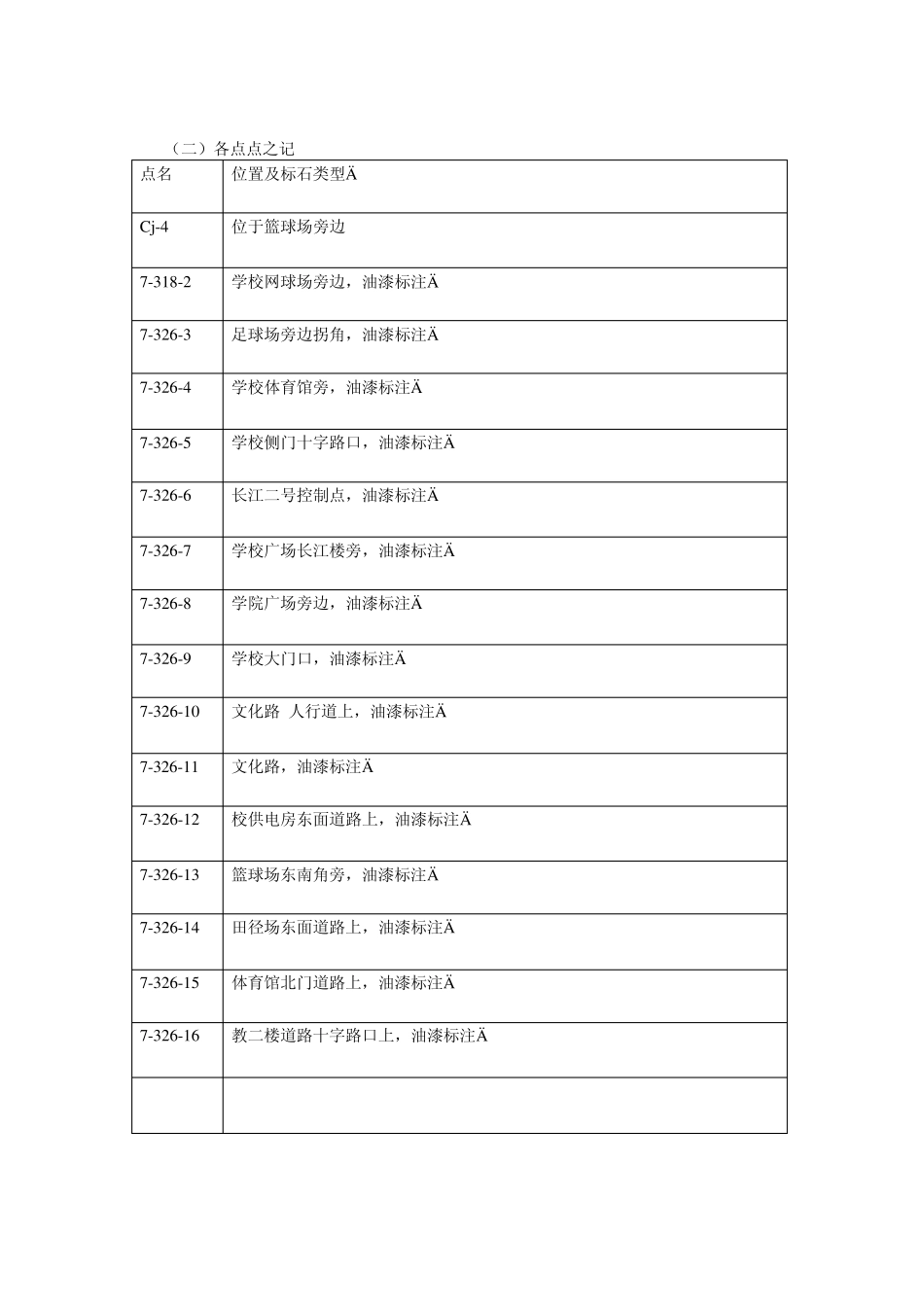

控制测量实习报告 一测区及控制点概况： （一）此次实习任务是做三个控制网即高程控制网，导线控制网，三角控制网。我组选用的高程控制点和导线控制点为同一控制点如图 1 -1 .三角控制点六个如图 1 -2 所示。 1 - 我们从篮球场得长江四号点开始 经过教学二号楼 到学校广场 再从学校大门出去 围着学校一圈 一共 1 6个点 选的一个闭合的导线点 （二）各点点之记 点名 位置及标石类型 Cj-4 位于篮球场旁边 7-318-2 学校网球场旁边，油漆标注 7-326-3 足球场旁边拐角，油漆标注 7-326-4 学校体育馆旁，油漆标注 7-326-5 学校侧门十字路口，油漆标注 7-326-6 长江二号控制点，油漆标注 7-326-7 学校广场长江楼旁，油漆标注 7-326-8 学院广场旁边，油漆标注 7-326-9 学校大门口，油漆标注 7-326-10 文化路 人行道上，油漆标注 7-326-11 文化路，油漆标注 7-326-12 校供电房东面道路上，油漆标注 7-326-13 篮球场东南角旁，油漆标注 7-326-14 田径场东面道路上，油漆标注 7-326-15 体育馆北门道路上，油漆标注 7-326-16 教二楼道路十字路口上，油漆标注 1-2 导线高程控制点从cj-3 号控制点为起点开始绕学校外围墙绕一圈返回已知起点其中1~4 号控制点选在石砖上面5~ 16 选到人行道的公路边每个控制点用油漆做标记每个控制点统一 命名为7-318-X （二） 三角网控制点选在学校田径场上总共6 个控制点每一个控制点用油漆做标记中心钉了水泥钉，每两个控制点之间距离大概100米左右 每个点统一命名为SJ-X 其中sj-2, sj-3,由cj-4 控制点引进过了得到该点坐标坐标。 二仪器检校及检视报告: 经纬仪检验及检视报告 检 验 仪器的型号：苏光 2"经纬仪 检视 时间：2011-05-2 地点： 七栋宿舍楼后面的石路上 检视者：肖云 王杰 王阳 刘炼 检视内容： 照准部 目镜物镜及焦螺旋三脚架腿 一圆水准气泡、管水准气泡。 检视过程： 通过表面观察和一个人扶尺一个人进行简单的度数观测，十字丝目镜成像清晰情况用简单的拉线检查水准标尺的弯曲情况。 检视结论： 从外观来看，基本正常。对中器划伤严重，但可以使用；其他地方也有不同程度的磨损。角螺旋、制动螺旋等基本正常，镜头洁净。圆水准气泡、管水准气泡基本正常。 检校 2011-05-2 下午，我们在寝室七栋侧面适当位置架好仪器，采用高低点法检验经纬仪的视准轴误差和 i角误差。检验步骤...
