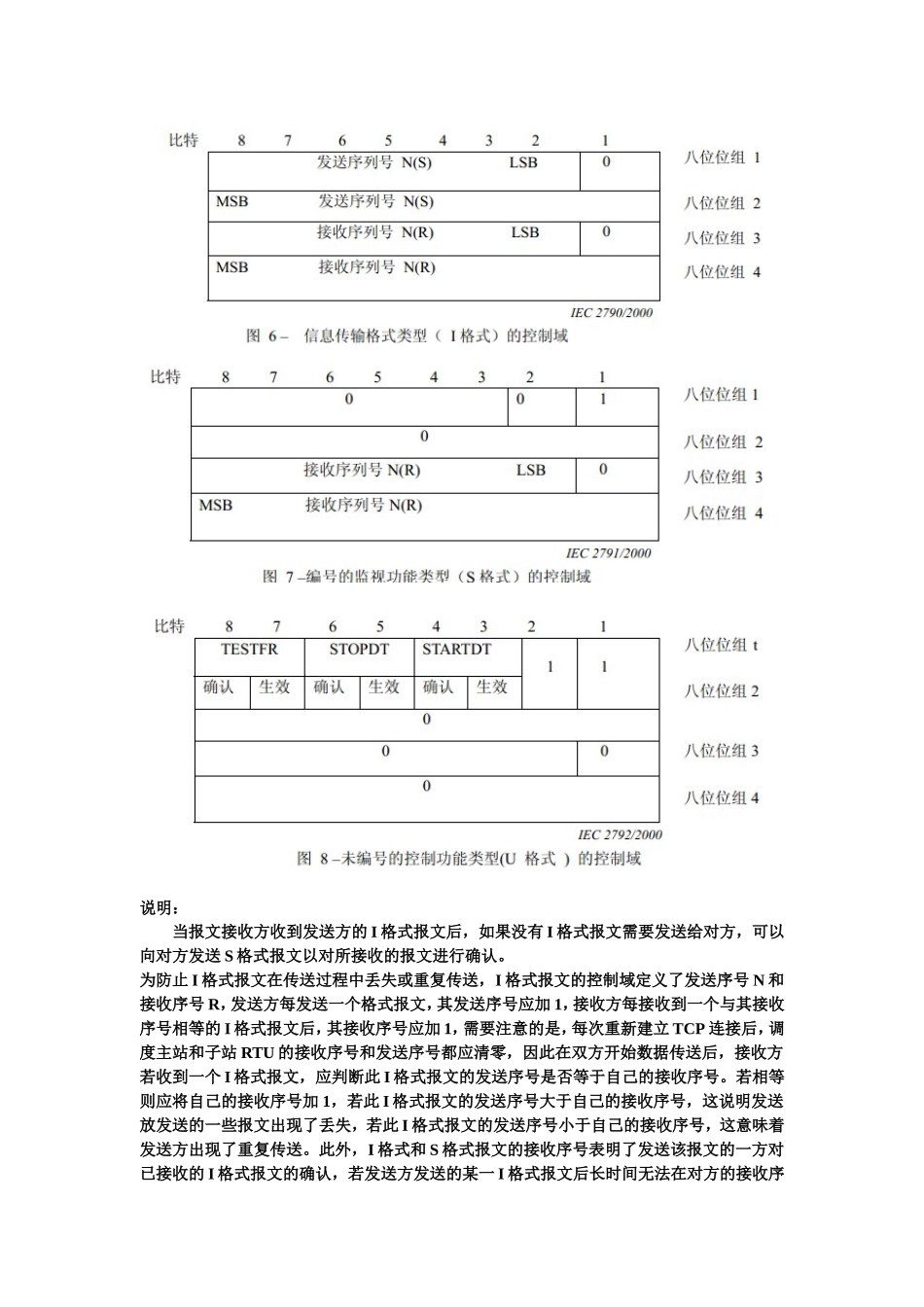

1．104规约用于网络传输的协议，端口号固定使用2404。2．TCP/IP通讯中接收服务的一方为客户端，104规约中主站一般是召唤数据的一方，因此主站端定义为客户端。TCP/IP通讯中提供服务的一方为服务端，104规约中厂站端是提供数据的一方，因此厂站端定义为服务器端。3．104规约采用的是平衡方式通讯（双方都可以发起信息传输，一旦链路建立成功，变化信息除了响应召唤应答还可以主动发送而无需等待查询）。4．使用与101相同的应用层（ASDU）。5．报文不使用帧校验字节。6．通过I格式报文的计数及确认来保证信息传输的安全性。7．104规约的报文结构8．在APDU中，启动字符68H定义了数据流内的起始点，应用规约数据单元的长度定义了APDU主体的长度；需要注意的是，IEC60870-5-104规定一个APDU报文（包括启动字符和长度标识）不能超过255个字节，因此APDU最大长度为253（等于255减去启动和长度标识共两个8位位组），ASDU的最大长度为249，这个要求限制了一个APDU报文最多能发送121个不带品质描述的归一化测量值或243个不带时标的单点遥信信息，若RTU采集的信息量超过此数目，则必须分成多个APDU进行发送。9．控制域，定义了保护报文不至于丢失和重复传送的控制信息，报文传输启动、停止，以及传输连接的监视等。10．104定义了三种类型的报文格式编号的信息传输格式，I格式。用作信息报文的传送，附带发送序列号和接收序列号，作为接收方对已发送报文的确认。编号的监视功能格式，S格式。当本站长期没有信息帧发送时，向对方报告已收到信息帧序列号，作接收方对发送方的确认。不编号的控制功能格式，U格式。链路测试命令和确认，启动数据传送命令和确认，停止数据传送命令和确认。说明：当报文接收方收到发送方的I格式报文后，如果没有I格式报文需要发送给对方，可以向对方发送S格式报文以对所接收的报文进行确认。为防止I格式报文在传送过程中丢失或重复传送，I格式报文的控制域定义了发送序号N和接收序号R，发送方每发送一个格式报文，其发送序号应加1，接收方每接收到一个与其接收序号相等的I格式报文后，其接收序号应加1，需要注意的是，每次重新建立TCP连接后，调度主站和子站RTU的接收序号和发送序号都应清零，因此在双方开始数据传送后，接收方若收到一个I格式报文，应判断此I格式报文的发送序号是否等于自己的接收序号。若相等则应将自己的接收序号加1，若此I格式报文的发送序号大于自己的接收序号，这说明发送放发送的一些报文出现了丢失，若此I格式报文的发送序号小于自己的接收序号，这意味着发送方出现了重复传送。此外，I格式和S格式报文的接收序号表明了发送该报文的一方对已接收的I格式报文的确认，若发送方发送的某一I格式报文后长时间无法在对方的接收序号中得到确认，这就意味着发生了报文丢失。当出现上述这些报文丢失，错序的情况是，通常意味着TCP连接出现了问题，发送方或接收方应关闭现在的TCP连接然后再重新建立新的TCP连接，并在新的TCP连接上重新开始会话过程。在主站端和子站RTU端进行通信时，接收方可以使用S格式报文（当有应用服务单元需要发送给对方时，可以使用I格式报文）对已接收的I格式报文进行确认，以免发送方超时收不到确认信息而重新建立TCP连接。这就存在一个接收方收到多少个I格式报文进行一次确认的问题，以及发送方应在多少个I格式报文未得到确认时停止发送数据，104规定了两个参数K和W取值为1到32767，其中看表示发送方在有K个I格式报文未得到对方的确认时，将定制数据发送，W表示接收方最迟在接收W个格式报文后应发出认可；104规定K和W的默认值分别为12个APDU和8个APDU。在实际中，K和W的具体取值可以根据TCP连接双方的数据通信量加以确定，对于子站RTU端来说，每收到一个调度端的I格式报文都应立即进行响应，其W的取值实际上为1，由于RTU端可以循环向调度端发送遥信、遥测等信息，因此K的取值与其循环发送的定时周期有关，通常12到20个APDU就足够了；对于主站端，由于不停接收到RTU的数据，因此应及时地给以确认，通常W取小于8个APDU的值。为了能对TCP连接进行检查和维护，104规定了几个超时时间，t0,t1,t2,t3它们的取值范围为1-255S，...
