提升机电控系统保护试验

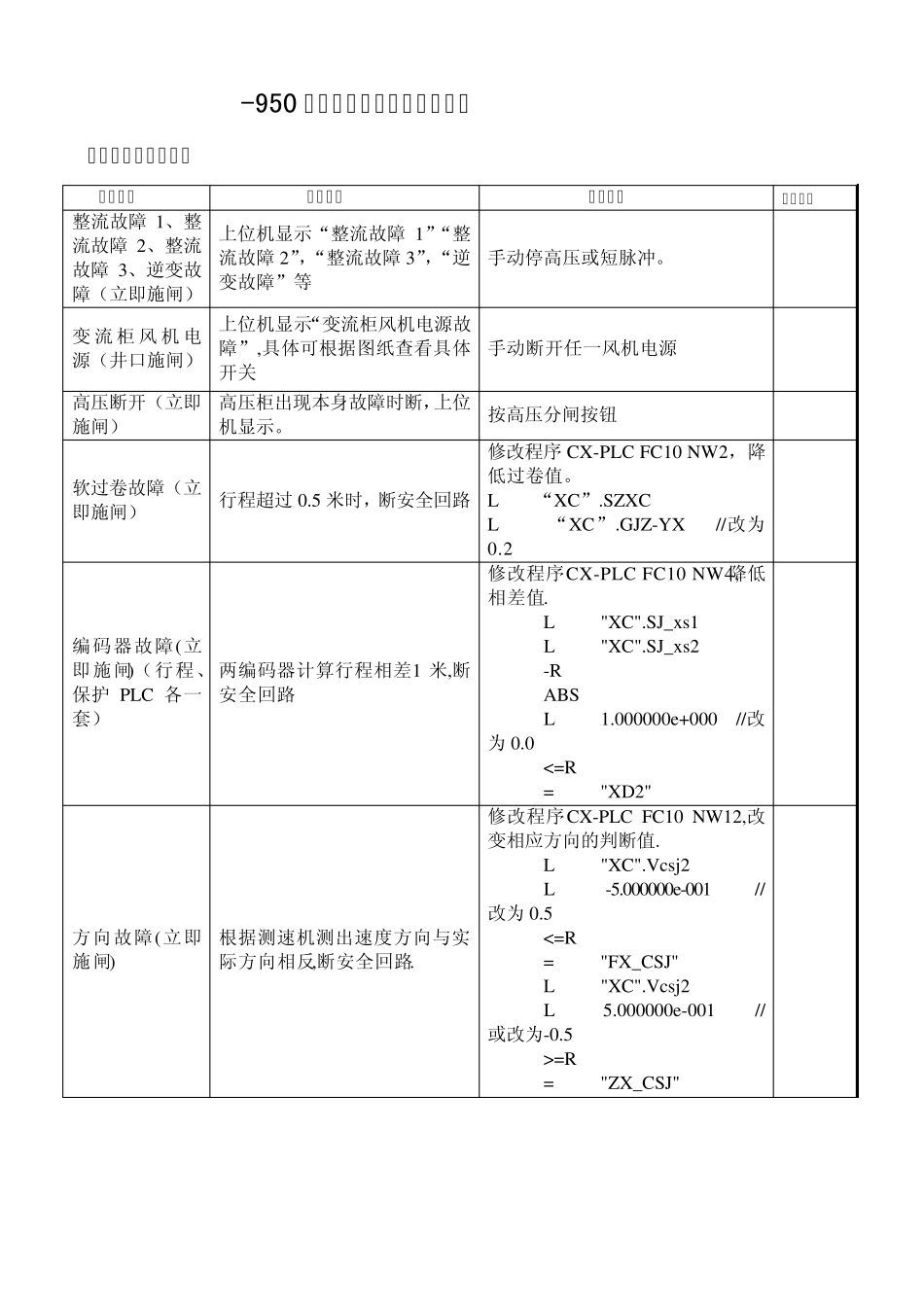

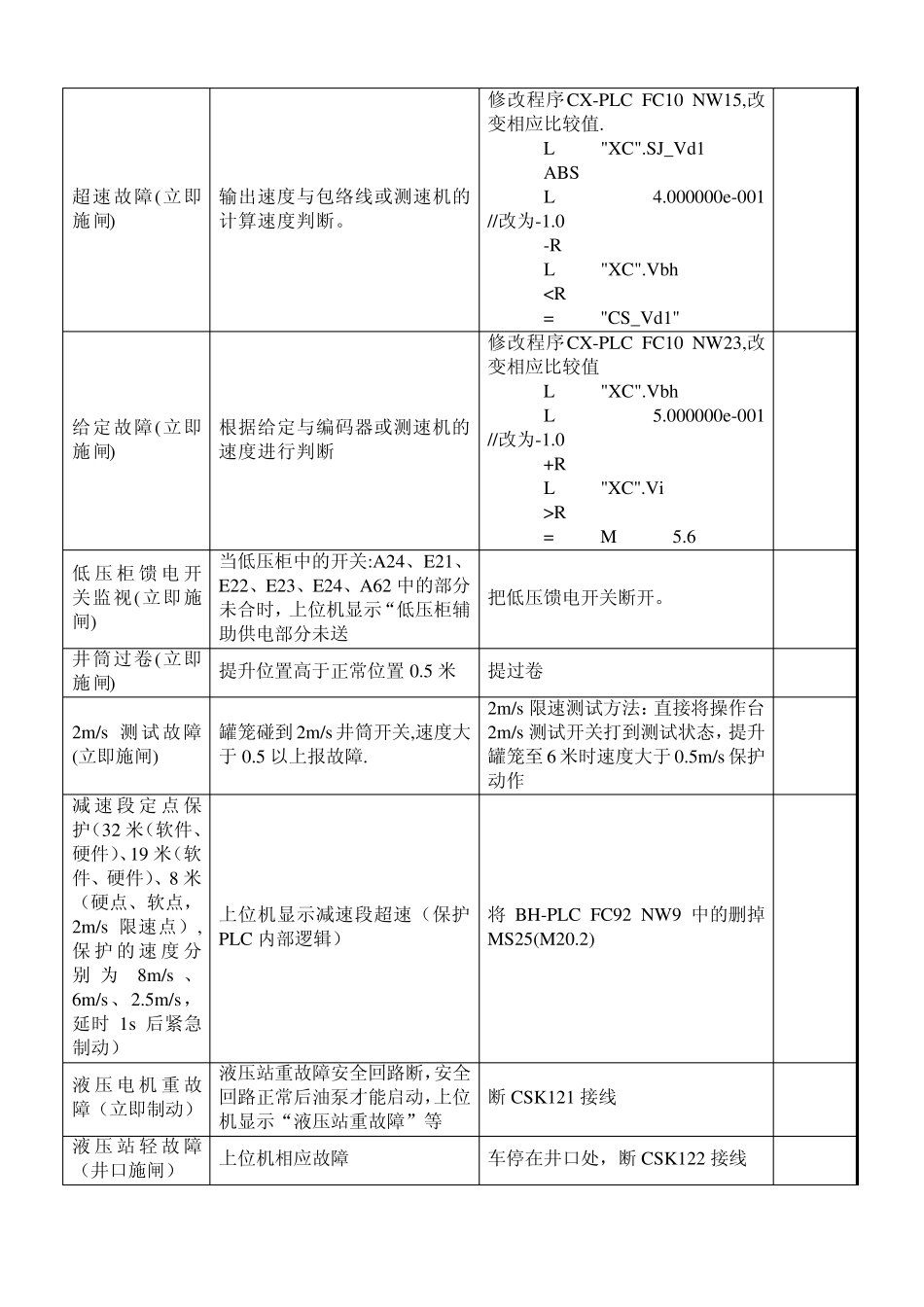

-950 主山车房电控系统保护试验 保护描述及测试方法 保护名称 保护描述 试验方法 是否有效 整流故障1、整流故障2、整流故障3、逆变故障（立即施闸） 上位机显示“整流故障1”“整流故障2”，“整流故障3”，“逆变故障”等 手动停高压或短脉冲。 变流柜 风 机电源（井口施闸） 上位机显示“变流柜风机电源故障”,具体可根据图纸查看具体开关 手动断开任一风机电源 高压断开（立即施闸） 高压柜出现本身故障时断，上位机显示。 按高压分闸按钮 软过卷故障（立即施闸） 行程超过 0.5 米时，断安全回路 修改程序 CX-PLC FC10 NW2，降低过卷值。 L “XC”.SZXC L “XC”.GJZ-YX //改为0.2 编码器故障(立即施闸)（行程、保护 PLC 各一套） 两编码器计算行程相差1 米,断安全回路 修改程序CX-PLC FC10 NW4,降低相差值. L "XC".SJ_xs1 L "XC".SJ_xs2 -R ABS L 1.000000e+000 //改为 0.0 <=R = "XD2" 方向故障(立即施闸) 根据测速机测出速度方向与实际方向相反,断安全回路. 修改程序CX-PLC FC10 NW12,改变相应方向的判断值. L "XC".Vcsj2 L -5.000000e-001 //改为 0.5 <=R = "FX_CSJ" L "XC".Vcsj2 L 5.000000e-001 //或改为-0.5 >=R = "ZX_CSJ" 超速故障(立即施闸) 输出速度与包络线或测速机的计算速度判断。 修改程序CX-PLC FC10 NW15,改变相应比较值. L "XC".SJ_Vd1 ABS L 4.000000e-001 //改为-1.0 -R L "XC".Vbh R = M 5.6 低压柜馈电开关监视(立即施闸) 当低压柜中的开关:A24、E21、E22、E23、E24、A62 中的部分未合时，上位机显示“低压柜辅助供电部分未送 把低压馈电开关断开。 井筒过卷(立即施闸) 提升位置高于正常位置 0.5 米 提过卷 2m/s 测试故障(立即施闸) 罐笼碰到 2m/s井筒开关,速度大于 0.5 以上报故障. 2m/s限速测试方法：直接将操作台2m/s测试开关打到测试状态，提升罐笼至 6 米时速度大于 0.5m/s保护动作 减 速段 定点 保护（32 米（软件、硬件）、19 米（软件、硬件）、8 米（硬点、软点，2m/s 限速点）,保 护 的速度分别 为8m/s、6m/s、2.5m/s，延时1s后紧急制动） 上位机显示减速段超速（保护PLC 内部逻辑）...
