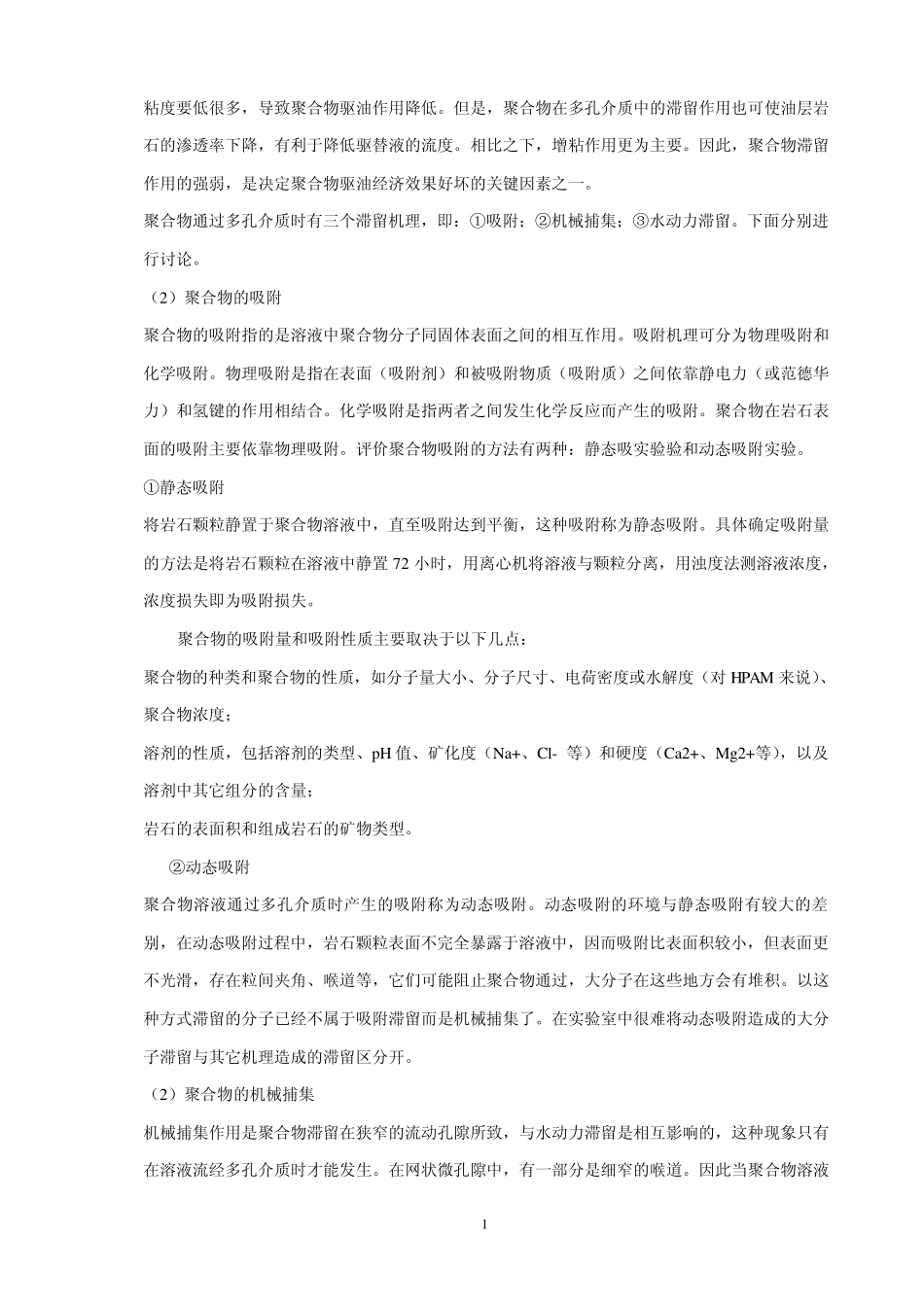

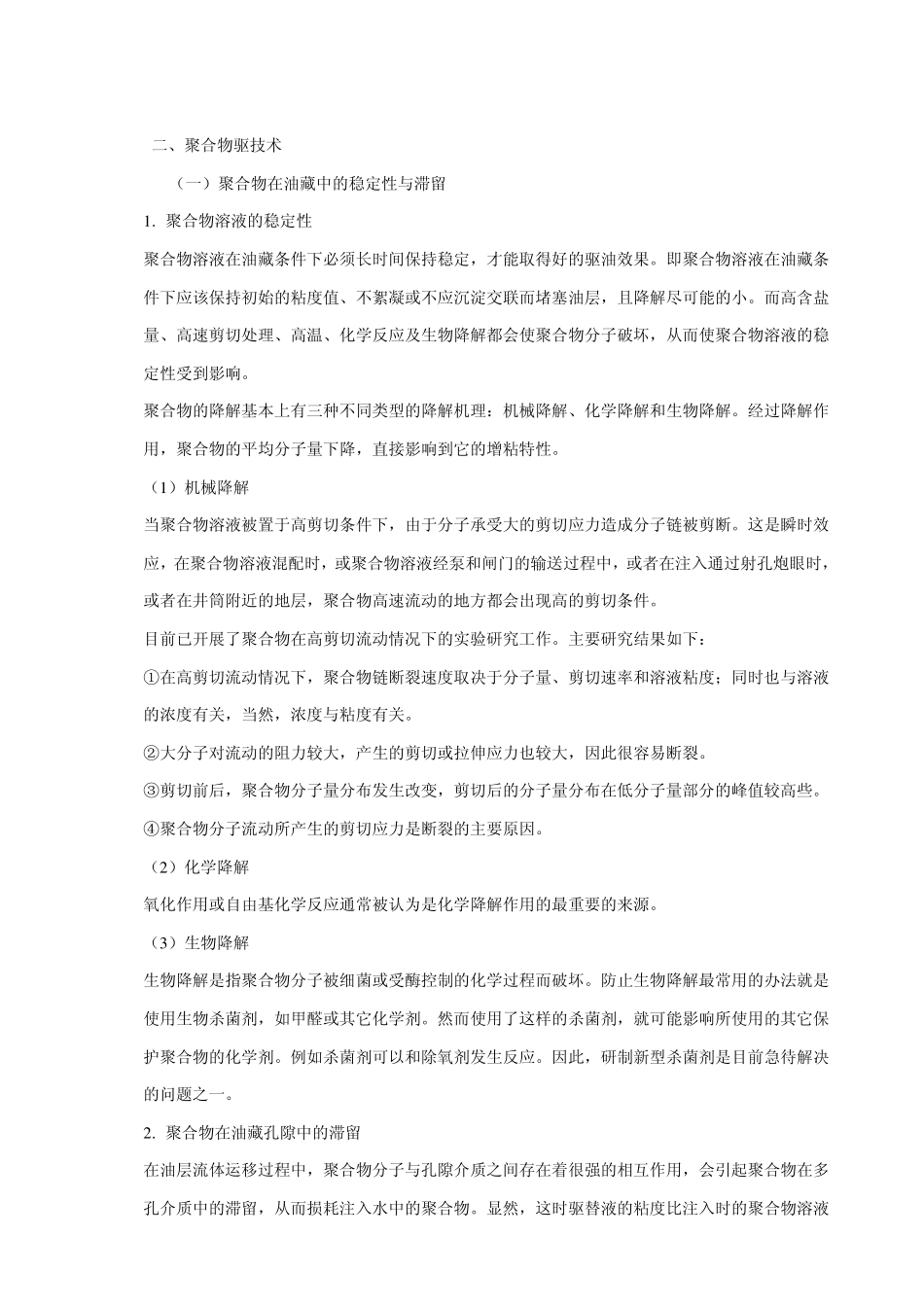

二、聚合物驱技术 (一)聚合物在油藏中的稳定性与滞留 1 . 聚合物溶液的稳定性 聚合物溶液在油藏条件下必须长时间保持稳定,才能取得好的驱油效果。即聚合物溶液在油藏条件下应该保持初始的粘度值、不絮凝或不应沉淀交联而堵塞油层,且降解尽可能的小。而高含盐量、高速剪切处理、高温、化学反应及生物降解都会使聚合物分子破坏,从而使聚合物溶液的稳定性受到影响。 聚合物的降解基本上有三种不同类型的降解机理:机械降解、化学降解和生物降解。经过降解作用,聚合物的平均分子量下降,直接影响到它的增粘特性。 (1 )机械降解 当聚合物溶液被置于高剪切条件下,由于分子承受大的剪切应力造成分子链被剪断。这是瞬时效应,在聚合物溶液混配时,或聚合物溶液经泵和闸门的输送过程中,或者在注入通过射孔炮眼时,或者在井筒附近的地层,聚合物高速流动的地方都会出现高的剪切条件。 目前已开展了聚合物在高剪切流动情况下的实验研究工作。主要研究结果如下: ①在高剪切流动情况下,聚合物链断裂速度取决于分子量、剪切速率和溶液粘度;同时也与溶液的浓度有关,当然,浓度与粘度有关。 ②大分子对流动的阻力较大,产生的剪切或拉伸应力也较大,因此很容易断裂。 ③剪切前后,聚合物分子量分布发生改变,剪切后的分子量分布在低分子量部分的峰值较高些。 ④聚合物分子流动所产生的剪切应力是断裂的主要原因。 (2 )化学降解 氧化作用或自由基化学反应通常被认为是化学降解作用的最重要的来源。 (3 )生物降解 生物降解是指聚合物分子被细菌或受酶控制的化学过程而破坏。防止生物降解最常用的办法就是使用生物杀菌剂,如甲醛或其它化学剂。然而使用了这样的杀菌剂,就可能影响所使用的其它保护聚合物的化学剂。例如杀菌剂可以和除氧剂发生反应。因此,研制新型杀菌剂是目前急待解决的问题之一。 2 . 聚合物在油藏孔隙中的滞留 在油层流体运移过程中,聚合物分子与孔隙介质之间存在着很强的相互作用,会引起聚合物在多孔介质中的滞留,从而损耗注入水中的聚合物。显然,这时驱替液的粘度比注入时的聚合物溶液 1 粘度要低很多,导致聚合物驱油作用降低。但是,聚合物在多孔介质中的滞留作用也可使油层岩石的渗透率下降,有利于降低驱替液的流度。相比之下,增粘作用更为主要。因此,聚合物滞留作用的强弱,是决定聚合物驱油经济效果好坏的关键因素之一。 聚合物通过多孔介质时有三个滞留机理,即:①吸附;②机械捕集...
