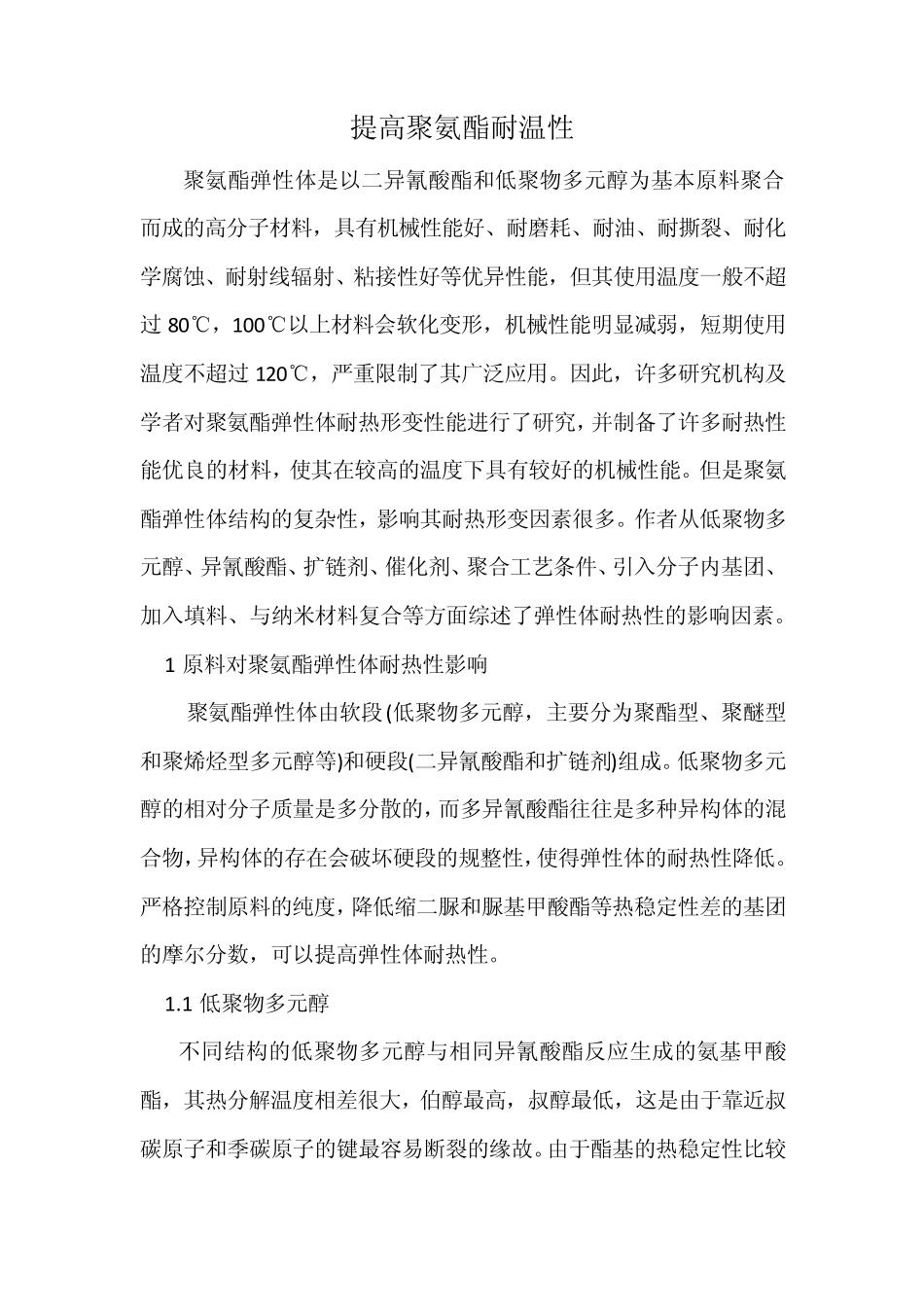

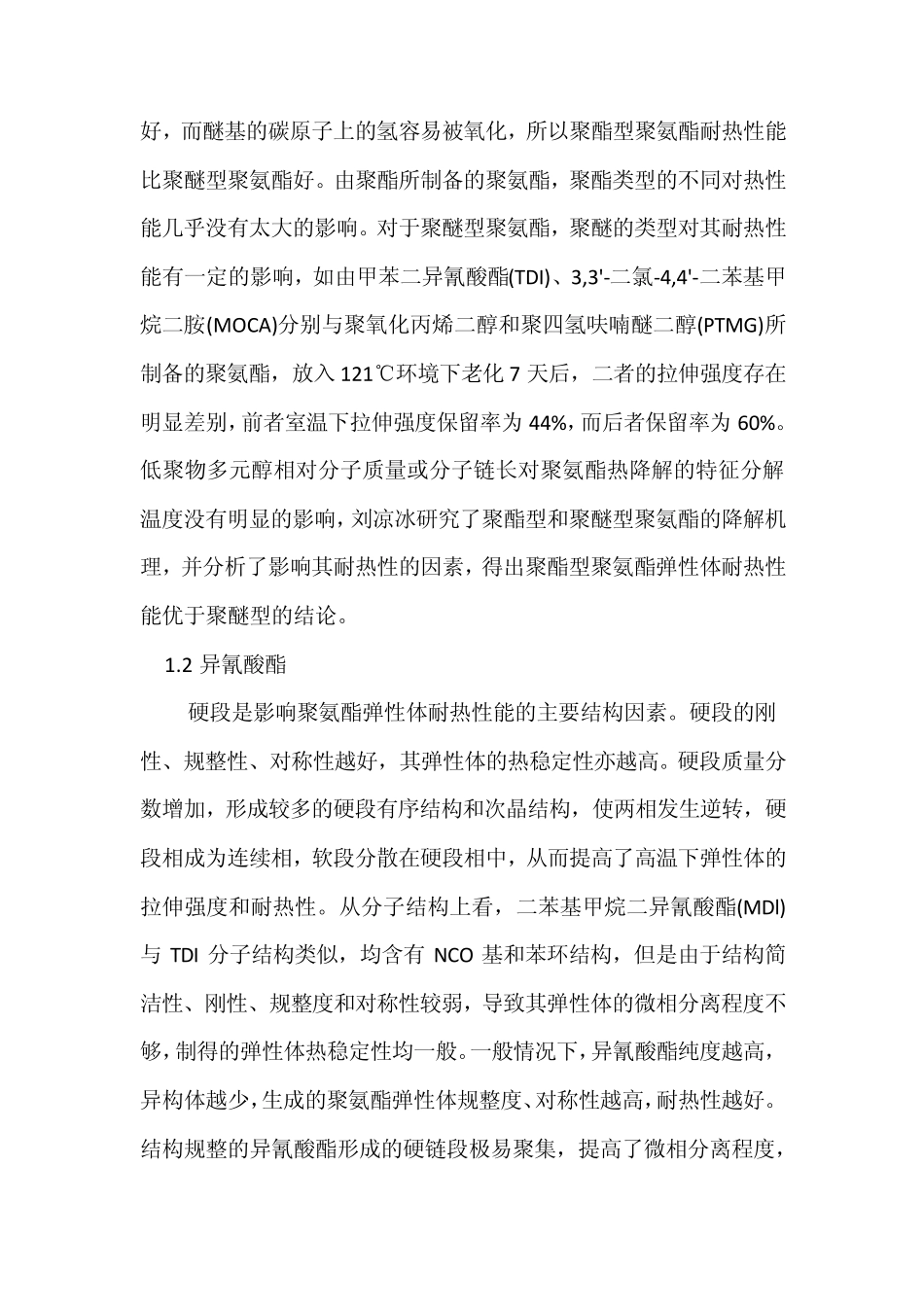

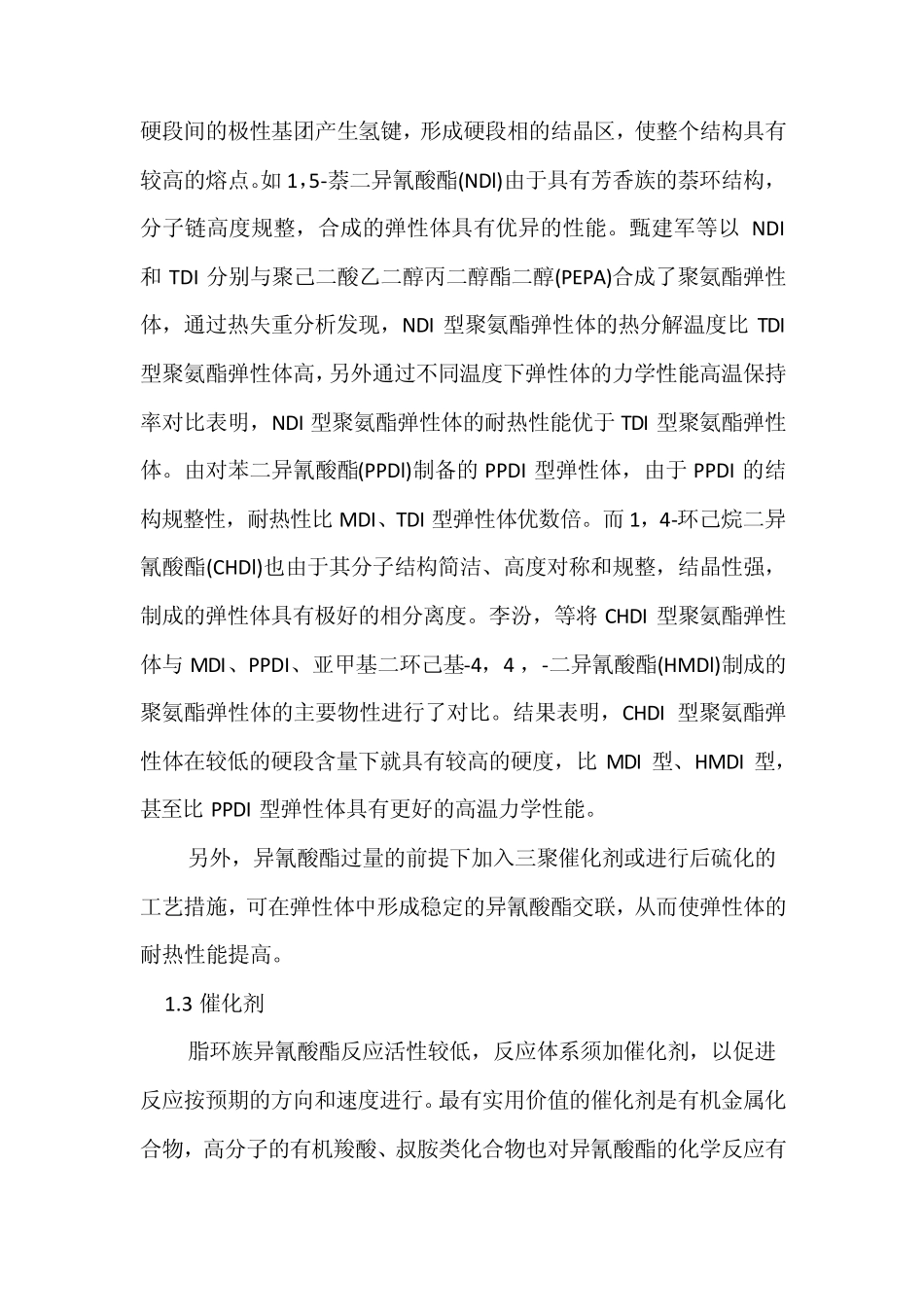

提高聚氨酯耐温性 聚氨酯弹性体是以二异氰酸酯和低聚物多元醇为基本原料聚合而成的高分子材料，具有机械性能好、耐磨耗、耐油、耐撕裂、耐化学腐蚀、耐射线辐射、粘接性好等优异性能，但其使用温度一般不超过80℃，100℃以上材料会软化变形，机械性能明显减弱，短期使用温度不超过120℃，严重限制了其广泛应用。因此，许多研究机构及学者对聚氨酯弹性体耐热形变性能进行了研究，并制备了许多耐热性能优良的材料，使其在较高的温度下具有较好的机械性能。但是聚氨酯弹性体结构的复杂性，影响其耐热形变因素很多。作者从低聚物多元醇、异氰酸酯、扩链剂、催化剂、聚合工艺条件、引入分子内基团、加入填料、与纳米材料复合等方面综述了弹性体耐热性的影响因素。 1 原料对聚氨酯弹性体耐热性影响 聚氨酯弹性体由软段(低聚物多元醇，主要分为聚酯型、聚醚型和聚烯烃型多元醇等)和硬段(二异氰酸酯和扩链剂)组成。低聚物多元醇的相对分子质量是多分散的，而多异氰酸酯往往是多种异构体的混合物，异构体的存在会破坏硬段的规整性，使得弹性体的耐热性降低。严格控制原料的纯度，降低缩二脲和脲基甲酸酯等热稳定性差的基团的摩尔分数，可以提高弹性体耐热性。 1.1 低聚物多元醇 不同结构的低聚物多元醇与相同异氰酸酯反应生成的氨基甲酸酯，其热分解温度相差很大，伯醇最高，叔醇最低，这是由于靠近叔碳原子和季碳原子的键最容易断裂的缘故。由于酯基的热稳定性比较好，而醚基的碳原子上的氢容易被氧化，所以聚酯型聚氨酯耐热性能比聚醚型聚氨酯好。由聚酯所制备的聚氨酯，聚酯类型的不同对热性能几乎没有太大的影响。对于聚醚型聚氨酯，聚醚的类型对其耐热性能有一定的影响，如由甲苯二异氰酸酯(TDI)、3,3'-二氯-4,4'-二苯基甲烷二胺(MOCA)分别与聚氧化丙烯二醇和聚四氢呋喃醚二醇(PTMG)所制备的聚氨酯，放入121℃环境下老化7 天后，二者的拉伸强度存在明显差别，前者室温下拉伸强度保留率为 44%，而后者保留率为 60%。低聚物多元醇相对分子质量或分子链长对聚氨酯热降解的特征分解温度没有明显的影响，刘凉冰研究了聚酯型和聚醚型聚氨酯的降解机理，并分析了影响其耐热性的因素，得出聚酯型聚氨酯弹性体耐热性能优于聚醚型的结论。 1.2 异氰酸酯 硬段是影响聚氨酯弹性体耐热性能的主要结构因素。硬段的刚性、规整性、对称性越好，其弹性体的热稳定性亦越高。硬段质量分数增加，形成较多的硬段有序结构和次晶结构，使两相发生逆转，硬段相成为...
