插座结构设计

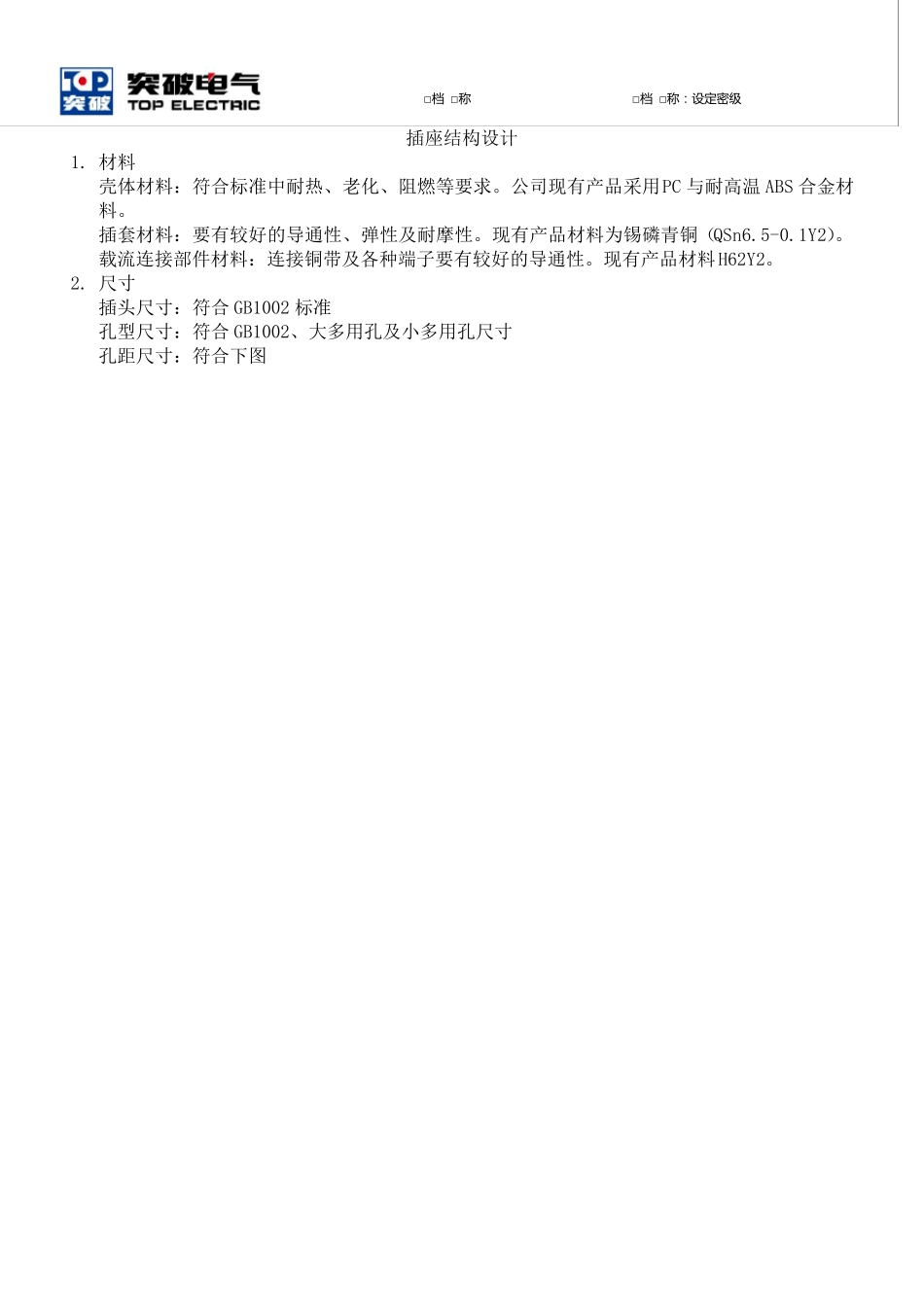

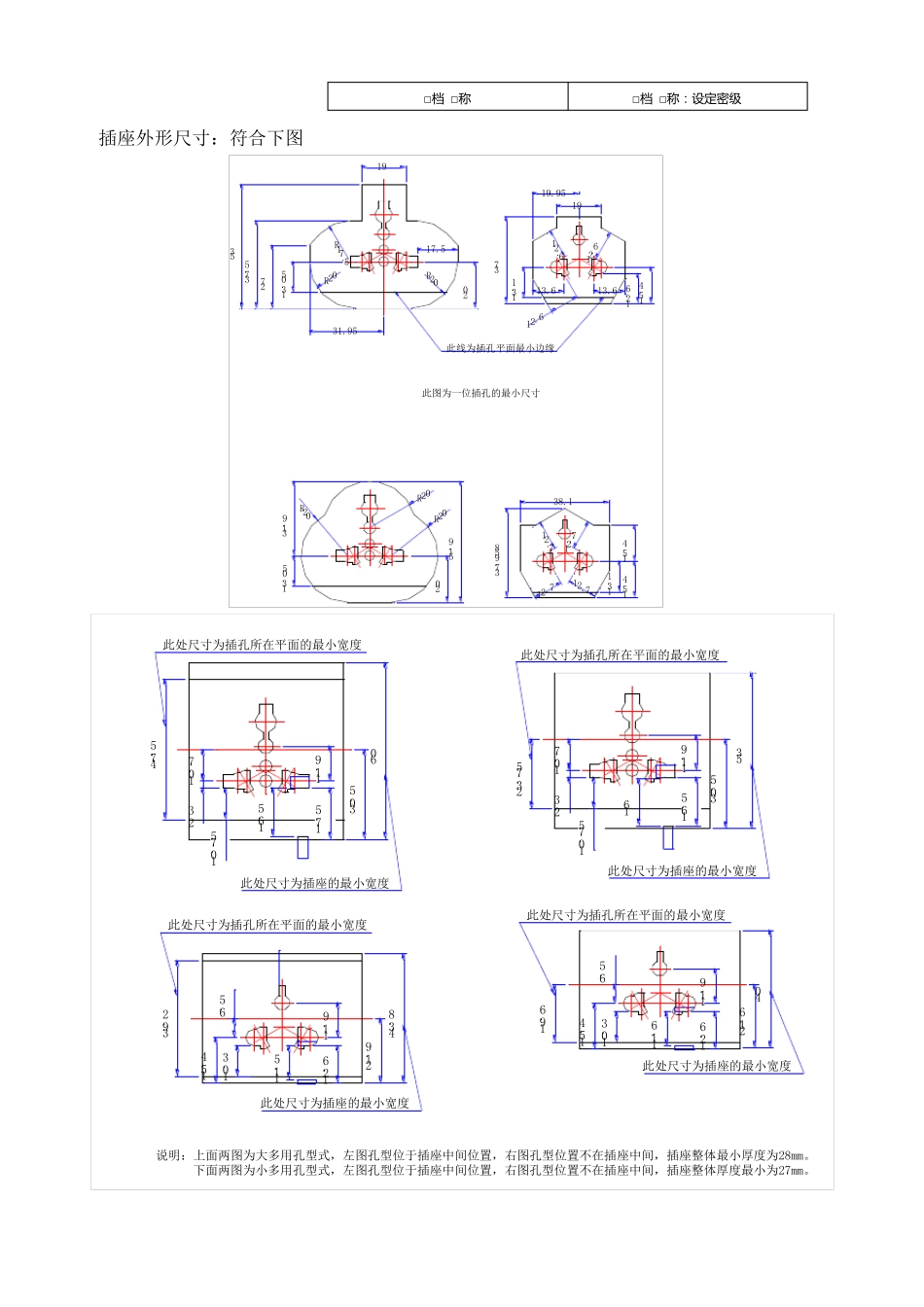

□档 □称 □档 □称 ： 设 定密级 插座结构设计 1. 材料 壳体材料：符合标准中耐热、老化、阻燃等要求。公司现有产品采用PC 与耐高温 ABS 合金材料。 插套材料：要有较好的导通性、弹性及耐摩性。现有产品材料为锡磷青铜（QSn6.5-0.1Y2）。 载流连接部件材料：连接铜带及各种端子要有较好的导通性。现有产品材料H62Y2。 2. 尺寸 插头尺寸：符合GB1002 标准 孔型尺寸：符合GB1002、大多用孔及小多用孔尺寸 孔距尺寸：符合下图 □档 □称 □档 □称 ： 设 定密级 插座外形尺寸：符合下图 1919.9553此线为插孔平面最小边缘2737.513.0531.95R17.5R20此图为一位插孔的最小尺寸2017.5R2012.63713.113.612.61912.615.413.612.637.95838.1R20R20R2051.931.913.052012.712.712.715.415.413.112.7 下面两图为小多用孔型式，左图孔型位于插座中间位置，右图孔型位置不在插座中间，插座整体厚度最小为27mm。说明：上面两图为大多用孔型式，左图孔型位于插座中间位置，右图孔型位置不在插座中间，插座整体最小厚度为28mm。47.5此处尺寸为插孔所在平面的最小宽度6016.511.511.9此处尺寸为插座的最小宽度此处尺寸为插孔所在平面的最小宽度此处尺寸为插座的最小宽度39.215.410.36.510.752.310.743.821.912.611.930.517.553此处尺寸为插孔所在平面的最小宽度此处尺寸为插座的最小宽度21.6此处尺寸为插座的最小宽度40此处尺寸为插孔所在平面的最小宽度10.319.615.46.511.912.611.61610.7510.72.323.7516.511.930.5 □档 □称 □档 □称 ： 设 定密级 长度方向的防单极插入要考虑 3. 结构 开关开孔: 三合一开关开孔 10A翘板开关开孔 16A 开关(TZ-HD2-B1)开孔 模块配合尺寸（例批示产品 TZ-Q091）: □档 □称 □档 □称 ： 设 定密级 电源线穿孔与过载按钮开孔: 电气连接： 1) 电源线必须用压线扣固定―――可拆式插座，考虑适用不同的线径。 2) 电源线长度为壳体外侧至插头地极插销中心部位长度。 3) 电源线的进线连接端子必须是可拆的螺纹端子，且端子要有护墙，保证导线线丝不外脱――可拆式插座；地线设计要长5mm。 4) 器件连接顺序：电源线－保护器－开关――铜带，防雷电路并联在电路中。 5) 内部电气间隙合理，符合国标要求（大于3mm），设计时通常取5mm。注意 3 个方向。 6) 自攻钉与自切钉不能用于电气连接。 7) 电气连接部件可采用铆钉、金属螺纹（螺钉）连接及焊接型式。 机械...
