插接母线安装

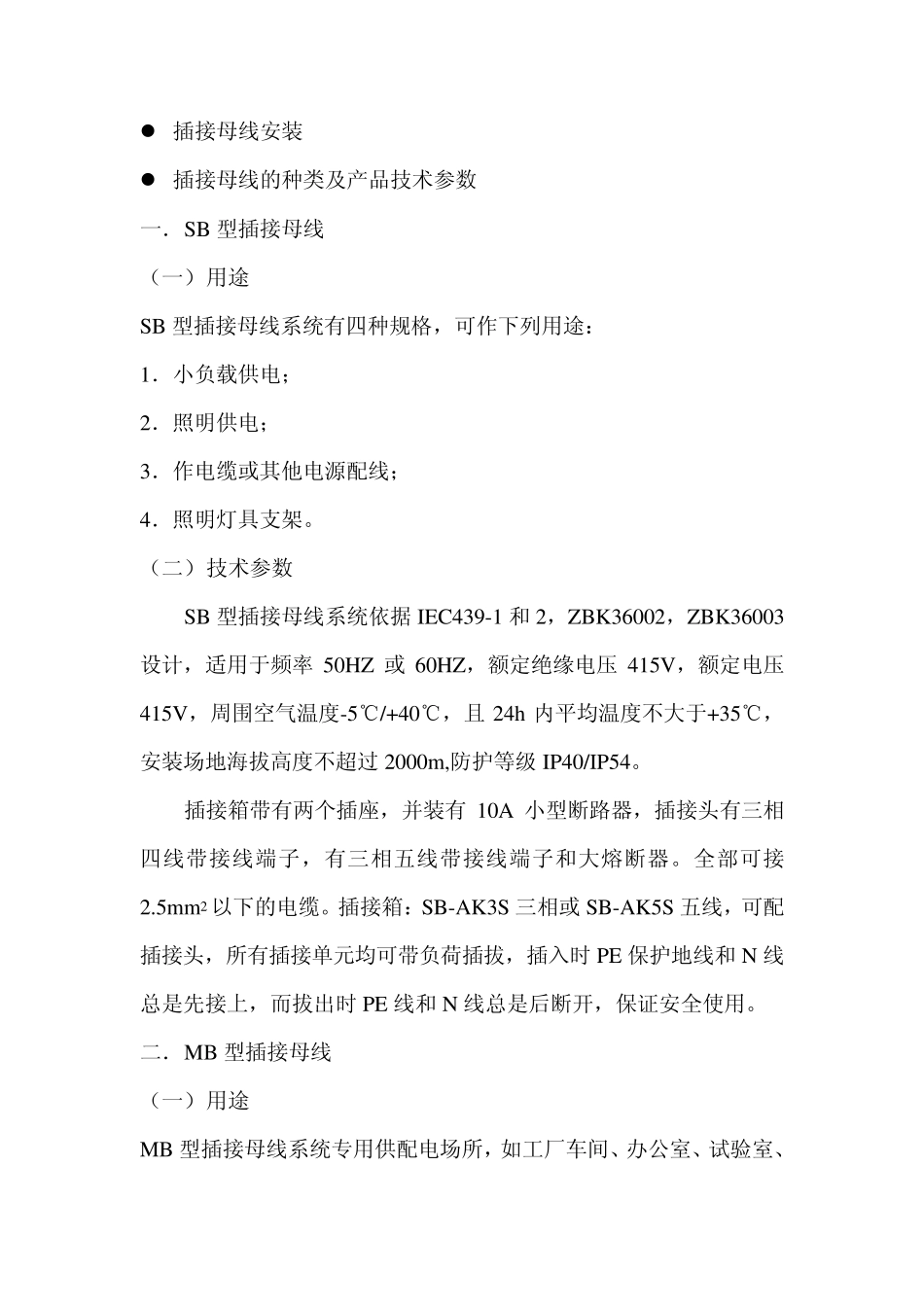

插接母线安装_第1页
1/11
插接母线安装_第2页
2/11
插接母线安装_第3页
3/11
 插接母线安装  插接母线的种类及产品技术参数 一. SB 型插接母线 (一) 用途 SB 型插接母线系统有四种规格,可作下列用途: 1.小负载供电; 2.照明供电; 3.作电缆或其他电源配线; 4.照明灯具支架。 (二) 技术参数 SB 型插接母线系统依据IEC439-1 和2,ZBK36002,ZBK36003设计,适用于频率50HZ 或60HZ,额定绝缘电压415V,额定电压415V,周围空气温度-5℃/+40℃,且 24h 内平均温度不大于+35℃,安装场地海拔高度不超过 2000m ,防护等级 IP40/IP54。 插接箱带有两个插座,并装有10A 小型断路器,插接头有三相四线带接线端子,有三相五线带接线端子和大熔断器。全部可接2.5m m 2 以下的电缆。插接箱:SB-AK3S 三相或SB-AK5S 五线,可配插接头,所有插接单元均可带负荷插拔,插入时 PE 保护地线和N 线总是先接上,而拔出时 PE 线和N 线总是后断开,保证安全使用。 二. MB 型插接母线 (一) 用途 MB 型插接母线系统专用供配电场所,如工厂车间、办公室、试验室、学校、医院、百货商场、仓库、高层建筑等。 (二) 技术参数 MB 型插接母线系统依据IEC439-1 和2,ZBK360002,ZBK36003设计的,通用于频率50HZ 或60HZ,额定电压交流660V,周围环境温度-5℃/+40℃,且 24h 平均温度不大于+35℃,防护等级 IP40/IP54。 三. CCX4.LB 型插接母线 (一) 用途 CCX4.LB 型插接母线系统用来实现从电力变压器到主配电屏或从主配电屏到分配电屏的输电。带有插孔的插接母线系统可用于大负荷供电,如汽车制造厂、电机制造业中的电焊线、工业用电炉及高层建筑供电等。 (二)技术参数 CCX4。LB 型插接母线系统依据IEC 439-1 和2,ZBK 3002-89,ZB 36003-89 设计,适用于频率50HZ 或60HZ,额定工作电压及交流1000V,周围环境温度-5℃/+40℃,且 24h 平均温度不大于35℃,防护等级 IP31/IP54。 四. CMC3 型插接母线 (一) 用途 CMC3 型插接母线系统是工矿、企事业和高层建筑的理想供配电装置。带有插孔的母线可以通过分线箱引出电源支路。 (二) 技术参数 CMC3 型系统适用工频50HZ 或60HZ,额定电流250~2500A,额定电压 660V 以下的三相四线、三相五线供配电设备。母线能承受频率 50HZ,试验电压 3750V,历时 1min无击穿或闪络现象。母线长期通过额定工作电流时,其导体的温升均不超过 60℃。母线的电流等级,导电排规格,动热稳定性能都符合有关规定...
