摆闸使用说明书(A4)

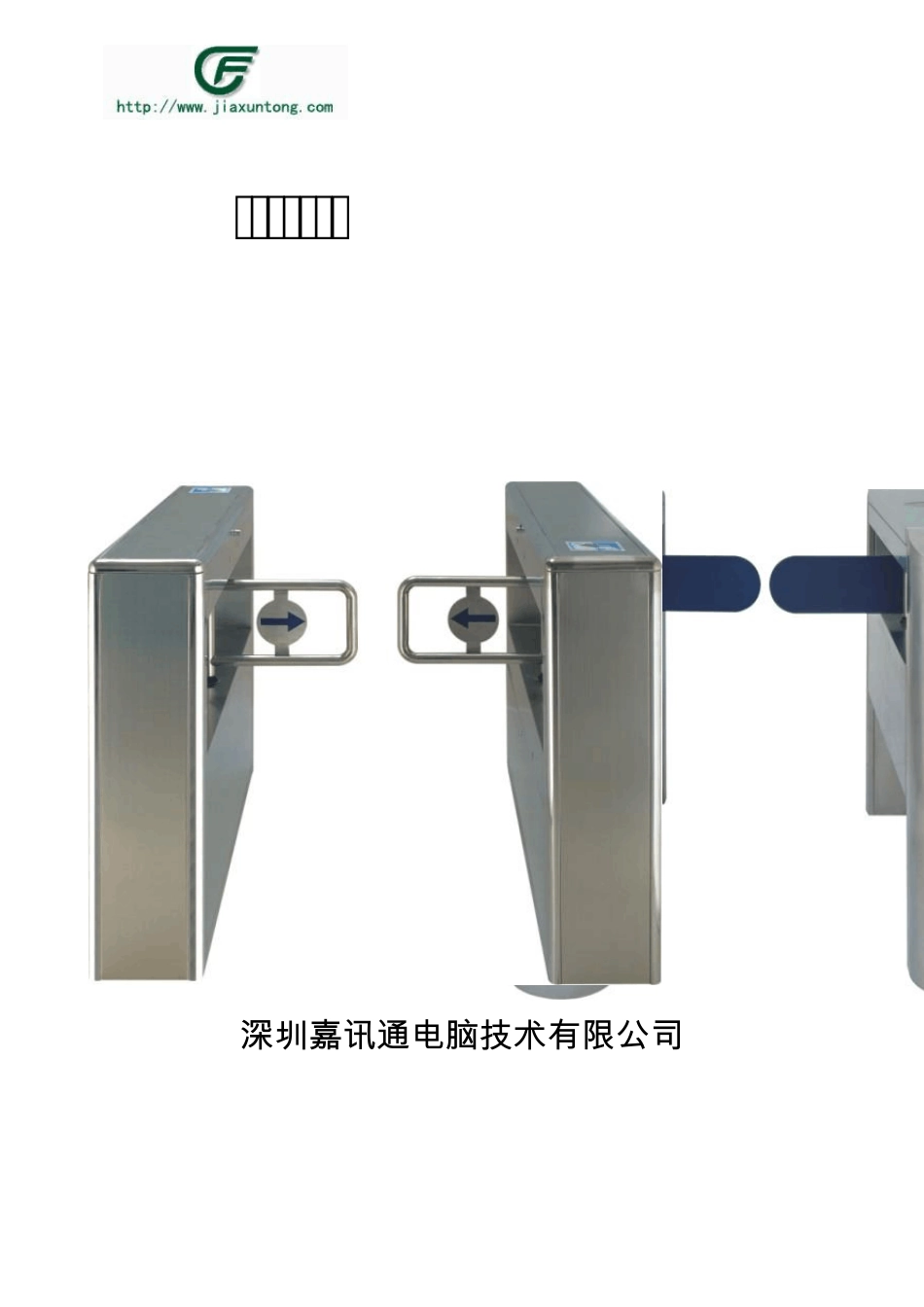

摆闸使用说明书(A4)_第1页
1/6
摆闸使用说明书(A4)_第2页
2/6
摆闸使用说明书(A4)_第3页
3/6

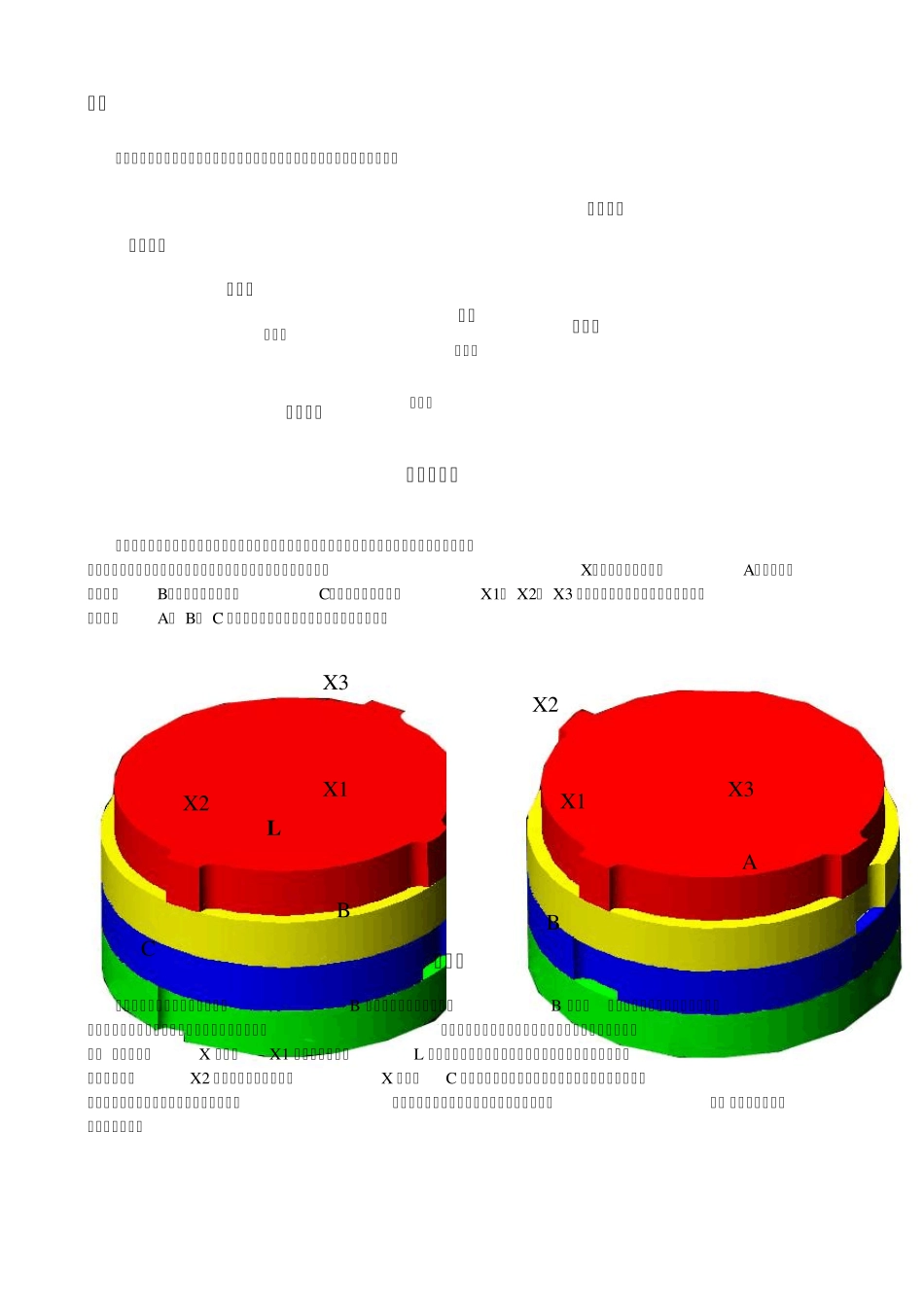

摆闸使用说明书 深 圳 嘉 讯 通 电 脑 技 术 有 限 公司 机芯 如图,摆闸机芯主要由电机、主轴、限位块、限位开关、光电开关驱动板组成。 光电开关主轴驱动板限位开关限位块光电开关停止位限位1限位2 主轴下端与电机联接,上端与限位块联接;限位开关的四个轴承触点与限位块一一接触,限位块每一层都有对应的限位开关。如图,从上往下,与第一层对应是限位开关X,第二层为限位开关A,第三层是限位开关B,第四层是限位开关C。当限位开关活动到X1、 X2、 X3 等最大半径位置时,处于闭合状态;当活动到A、 B、 C 等最小半径位置时,限位开关处于断开状态。 摆闸处于关闭状态时,限位开关B 断开(轴承触点落在图中B 位置),其余三个限位开关都闭合(触点落在最大半径位置上,分布在右图所示直线上)。当摆闸接收到开闸信号后,电机开始旋转(以逆时针计) ,限位开关X 开始由X1 位置过渡到直线L 所示区域,并且由闭合转为断开,其余三个也作出相应的变化。当到达X2 所示位置时,限位开关X 闭合,C 断开,摆闸驱动板接收到些信号时,电机停止转动;当最后一对光电开关检测到行人已经通过时(或在默认时间内未检测到行人的通过信号,), 电机开始反转,直到初始状态。 X1 X3 X2 X1 X2 X3 A B C B L 限位块 机芯示意图 驱动板 联机网口G1G2GNDALARM12VIR5GNDXABCGNDGNDIR412VGND12VGNDIR212VGNDIR112VCOMK2K1REDAC220V电源输入地N1L1地WVU变压器马达公共出向进向红线黄线白线报警信号输出1# 开 闸 信 号输 入主板调节电机速度旋钮地反向正向公共非 法 信 号 输 入红灯信号输出 2# 绿灯信号输出 1# 绿灯信号输出公 共 端COUNT消 防 信 号 输 出2# 开 闸 信 号输 入公 共 端COMAUXALM公 共端IR31#红外信号输入2# 红外信号输入3# 红外信号输入4# 红外信号输入5# 红外信号输入ALMK1K2AUMIR1IR2IR3IR4IR5A左B中C右加速空 气 开 关接地绿灯1#绿灯2#公共端红灯开闸1#开闸2#公共端手动非法公共端红外1#红外3#红外5#红外-红外+左向限位公共端加速限位中间限位右向限位加 速 限 位左 向 限 位中间 限 位右 向 限 位公 共 端摆闸联动网线水晶头压法: 如上图所示: 1#绿灯信号输出:用于联接LED 指示灯(位于箱体上盖),当刷合法卡时,有绿色箭头指示。对应于1#开闸; 2#绿灯信号输出:用于联接LED 指示灯(位于箱体上盖),当刷合法卡时,有绿色箭头...
