摇表兆欧表的工作原理、应用及注意事项

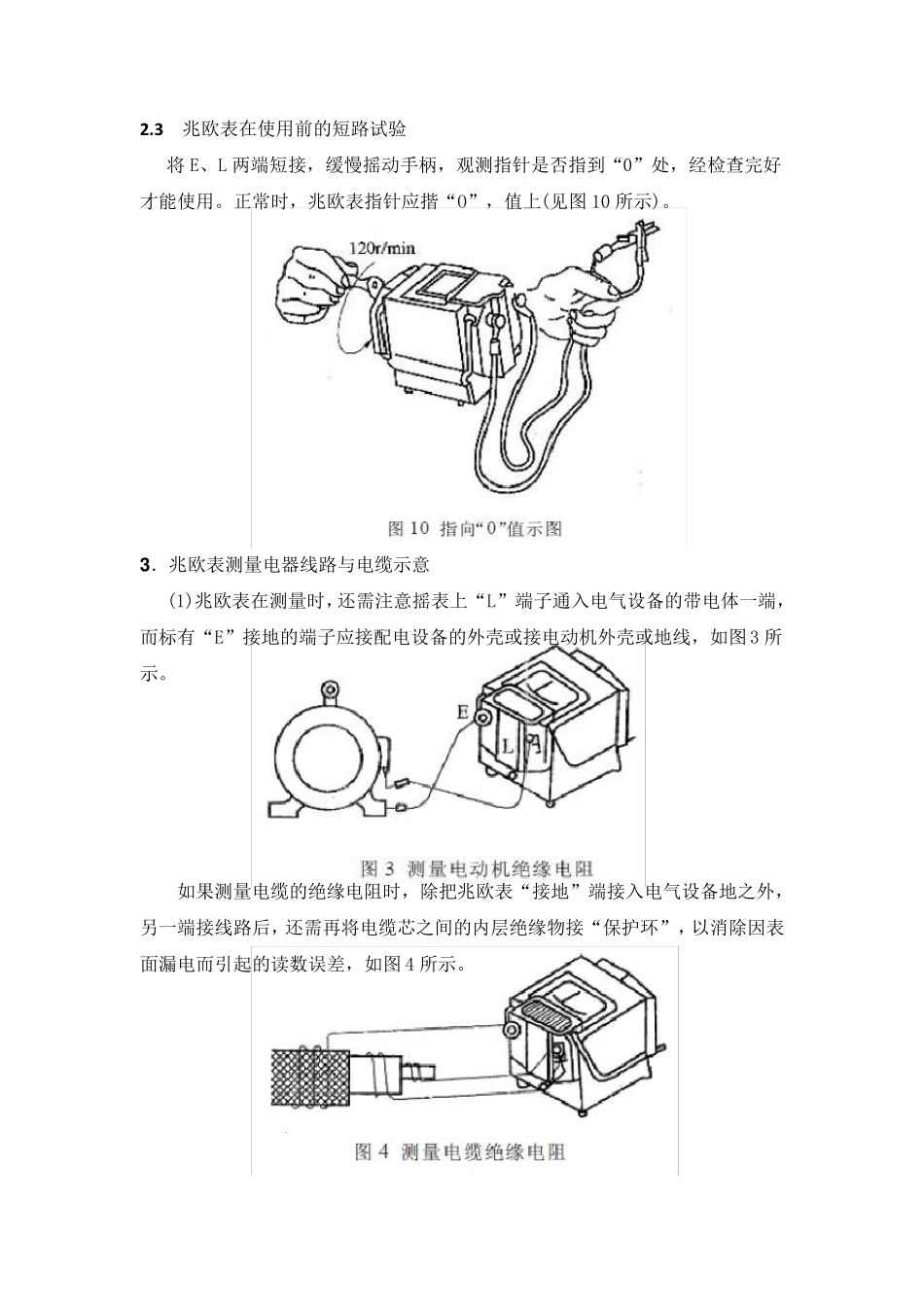

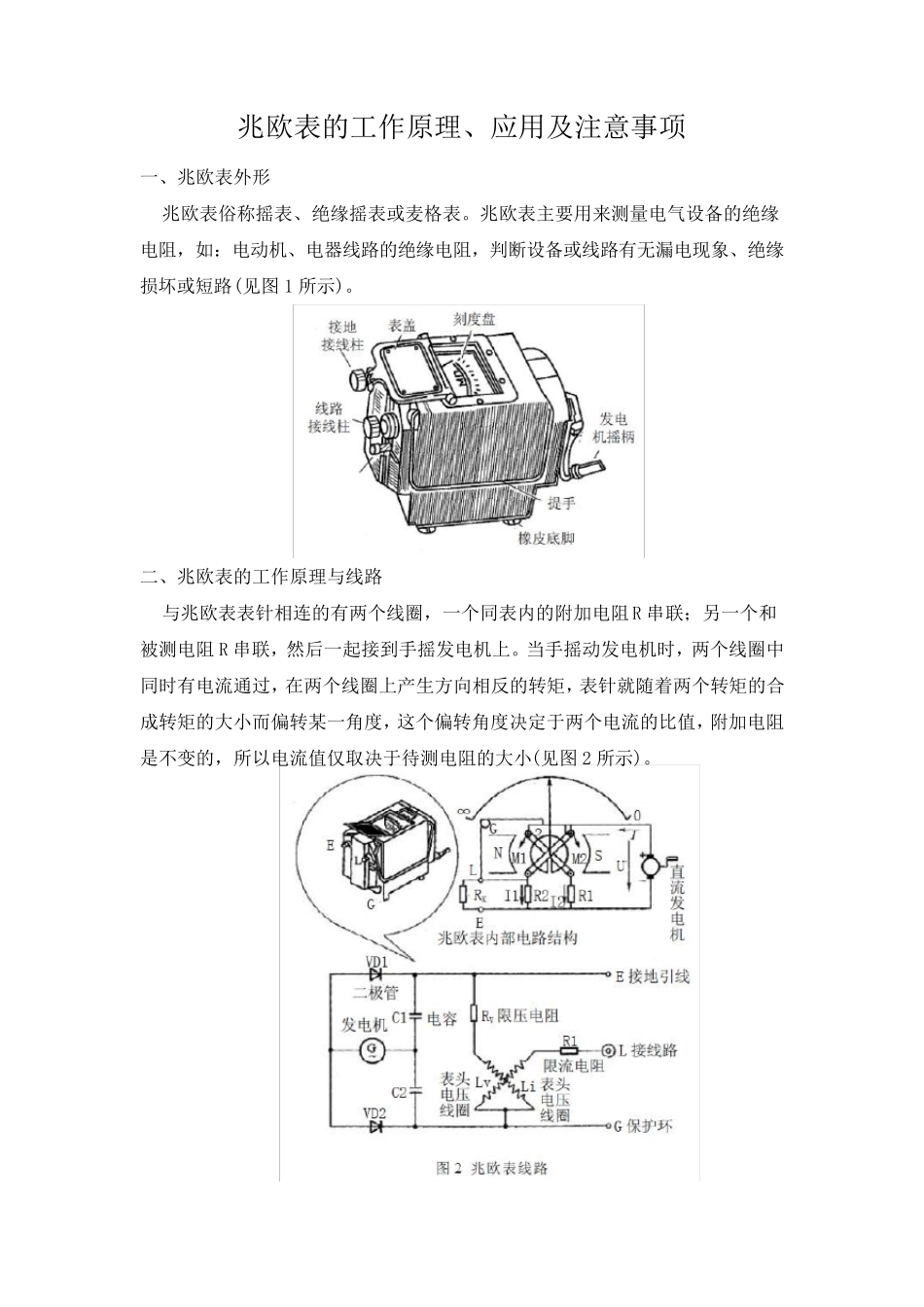

摇表兆欧表的工作原理、应用及注意事项_第1页
1/7

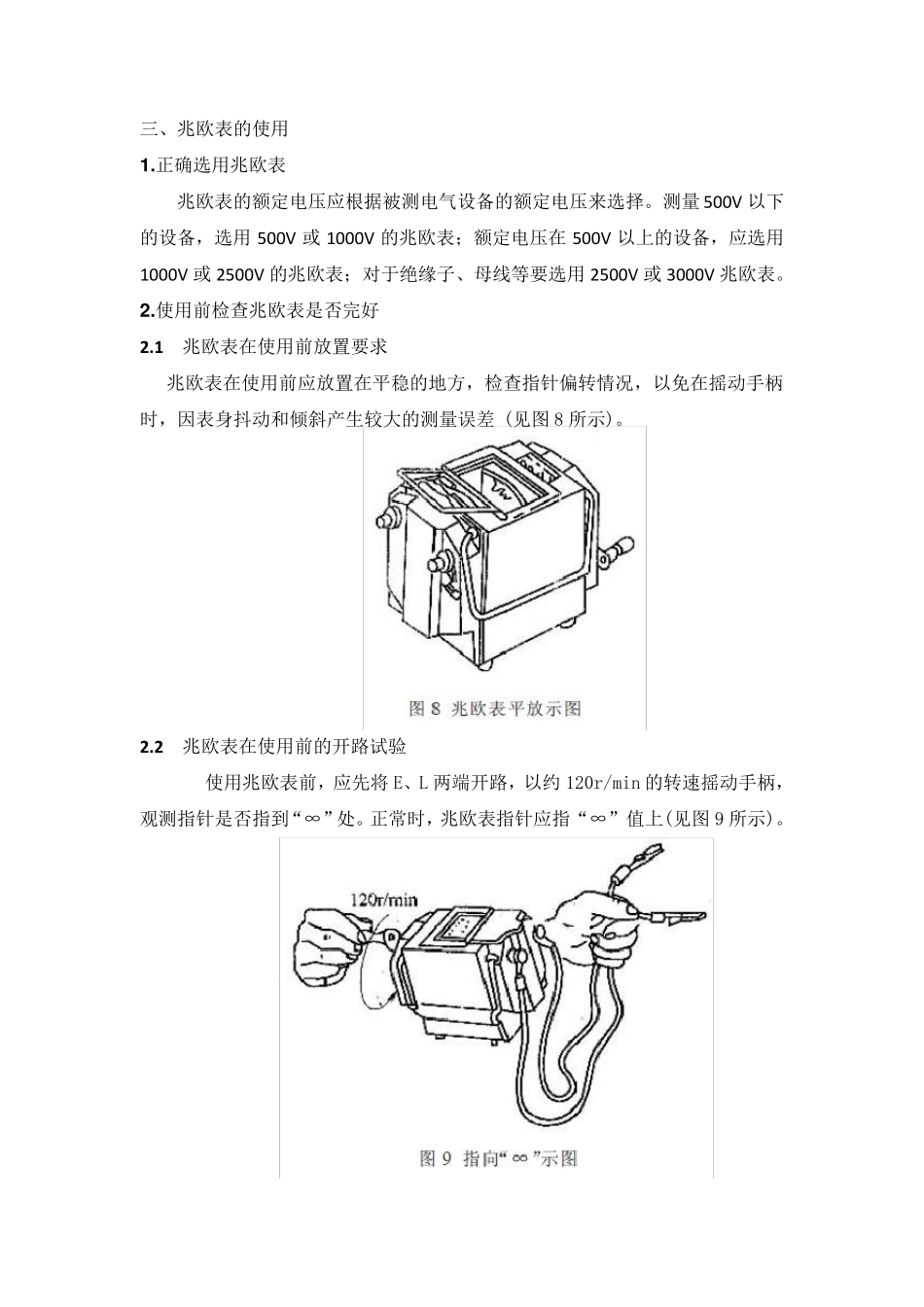

摇表兆欧表的工作原理、应用及注意事项_第2页
2/7
摇表兆欧表的工作原理、应用及注意事项_第3页
3/7
兆欧表的工作原理、应用及注意事项 一、兆欧表外形 兆欧表俗称摇表、绝缘摇表或麦格表。兆欧表主要用来测量电气设备的绝缘电阻,如:电动机、电器线路的绝缘电阻,判断设备或线路有无漏电现象、绝缘损坏或短路(见图 1 所示)。 二、兆欧表的工作原理与线路 与兆欧表表针相连的有两个线圈,一个同表内的附加电阻 R 串联;另一个和被测电阻 R 串联,然后一起接到手摇发电机上。当手摇动发电机时,两个线圈中同时有电流通过,在两个线圈上产生方向相反的转矩,表针就随着两个转矩的合成转矩的大小而偏转某一角度,这个偏转角度决定于两个电流的比值,附加电阻是不变的,所以电流值仅取决于待测电阻的大小(见图 2 所示)。 三、兆欧表的使用 1 .正确选用兆欧表 兆欧表的额定电压应根据被测电气设备的额定电压来选择。测量500V 以下的设备,选用500V 或1000V 的兆欧表;额定电压在500V 以上的设备,应选用1000V 或2500V 的兆欧表;对于绝缘子、母线等要选用2500V 或3000V 兆欧表。 2 .使用前检查兆欧表是否完好 2.1 兆欧表在使用前放置要求 兆欧表在使用前应放置在平稳的地方,检查指针偏转情况,以免在摇动手柄时,因表身抖动和倾斜产生较大的测量误差 (见图8 所示)。 2.2 兆欧表在使用前的开路试验 使用兆欧表前,应先将E、L 两端开路,以约120r/min 的转速摇动手柄,观测指针是否指到“∞”处。正常时,兆欧表指针应指“∞”值上(见图9 所示)。 2.3 兆欧表在使用前的短路试验 将E、L 两端短接,缓慢摇动手柄,观测指针是否指到“0”处,经检查完好才能使用。正常时,兆欧表指针应揩“O”,值上(见图 10 所示)。 3 .兆欧表测量电器线路与电缆示意 (1)兆欧表在测量时,还需注意摇表上“L”端子通入电气设备的带电体一端,而标有“E”接地的端子应接配电设备的外壳或接电动机外壳或地线,如图 3 所示。 如果测量电缆的绝缘电阻时,除把兆欧表“接地”端接入电气设备地之外,另一端接线路后,还需再将电缆芯之间的内层绝缘物接“保护环”,以消除因表面漏电而引起的读数误差,如图 4 所示。 图5 为测线路中的绝缘电阻。 图6 为测照明线路绝缘电阻。 图7 为测架空线路对地绝缘电阻操作方法示意。 (2)若遇天气潮湿或降雨后空气湿度较大时,应使用“保护环”以消除绝缘物表面泄流,使被测物绝缘电阻比实际值偏低。 (3)使用兆欧表测试完毕后也应对电气设备进行一次放电。 (4)使用兆欧表时,要保...
