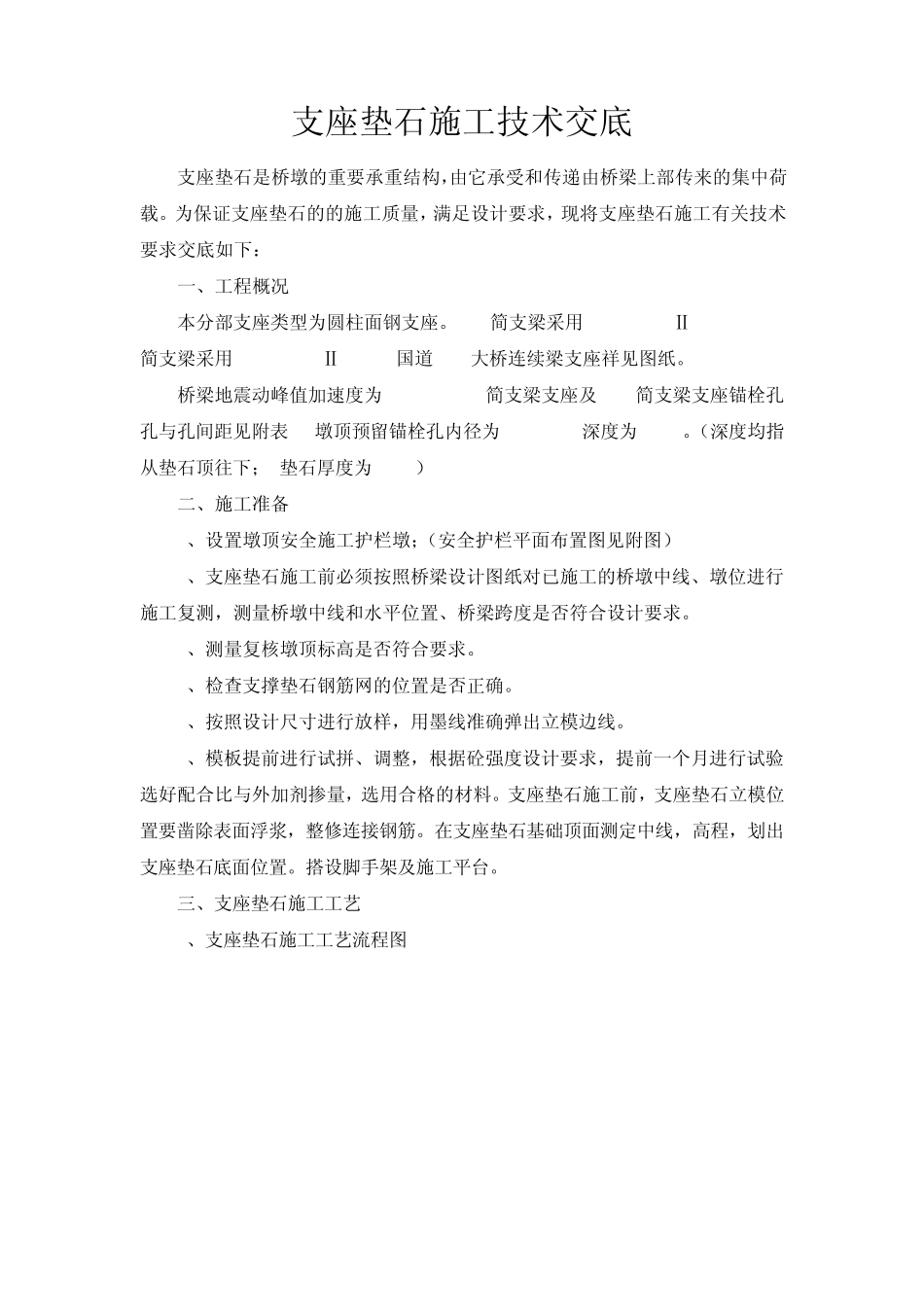

支座垫石施工技术交底 支座垫石是桥墩的重要承重结构,由它承受和传递由桥梁上部传来的集中荷载。为保证支座垫石的的施工质量,满足设计要求,现将支座垫石施工有关技术要求交底如下: 一、工程概况 本分部支座类型为圆柱面钢支座。24m简支梁采用TZ-KTYZM-Ⅱ-2500; 32m简支梁采用TZ-KTYZM-Ⅱ-3000;国道 212大桥连续梁支座祥见图纸。 桥梁地震动峰值加速度为0.05g, 24m简支梁支座及 32m简支梁支座锚栓孔孔与孔间距见附表 1,墩顶预留锚栓孔内径为11-13cm,深度为39cm。(深度均指从垫石顶往下; 垫石厚度为39cm) 二、施工准备 1、设置墩顶安全施工护栏墩;(安全护栏平面布置图见附图) 2、支座垫石施工前必须按照桥梁设计图纸对已施工的桥墩中线、墩位进行施工复测,测量桥墩中线和水平位置、桥梁跨度是否符合设计要求。 3、测量复核墩顶标高是否符合要求。 4、检查支撑垫石钢筋网的位置是否正确。 5、按照设计尺寸进行放样,用墨线准确弹出立模边线。 6、模板提前进行试拼、调整,根据砼强度设计要求,提前一个月进行试验选好配合比与外加剂掺量,选用合格的材料。支座垫石施工前,支座垫石立模位置要凿除表面浮浆,整修连接钢筋。在支座垫石基础顶面测定中线,高程,划出支座垫石底面位置。搭设脚手架及施工平台。 三、支座垫石施工工艺 1、支座垫石施工工艺流程图 2、主要施工工序:墩顶凿毛、测量放线、模板安装、浇筑垫石砼、预埋地脚螺栓、安装支座。 ⑴、墩顶凿毛:墩顶钢筋如有锈蚀进行除锈,墩顶混凝土用电锤进行凿毛,凿除多余浮浆,露出新鲜混凝土。 ⑵、测量放线:测量班用全站仪放出支座垫石中心线位置,按照放样点位定出模板位置,用水准仪测量出墩顶垫石高程。 ⑶、模板安装:模板采用小方木组合加固而成,保证模板四周平整、光洁,模板拼紧密。模板支护采用三角支座方木的方式,保证模板稳定并便于拆卸。 ⑷、浇筑垫石砼:钢筋、模板经检查合格后,进行砼浇筑。砼采用 C50砼,φ 30插入式振捣器振捣。技术员全程监督浇筑过程,并通知试验室抽取样品做试块。 四、施工方法 1、支座垫石钢筋安装 在绑扎钢筋之前,首先将墩身预埋的垫石钢筋内部的混凝土凿毛,露出粗骨料,将混凝土屑清理干净后用空压机将垫石钢筋内的杂物清理干净。同时校正垫石预埋筋的平面位置垂直度。 (2)钢筋绑扎 ⑴、支座垫石的主筋已与墩身钢筋同时绑扎成型。垫石网片钢筋采用直径为搭设护栏、墩帽(基础)顶部清理 测量划线...
