支模架技术交底

支模架技术交底_第1页
1/15
支模架技术交底_第2页
2/15
支模架技术交底_第3页
3/15

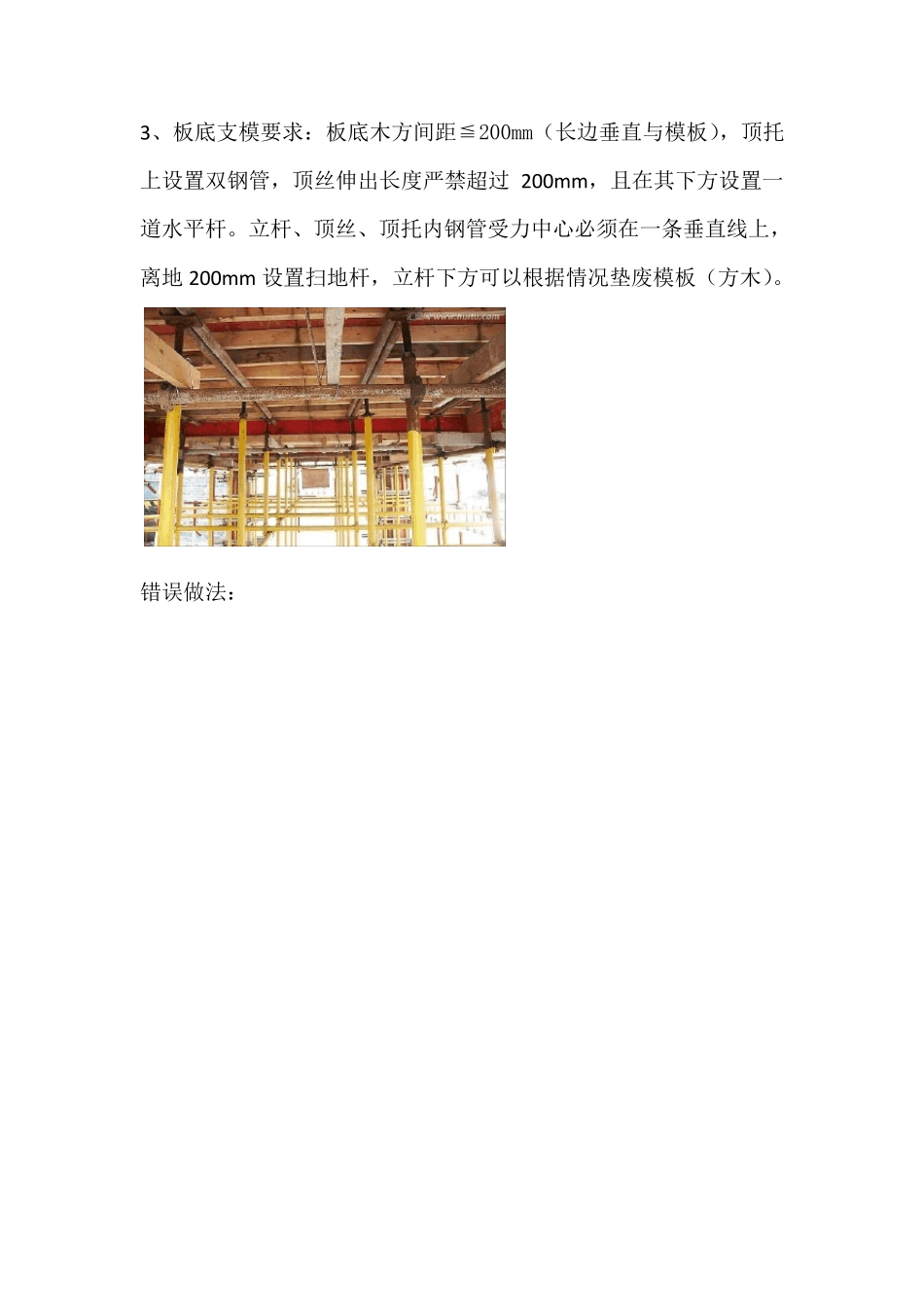

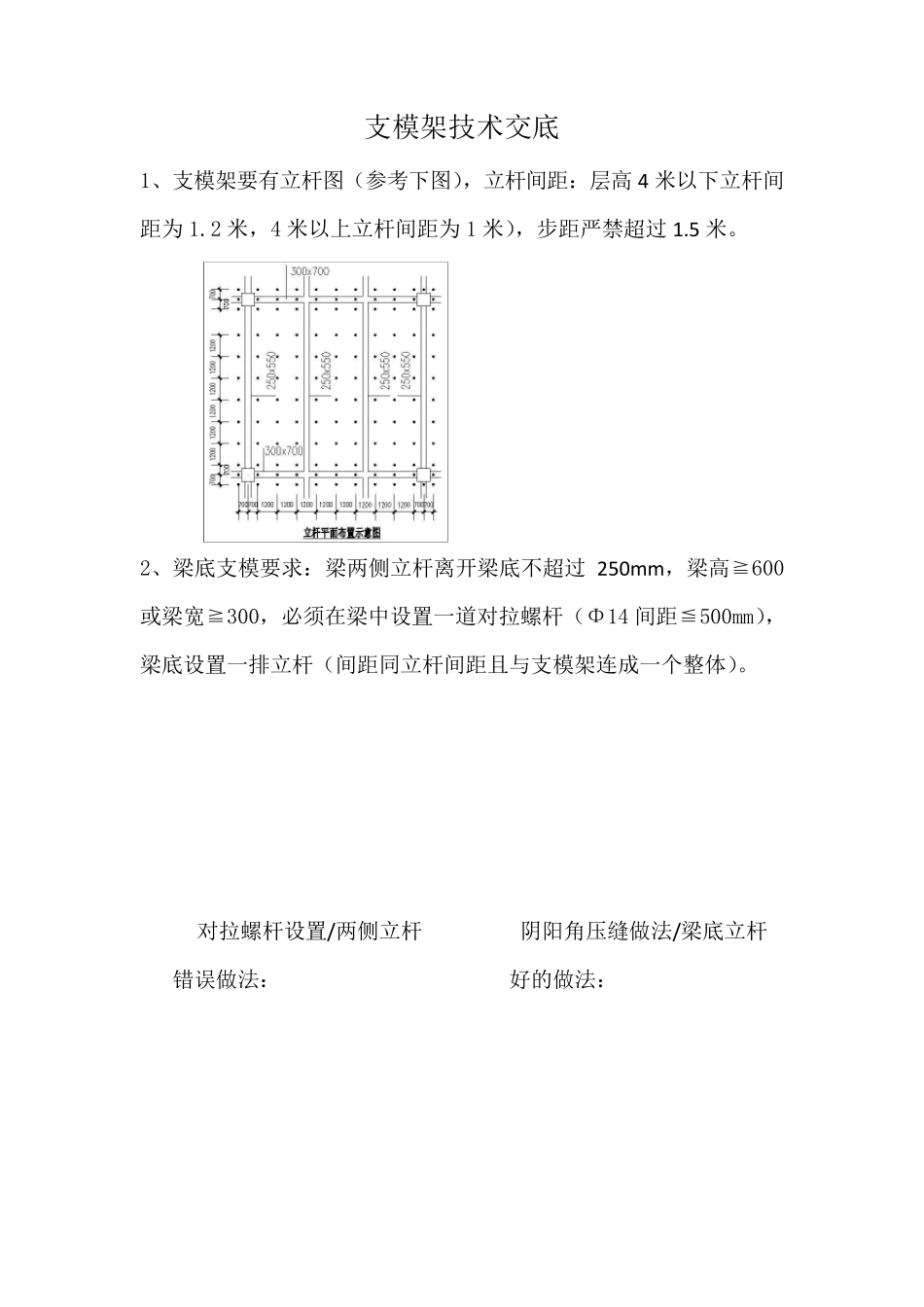

支模架技术交底 1、支模架要有立杆图(参考下图),立杆间距:层高4 米以下立杆间距为1.2 米,4 米以上立杆间距为1 米),步距严禁超过1.5 米。 2、梁底支模要求:梁两侧立杆离开梁底不超过250m m ,梁高≧600或梁宽≧300,必须在梁中设置一道对拉螺杆(Φ14 间距≦500mm),梁底设置一排立杆(间距同立杆间距且与支模架连成一个整体)。 对拉螺杆设置/两侧立杆 阴阳角压缝做法/梁底立杆 错误做法: 好的做法: 3、板底支模要求:板底木方间距≦200mm(长边垂直与模板),顶托上设置双钢管,顶丝伸出长度严禁超过 200m m ,且在其下方设置一道水平杆。立杆、顶丝、顶托内钢管受力中心必须在一条垂直线上,离地 200m m 设置扫地杆,立杆下方可以根据情况垫废模板(方木)。 错误做法: 4、柱支模要求:柱边尺寸≧600mm,两侧中间各加一道对拉螺杆(Φ14 间距≦500),竖向环箍用2 根Ф48×3.0mm 钢管,用对拉螺杆收紧,木方间距≦200mm,接缝处粘贴 2mm 厚的海绵条,柱子斜撑应直接连接到地上,禁止横向连接到支模架架体上。 错误做法: 好的做法: 防漏浆措施:在柱(墙)模板安装前,沿柱(墙)模板边缘设 5cm宽压脚条(可用木方代替)长边压短边,柱(墙)20cm范围内应单独收面,收面质量要很高。 5 、剪力墙支模示意图:对拉螺杆间距≦500mm,木方间距≦250mm。 短边加固示意图 长边加固示意图 阳角部位细部节点 加固成型效果图 现场加固图 拆模后成型效果 阴角加固图 钢管与木方空隙处用木楔子顶紧 剪力墙板缝的处理:模板竖向接缝处必须设置背楞方木龙骨和撑筋,模板水平接缝两侧必须设置双支撑(或水泥撑棍),一定要绑扎固定到位。 剪力墙及柱模板下方需加设双螺帽,以层高3m 为例,剪力墙下3 排螺栓需加设双螺帽。 剪力墙加固措施:与地面有效连接,禁止横向连接支模架。 错误做法: 6、边梁支撑,边梁外支撑斜立杆除正常水平杆连接外,在两道水平杆之间增加一道水平杆,向内连接两根立杆,所有的立杆下方必须有稳固的支撑点严禁悬空,严禁与外架相连。 正确做法 错误做法 1 错误做法 2 7、楼梯支模做法: (1)采用钢管按支模角度焊制,与纵向主龙骨十字扣件连接; (2)L40×4 角铁上下各一个钢管焊接,用于加固踢板,木楔子楔紧,便于拆装; (3)纵向加固钢管与休息平台支模架相连,防止浇筑时变形; (4)横向加固钢管支撑在立杆或两端剪力墙上,防止踩踏产生标高误差。...
