微型桩(钢管桩)专项工程施工设计方案

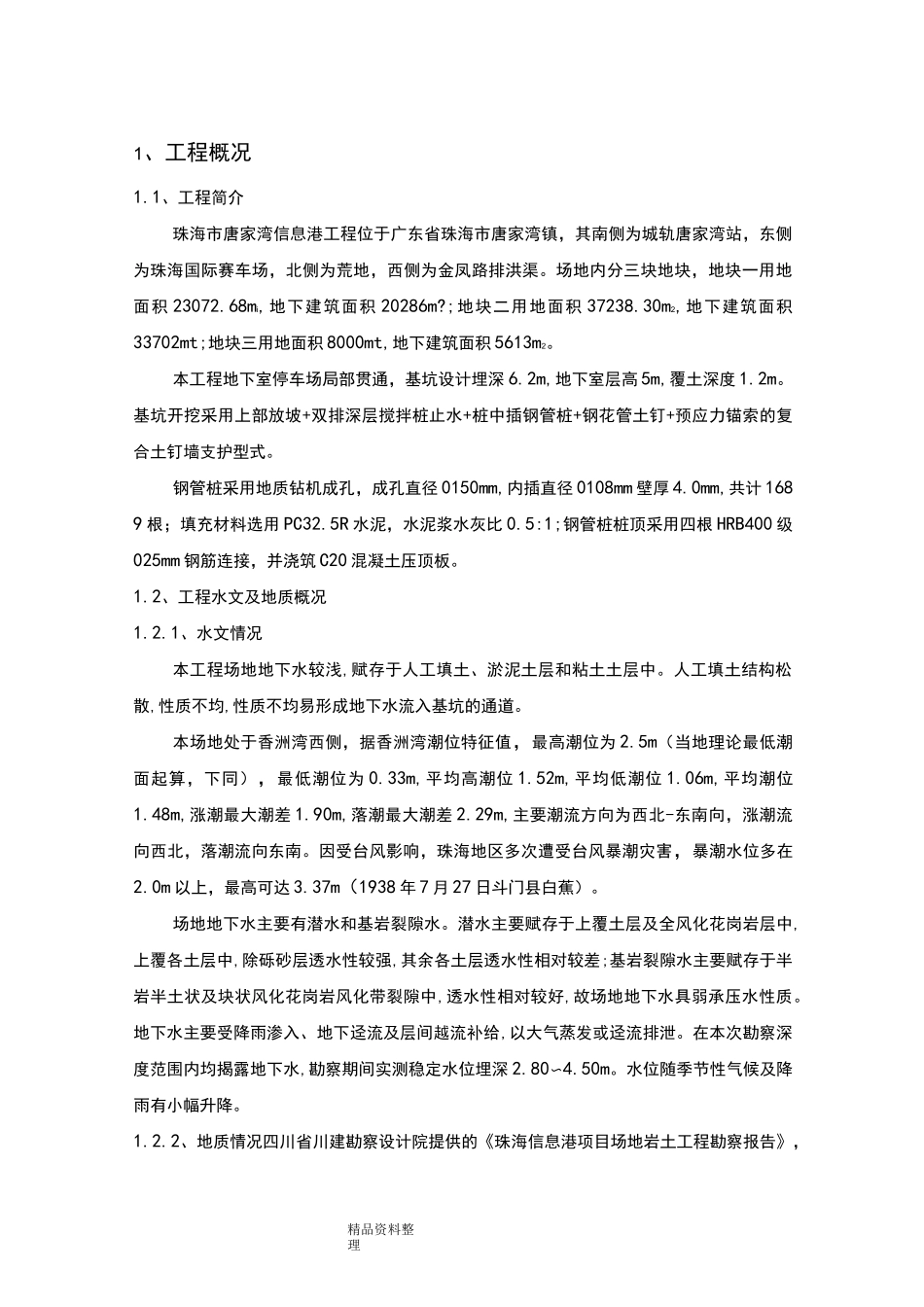

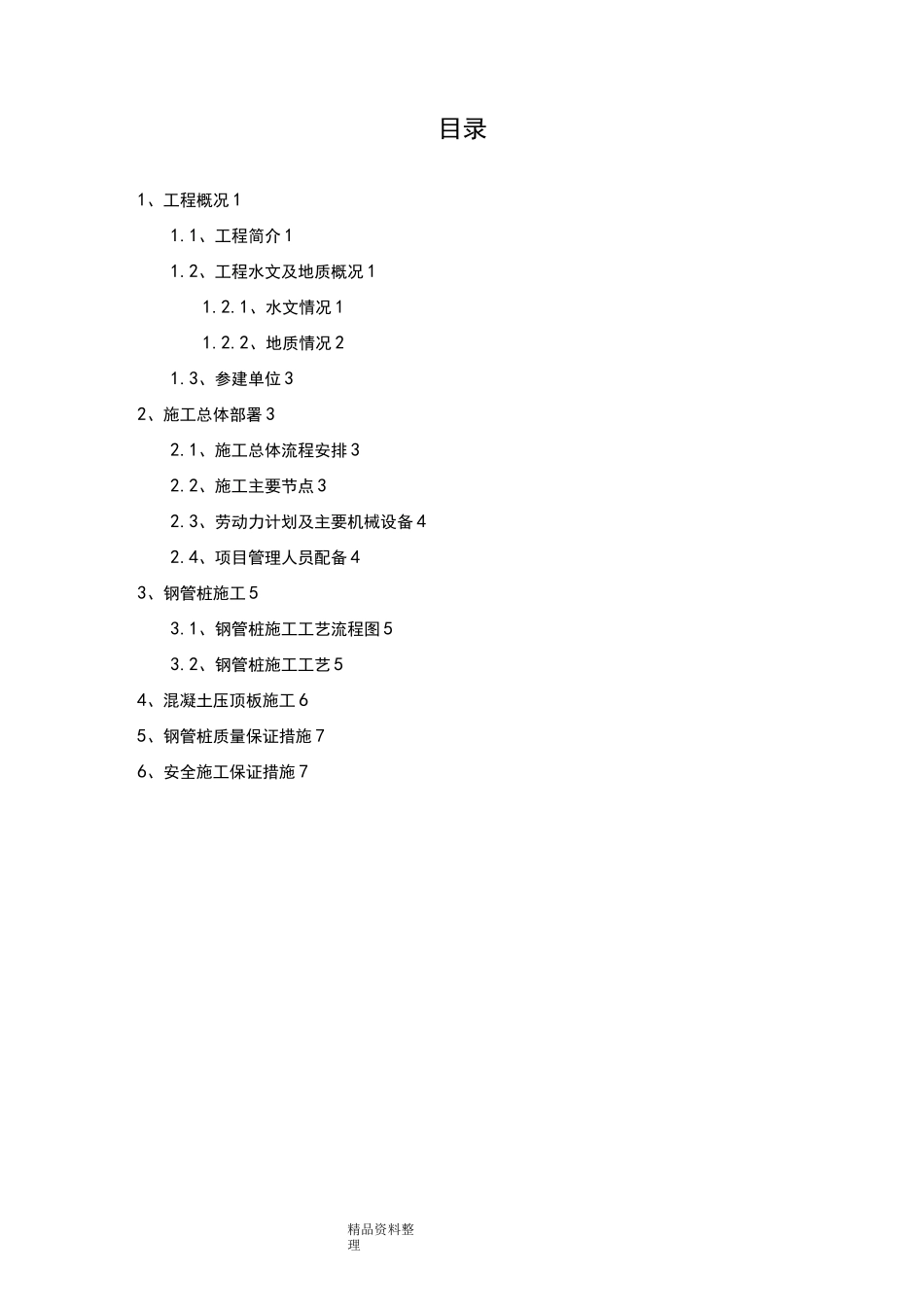

精品资料整理目录1、工程概况 11.1、工程简介 11.2、工程水文及地质概况 11.2.1、水文情况 11.2.2、地质情况 21.3、参建单位 32、施工总体部署 32.1、施工总体流程安排 32.2、施工主要节点 32.3、劳动力计划及主要机械设备 42.4、项目管理人员配备 43、钢管桩施工 53.1、钢管桩施工工艺流程图 53.2、钢管桩施工工艺 54、混凝土压顶板施工 65、钢管桩质量保证措施 76、安全施工保证措施 7精品资料整理1、工程概况1.1、工程简介珠海市唐家湾信息港工程位于广东省珠海市唐家湾镇，其南侧为城轨唐家湾站，东侧为珠海国际赛车场，北侧为荒地，西侧为金凤路排洪渠。场地内分三块地块，地块一用地面积 23072.68mi,地下建筑面积 20286m?;地块二用地面积 37238.30m2,地下建筑面积33702mt;地块三用地面积 8000mt,地下建筑面积 5613m2。本工程地下室停车场局部贯通，基坑设计埋深 6.2m,地下室层高 5m,覆土深度 1.2m。基坑开挖采用上部放坡+双排深层搅拌桩止水+桩中插钢管桩+钢花管土钉+预应力锚索的复合土钉墙支护型式。钢管桩采用地质钻机成孔，成孔直径 0150mm,内插直径 0108mm 壁厚 4.0mm,共计 1689 根；填充材料选用 PC32.5R 水泥，水泥浆水灰比 0.5:1;钢管桩桩顶采用四根 HRB400 级025mm 钢筋连接，并浇筑 C20 混凝土压顶板。1.2、工程水文及地质概况1.2.1、水文情况本工程场地地下水较浅,赋存于人工填土、淤泥土层和粘土土层中。人工填土结构松散,性质不均,性质不均易形成地下水流入基坑的通道。本场地处于香洲湾西侧，据香洲湾潮位特征值，最高潮位为 2.5m（当地理论最低潮面起算，下同），最低潮位为 0.33m,平均高潮位 1.52m,平均低潮位 1.06m,平均潮位1.48m,涨潮最大潮差 1.90m,落潮最大潮差 2.29m,主要潮流方向为西北-东南向，涨潮流向西北，落潮流向东南。因受台风影响，珠海地区多次遭受台风暴潮灾害，暴潮水位多在2.0m 以上，最高可达 3.37m（1938 年 7 月 27 日斗门县白蕉）。场地地下水主要有潜水和基岩裂隙水。潜水主要赋存于上覆土层及全风化花岗岩层中,上覆各土层中,除砾砂层透水性较强,其余各土层透水性相对较差;基岩裂隙水主要赋存于半岩半土状及块状风化花岗岩风化带裂隙中,透水性相对较好,故场地地下水具弱承压水性质。地下水主要受降雨渗入、地下迳流及层间越流补给,以大气蒸发或迳流排泄。在本次勘察深度范围内均揭露地下水,勘察期间实测稳定水位埋深 2.80〜4.50m。水位随季节...
