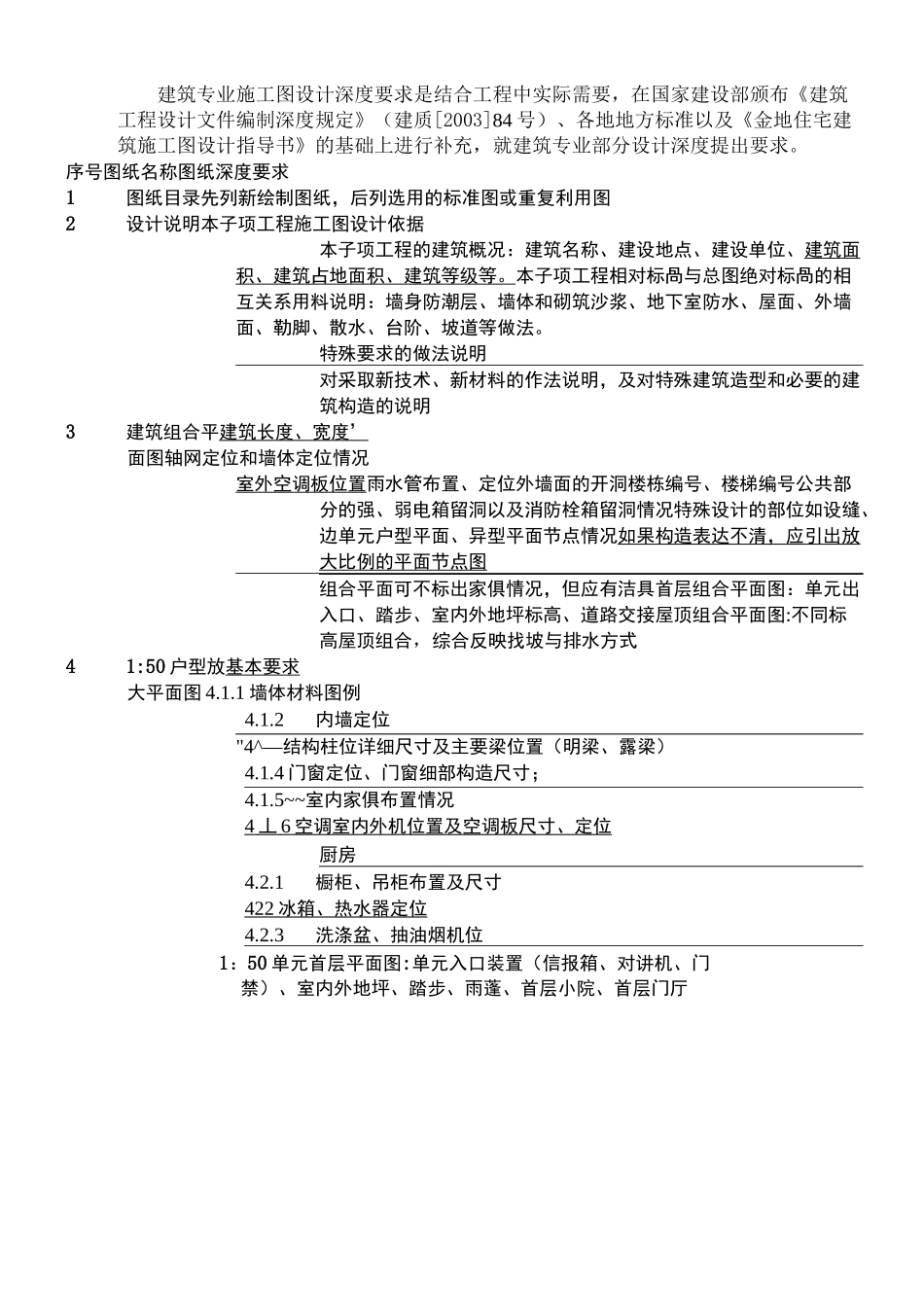

施工图设计深度标准Themanuscriptwasrevisedontheeveningof2021施工图设计深度标准——建筑专业□□房地产有限公司2004 年 5 月 20 日建筑专业施工图设计深度要求是结合工程中实际需要，在国家建设部颁布《建筑工程设计文件编制深度规定》（建质[2003]84 号）、各地地方标准以及《金地住宅建筑施工图设计指导书》的基础上进行补充，就建筑专业部分设计深度提出要求。序号图纸名称图纸深度要求1图纸目录先列新绘制图纸，后列选用的标准图或重复利用图2设计说明本子项工程施工图设计依据本子项工程的建筑概况：建筑名称、建设地点、建设单位、建筑面积、建筑占地面积、建筑等级等。本子项工程相对标咼与总图绝对标咼的相互关系用料说明：墙身防潮层、墙体和砌筑沙浆、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道等做法。特殊要求的做法说明对采取新技术、新材料的作法说明，及对特殊建筑造型和必要的建筑构造的说明3建筑组合平建筑长度、宽度 ’ 面图轴网定位和墙体定位情况室外空调板位置雨水管布置、定位外墙面的开洞楼栋编号、楼梯编号公共部分的强、弱电箱留洞以及消防栓箱留洞情况特殊设计的部位如设缝、边单元户型平面、异型平面节点情况如果构造表达不清，应引出放大比例的平面节点图组合平面可不标出家俱情况，但应有洁具首层组合平面图：单元出入口、踏步、室内外地坪标高、道路交接屋顶组合平面图:不同标高屋顶组合，综合反映找坡与排水方式41:50 户型放基本要求大平面图 4.1.1 墙体材料图例4.1.2内墙定位"4^—结构柱位详细尺寸及主要梁位置（明梁、露梁）4.1.4 门窗定位、门窗细部构造尺寸；4.1.5~~室内家俱布置情况4 丄 6 空调室内外机位置及空调板尺寸、定位 厨房4.2.1橱柜、吊柜布置及尺寸422 冰箱、热水器定位 4.2.3洗涤盆、抽油烟机位1：50 单元首层平面图:单元入口装置（信报箱、对讲机、门禁）、室内外地坪、踏步、雨蓬、首层小院、首层门厅图纸名称图纸深度要求卫生间4.4.1洗面盆、花洒、浴盆、大便器定位^42~~化妆镜、化妆台（柜）定位及台盆尺寸4.4.3淋浴杆、肥皂盒、毛巾架、手纸盒定位^47~~地漏及地面找坡示意需详细标明的孔洞定位^51~~空调机冷媒管洞平面定位尺寸及标高4.5.2油烟机排烟孔洞平面定位尺寸及标高^53~~强排热水器排烟孔洞平面定位尺寸及标高~~给水入户管留洞平面定位尺寸及标高4.5.5 采暖入户管留洞平面定位尺寸及标高^.56~~燃气入户管留洞平面定位尺寸及标高4.5.7排水出户管留洞平...
