永磁吸盘的工作原理

永磁吸盘的工作原理_第1页
1/3
永磁吸盘的工作原理_第2页
2/3

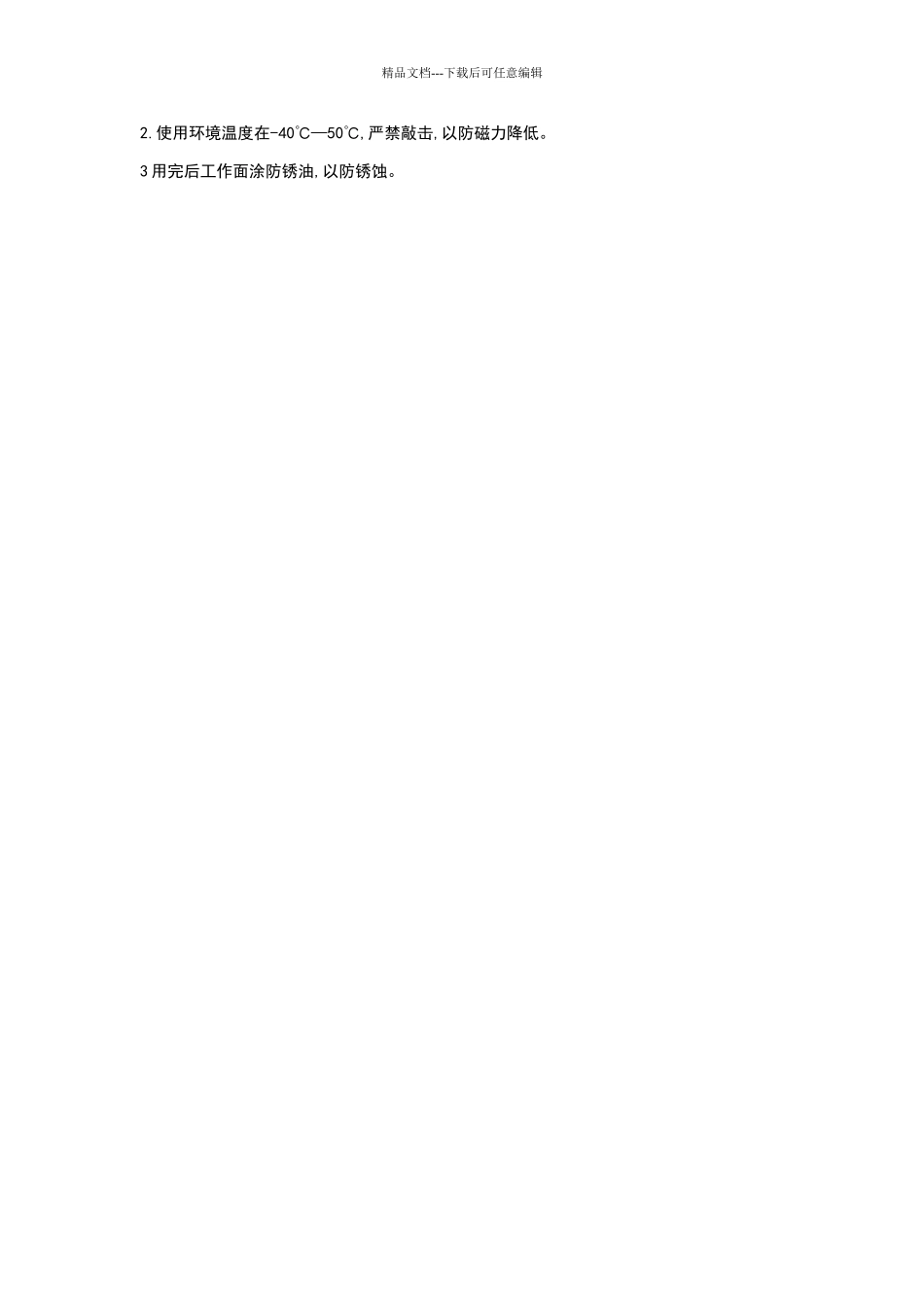

永磁吸盘的工作原理_第3页
3/3

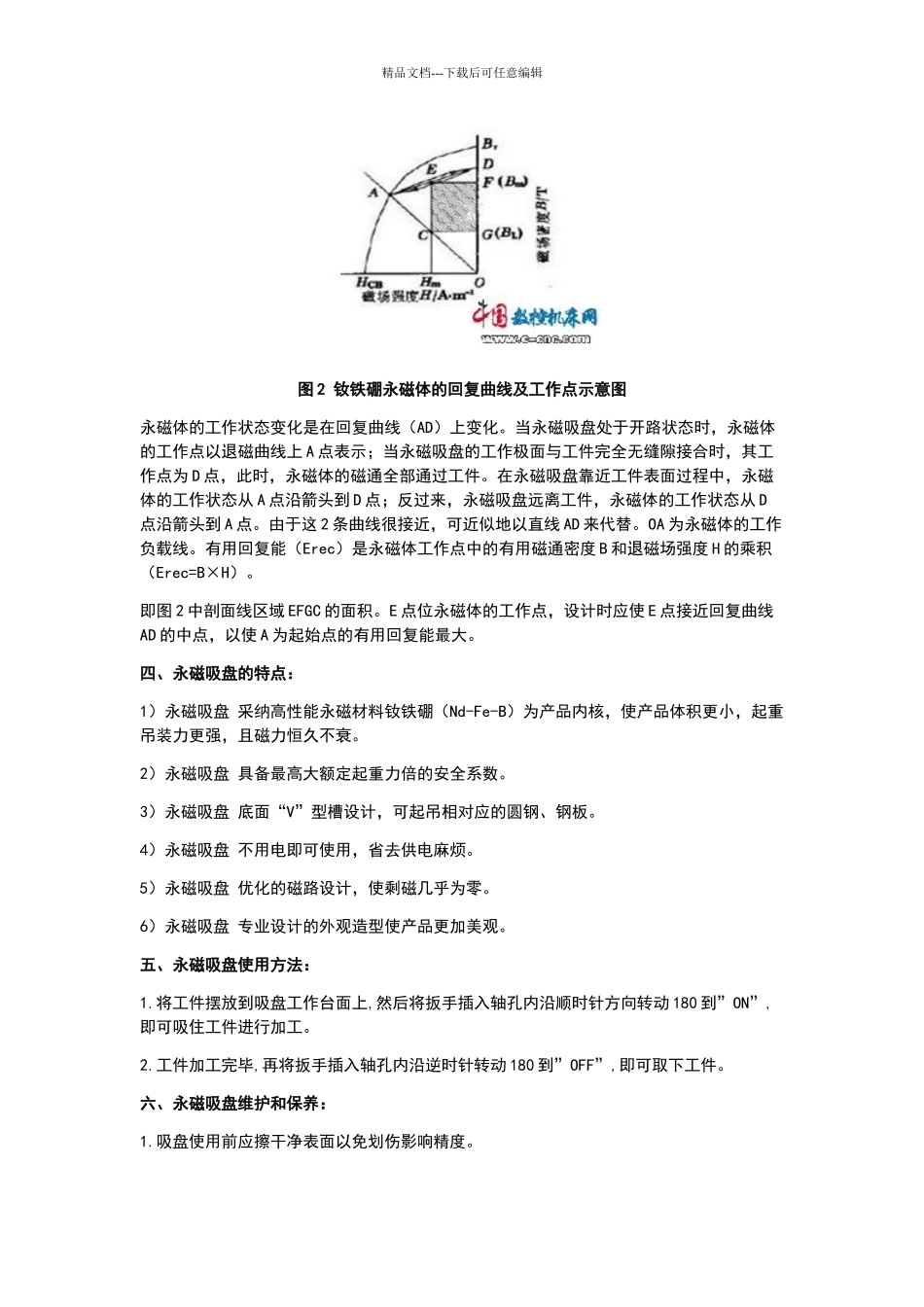

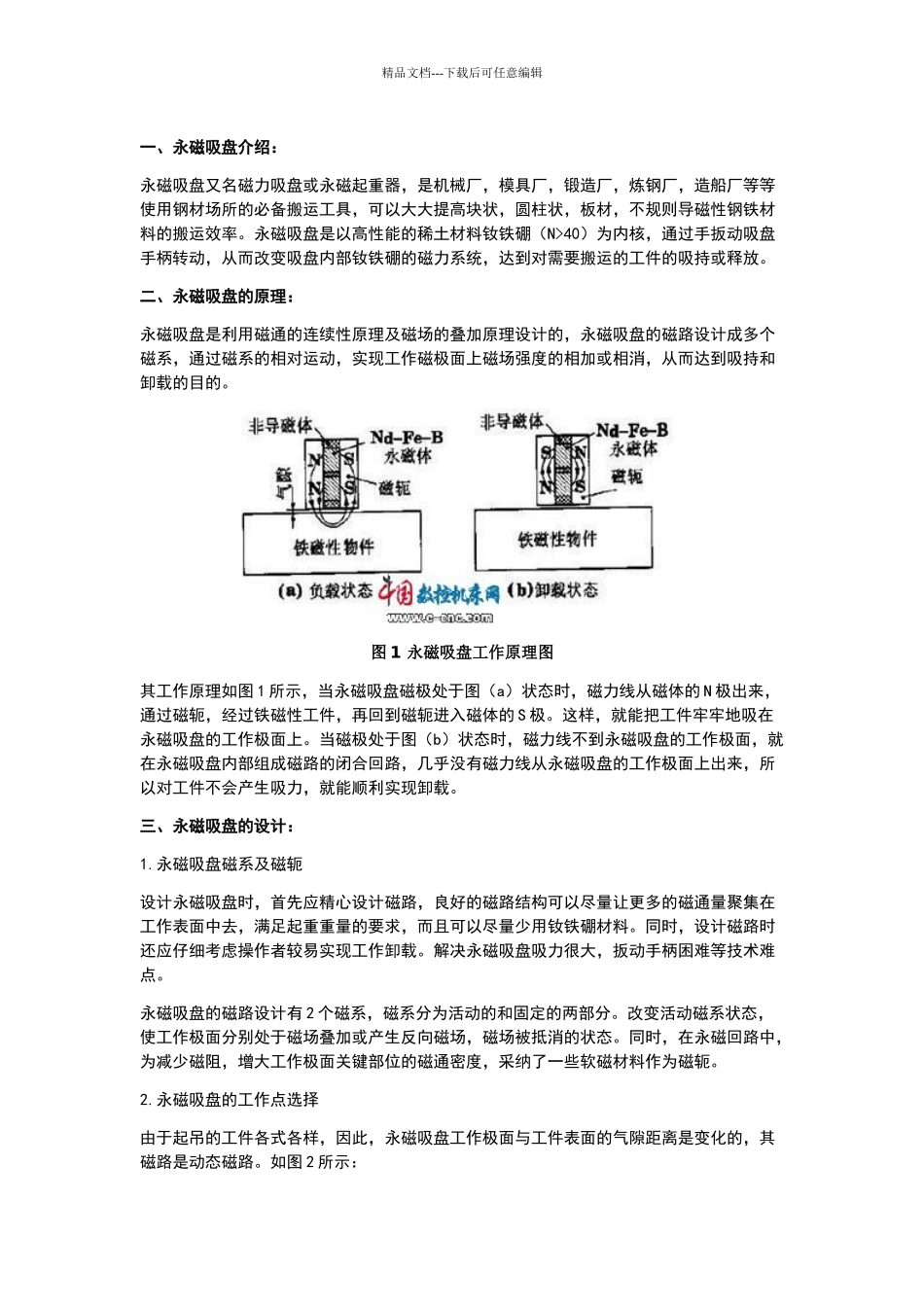

精品文档---下载后可任意编辑一、永磁吸盘介绍:永磁吸盘又名磁力吸盘或永磁起重器,是机械厂,模具厂,锻造厂,炼钢厂,造船厂等等使用钢材场所的必备搬运工具,可以大大提高块状,圆柱状,板材,不规则导磁性钢铁材料的搬运效率。永磁吸盘是以高性能的稀土材料钕铁硼(N>40)为内核,通过手扳动吸盘手柄转动,从而改变吸盘内部钕铁硼的磁力系统,达到对需要搬运的工件的吸持或释放。二、永磁吸盘的原理:永磁吸盘是利用磁通的连续性原理及磁场的叠加原理设计的,永磁吸盘的磁路设计成多个磁系,通过磁系的相对运动,实现工作磁极面上磁场强度的相加或相消,从而达到吸持和卸载的目的。图 1 永磁吸盘工作原理图其工作原理如图 1 所示,当永磁吸盘磁极处于图(a)状态时,磁力线从磁体的 N 极出来,通过磁轭,经过铁磁性工件,再回到磁轭进入磁体的 S 极。这样,就能把工件牢牢地吸在永磁吸盘的工作极面上。当磁极处于图(b)状态时,磁力线不到永磁吸盘的工作极面,就在永磁吸盘内部组成磁路的闭合回路,几乎没有磁力线从永磁吸盘的工作极面上出来,所以对工件不会产生吸力,就能顺利实现卸载。三、永磁吸盘的设计:1.永磁吸盘磁系及磁轭设计永磁吸盘时,首先应精心设计磁路,良好的磁路结构可以尽量让更多的磁通量聚集在工作表面中去,满足起重重量的要求,而且可以尽量少用钕铁硼材料。同时,设计磁路时还应仔细考虑操作者较易实现工作卸载。解决永磁吸盘吸力很大,扳动手柄困难等技术难点。永磁吸盘的磁路设计有 2 个磁系,磁系分为活动的和固定的两部分。改变活动磁系状态,使工作极面分别处于磁场叠加或产生反向磁场,磁场被抵消的状态。同时,在永磁回路中,为减少磁阻,增大工作极面关键部位的磁通密度,采纳了一些软磁材料作为磁轭。2.永磁吸盘的工作点选择由于起吊的工件各式各样,因此,永磁吸盘工作极面与工件表面的气隙距离是变化的,其磁路是动态磁路。如图 2 所示:精品文档---下载后可任意编辑图 2 钕铁硼永磁体的回复曲线及工作点示意图永磁体的工作状态变化是在回复曲线(AD)上变化。当永磁吸盘处于开路状态时,永磁体的工作点以退磁曲线上 A 点表示;当永磁吸盘的工作极面与工件完全无缝隙接合时,其工作点为 D 点,此时,永磁体的磁通全部通过工件。在永磁吸盘靠近工件表面过程中,永磁体的工作状态从 A 点沿箭头到 D 点;反过来,永磁吸盘远离工件,永磁体的工作状态从 D点沿箭头到 A 点。由于这 ...
