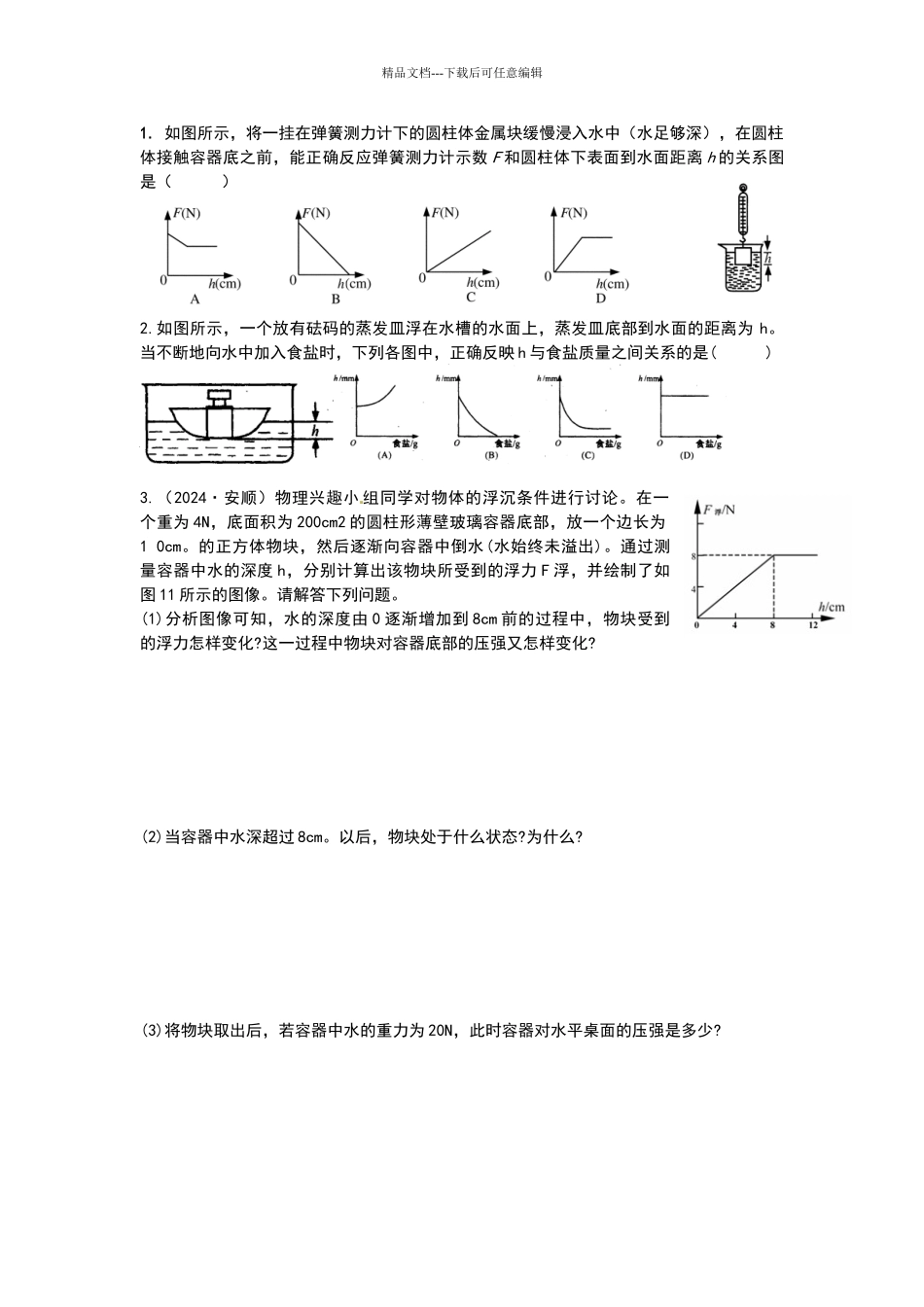

精品文档---下载后可任意编辑1. 如图所示，将一挂在弹簧测力计下的圆柱体金属块缓慢浸入水中（水足够深），在圆柱体接触容器底之前，能正确反应弹簧测力计示数 F 和圆柱体下表面到水面距离 h 的关系图是（ ）2.如图所示，一个放有砝码的蒸发皿浮在水槽的水面上，蒸发皿底部到水面的距离为 h。当不断地向水中加入食盐时，下列各图中，正确反映 h 与食盐质量之间关系的是( )3.（2024·安顺）物理兴趣小 组同学对物体的浮沉条件进行讨论。在一个重为 4N，底面积为 200cm2 的圆柱形薄壁玻璃容器底部，放一个边长为1 0cm。的正方体物块，然后逐渐向容器中倒水(水始终未溢出)。通过测量容器中水的深度 h，分别计算出该物块所受到的浮力 F 浮，并绘制了如图 11 所示的图像。请解答下列问题。(1)分析图像可知，水的深度由 0 逐渐增加到 8cm 前的过程中，物块受到的浮力怎样变化?这一过程中物块对容器底部的压强又怎样变化? (2)当容器中水深超过 8cm。以后，物块处于什么状态?为什么? (3)将物块取出后，若容器中水的重力为 20N，此时容器对水平桌面的压强是多少? 精品文档---下载后可任意编辑(4)物块的密度是多少?
