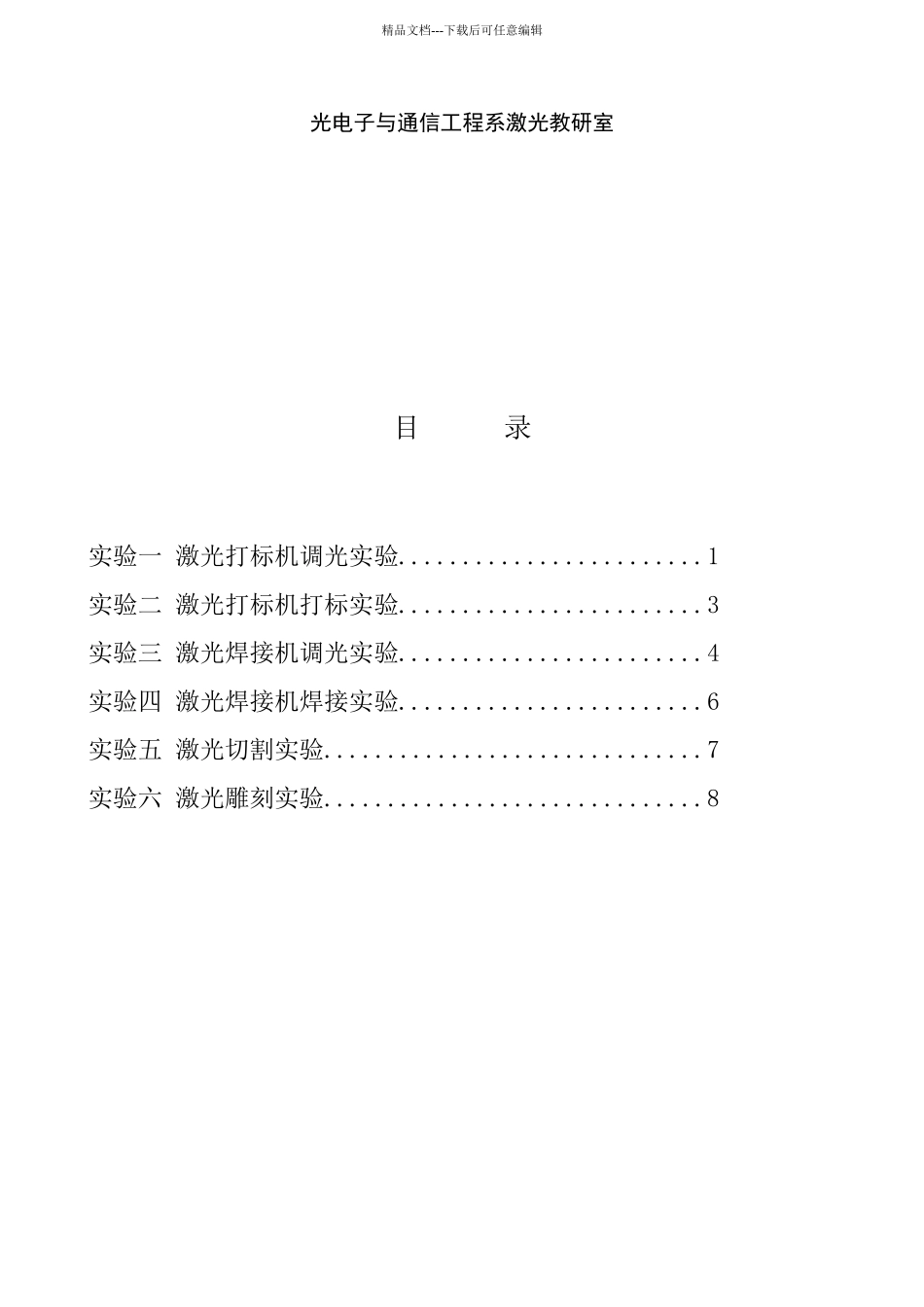

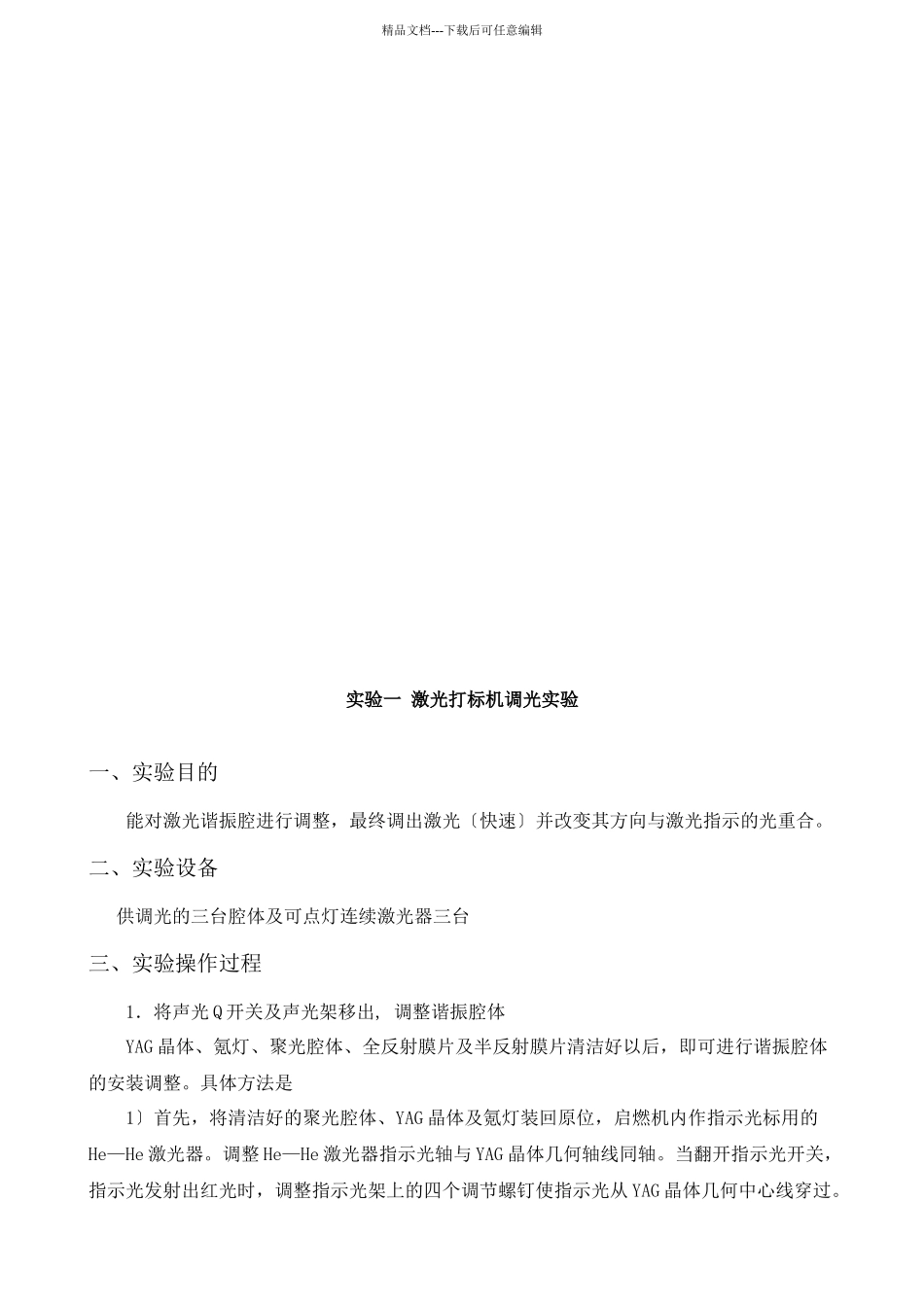

精品文档---下载后可任意编辑?激光加工工艺与设备?实验指导书 精品文档---下载后可任意编辑光电子与通信工程系激光教研室目 录实验一 激光打标机调光实验........................1实验二 激光打标机打标实验........................3实验三 激光焊接机调光实验........................4实验四 激光焊接机焊接实验........................6实验五 激光切割实验..............................7实验六 激光雕刻实验..............................8精品文档---下载后可任意编辑实验一 激光打标机调光实验一、实验目的能对激光谐振腔进行调整，最终调出激光〔快速〕并改变其方向与激光指示的光重合。二、实验设备供调光的三台腔体及可点灯连续激光器三台三、实验操作过程1．将声光 Q 开关及声光架移出, 调整谐振腔体YAG 晶体、氪灯、聚光腔体、全反射膜片及半反射膜片清洁好以后，即可进行谐振腔体的安装调整。具体方法是1〕首先，将清洁好的聚光腔体、YAG 晶体及氪灯装回原位，启燃机内作指示光标用的He—He 激光器。调整 He—He 激光器指示光轴与 YAG 晶体几何轴线同轴。当翻开指示光开关，指示光发射出红光时，调整指示光架上的四个调节螺钉使指示光从 YAG 晶体几何中心线穿过。精品文档---下载后可任意编辑四个调节螺钉分别调节上、下、左、右四个方向。2〕将全反射膜片装回原位，调整全反射膜片的位置角度，使最亮的一个反射点与 He—He 原光束点在截光屏上重合。截光屏可用一张白纸片代替，纸片与 He—He 激光束呈垂直放在扩束镜的入光面。当指示光穿过全反膜片，假如膜片平面不与指示光垂直，指示光就会有折射现象，用白纸片挡在全反膜片与 YAG 晶体之间，除指示光主光点外还有折射光点在白纸上，调节膜片架上的调整螺钉使折射光点与指示光光点重合。这时全反膜片的位置根本就确定了。3〕装上半反射膜片，调整膜片的位置及角度，使该膜片的反射光点与 He—He 激光原光束的光点及全反射膜片的反射光点在截光屏上重合。拿一张白纸，把白纸上打一小孔〔比光点大 2 倍左右〕，将白纸放于输出镜与 YAG 晶体之间，使指示光从小孔穿过，光射到输出镜时，形成反射。这时除有主光点从小孔穿过外，还有反射光点在小孔四周的白纸上，调节膜片架上的调整螺钉使两个光点重合。2．激光的调整经过上述调整后，YAG 晶体与膜片之间的位置已根本确定。开启激光电源开关，3～5 秒钟后，按下 RUN 开关，待继电器吸合后，...
