点阵LED显示原理与点阵汉字库的编码和从标准字库中提取汉字编码的方法

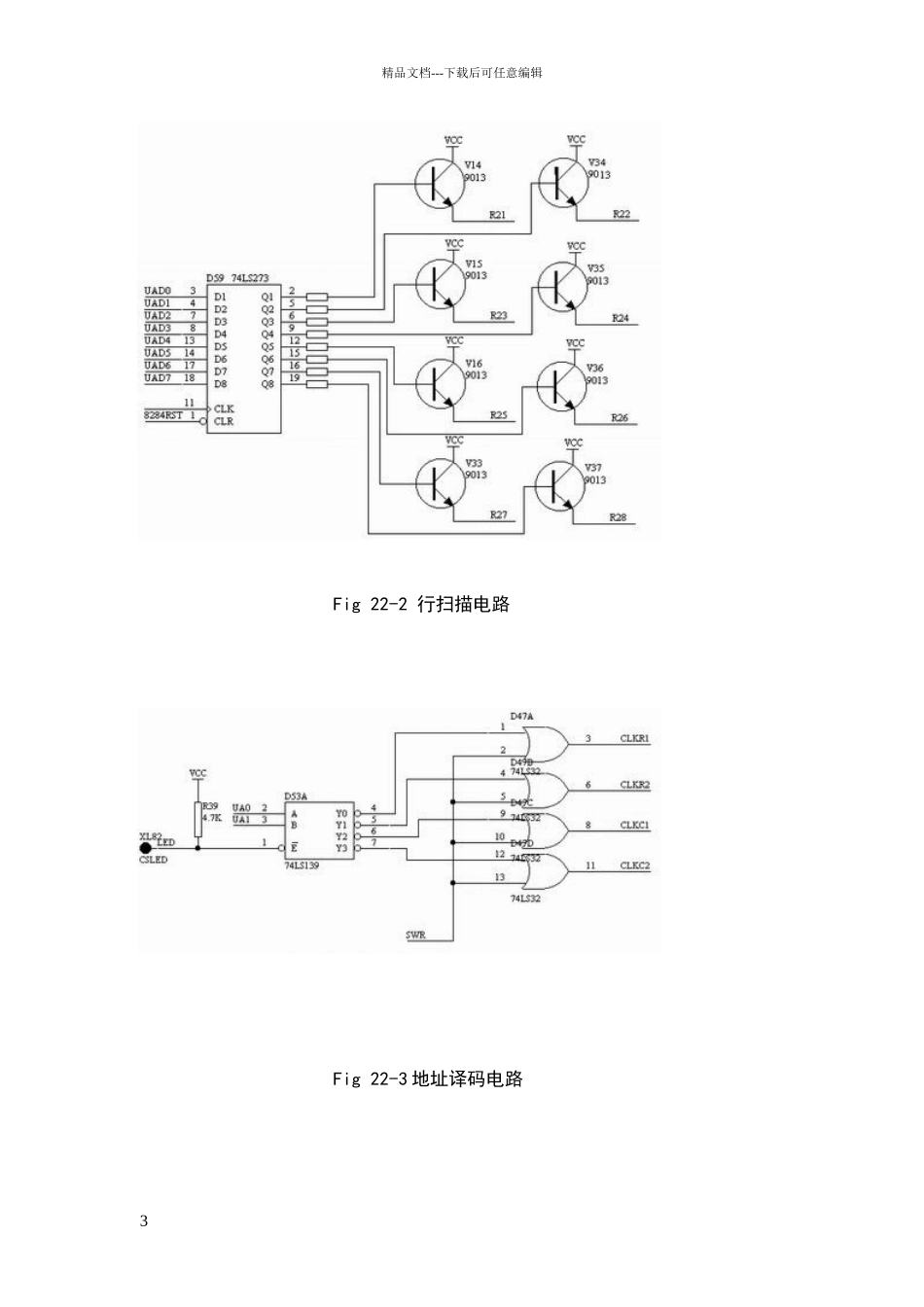

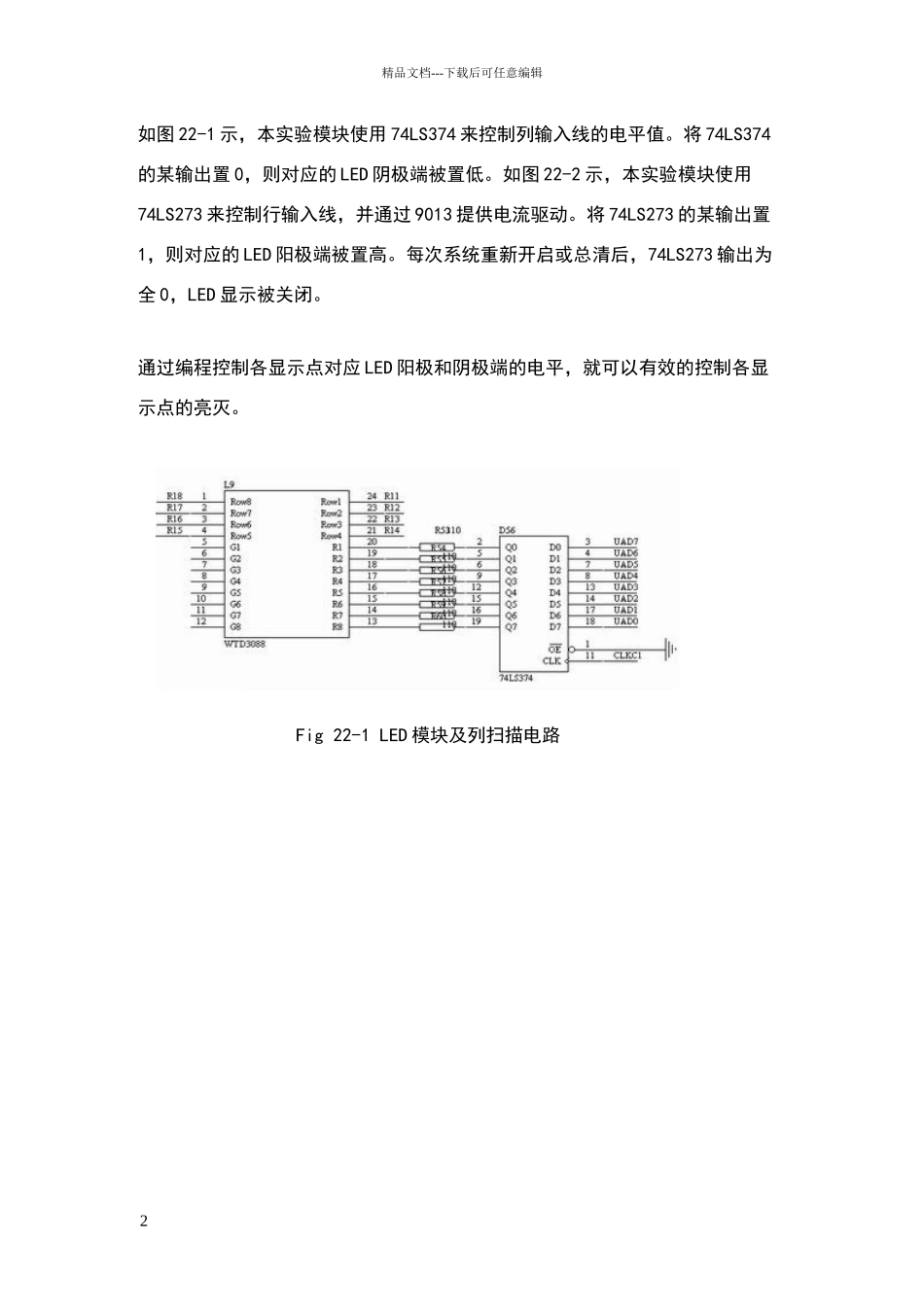

精品文档---下载后可任意编辑点阵 LED 显示原理与点阵汉字库的编码和从标准字库中提取汉字编码的方法。2024 年 06 月 03 日 下午 04:27一.实验要求编程实现中英文字符的显示。二.实验目的1.了解 LED 点阵显示的基本原理和实现方法。2.掌握三.实验电路及连线点阵显示模块 WTD3088 的（红色）列输入线接至内部 LED 的阴极端，行输入线接至内部 LED 的阳极端（若阳极端输入为高电平，阴极端输入低电平，则该LED 点亮）。发光点的分布如图 22-0 所示。 Fig 22-0 WTD3088 LED 分布1精品文档---下载后可任意编辑如图 22-1 示，本实验模块使用 74LS374 来控制列输入线的电平值。将 74LS374的某输出置 0，则对应的 LED 阴极端被置低。如图 22-2 示，本实验模块使用74LS273 来控制行输入线，并通过 9013 提供电流驱动。将 74LS273 的某输出置1，则对应的 LED 阳极端被置高。每次系统重新开启或总清后，74LS273 输出为全 0，LED 显示被关闭。通过编程控制各显示点对应 LED 阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。 Fig 22-1 LED 模块及列扫描电路2精品文档---下载后可任意编辑 Fig 22-2 行扫描电路 Fig 22-3 地址译码电路3精品文档---下载后可任意编辑本实验模块使用 4 块 WTD3088 组成 16×16 点阵，以满足汉字显示的要求。为了方便的控制四个单元，使用了一片 74LS139 译码，产生四个地址片选信号：CLKR1= CSLED，CLKR2= CSLED+1，用于行控制的两片 74LS273；CLKC1= CSLED+2，CLKC2= CSLED+3，用于列控制的两片 74LS374。实验接线:按示例程序，模块的 CSLED 接 51/96 地址的 8000H。四.实验说明使用高亮度 LED 发光管构成点阵，通过编程控制可以显示中英文字符、图形及视频动态图形。LED 显示以其组构方式灵活、亮度高、技术成熟、成本低廉等特点在证券、运动场馆及各种室内/外显示场合得到广泛的应用。所显示字符的点阵数据可以自行编写（即直接点阵画图），也可从标准字库（如 ASC16、HZ16）中提取。后者需要正确掌握字库的编码方法和字符定位的计算。实验盘片中“字符转换”子目录下提供的,可方便的将单个字符的码表从标准字库 Asc16,Hzk16 中提取出来。具体使用方法是运行上述可执行程序，根据提示输入所需字符（如是汉字还需要先启动 dos 下的汉字环境，如ucdos，pdos95 等）。程序将该字符的码表提取出来，存放在该字符 ASC 或区位码为文件名...
