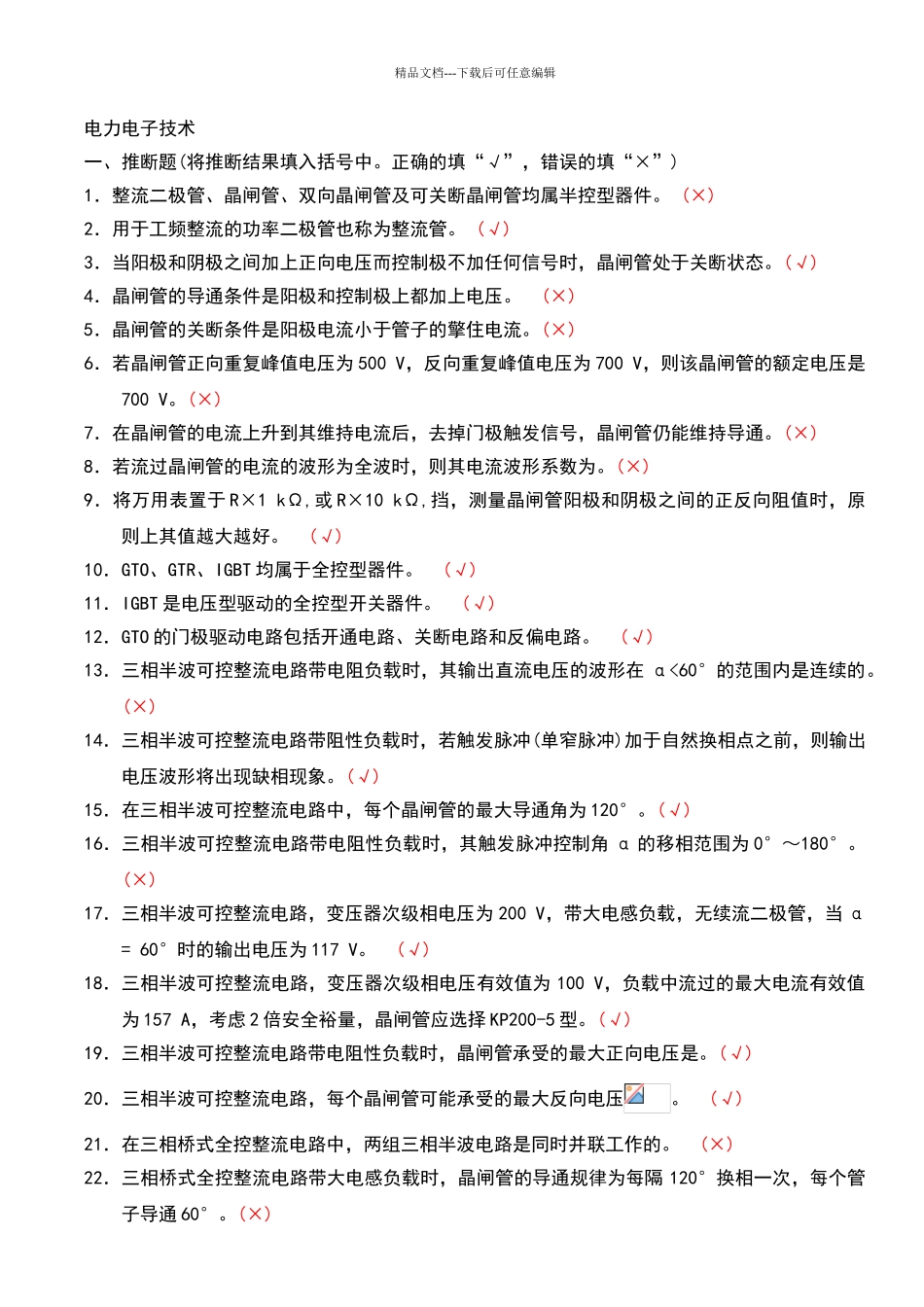

精品文档---下载后可任意编辑电力电子技术一、推断题(将推断结果填入括号中。正确的填“√”，错误的填“×”)1．整流二极管、晶闸管、双向晶闸管及可关断晶闸管均属半控型器件。 (×)2．用于工频整流的功率二极管也称为整流管。 (√)3．当阳极和阴极之间加上正向电压而控制极不加任何信号时，晶闸管处于关断状态。(√)4．晶闸管的导通条件是阳极和控制极上都加上电压。 (×)5．晶闸管的关断条件是阳极电流小于管子的擎住电流。(×)6．若晶闸管正向重复峰值电压为 500 V，反向重复峰值电压为 700 V，则该晶闸管的额定电压是700 V。(×)7．在晶闸管的电流上升到其维持电流后，去掉门极触发信号，晶闸管仍能维持导通。(×)8．若流过晶闸管的电流的波形为全波时，则其电流波形系数为。(×)9．将万用表置于 R×1 kΩ,或 R×10 kΩ,挡，测量晶闸管阳极和阴极之间的正反向阻值时，原则上其值越大越好。 (√)10．GTO、GTR、IGBT 均属于全控型器件。 (√)11．IGBT 是电压型驱动的全控型开关器件。 (√)12．GTO 的门极驱动电路包括开通电路、关断电路和反偏电路。 (√)13．三相半波可控整流电路带电阻负载时，其输出直流电压的波形在 α<60°的范围内是连续的。(×)14．三相半波可控整流电路带阻性负载时，若触发脉冲(单窄脉冲)加于自然换相点之前，则输出电压波形将出现缺相现象。(√)15．在三相半波可控整流电路中，每个晶闸管的最大导通角为 120°。(√)16．三相半波可控整流电路带电阻性负载时，其触发脉冲控制角 α 的移相范围为 0°～180°。(×)17．三相半波可控整流电路，变压器次级相电压为 200 V，带大电感负载，无续流二极管，当 α = 60°时的输出电压为 117 V。 (√)18．三相半波可控整流电路，变压器次级相电压有效值为 100 V，负载中流过的最大电流有效值为 157 A，考虑 2 倍安全裕量，晶闸管应选择 KP200-5 型。(√)19．三相半波可控整流电路带电阻性负载时，晶闸管承受的最大正向电压是。(√)20．三相半波可控整流电路，每个晶闸管可能承受的最大反向电压。 (√)21．在三相桥式全控整流电路中，两组三相半波电路是同时并联工作的。 (×)22．三相桥式全控整流电路带大电感负载时，晶闸管的导通规律为每隔 120°换相一次，每个管子导通 60°。(×)精品文档---下载后可任意编辑23．三相全控桥式整流电路带电阻性负载，当其沟通侧的电压有效值为 U2，控制角 α≤60°时，其输出直流电压平均值。...
