电场图像专题

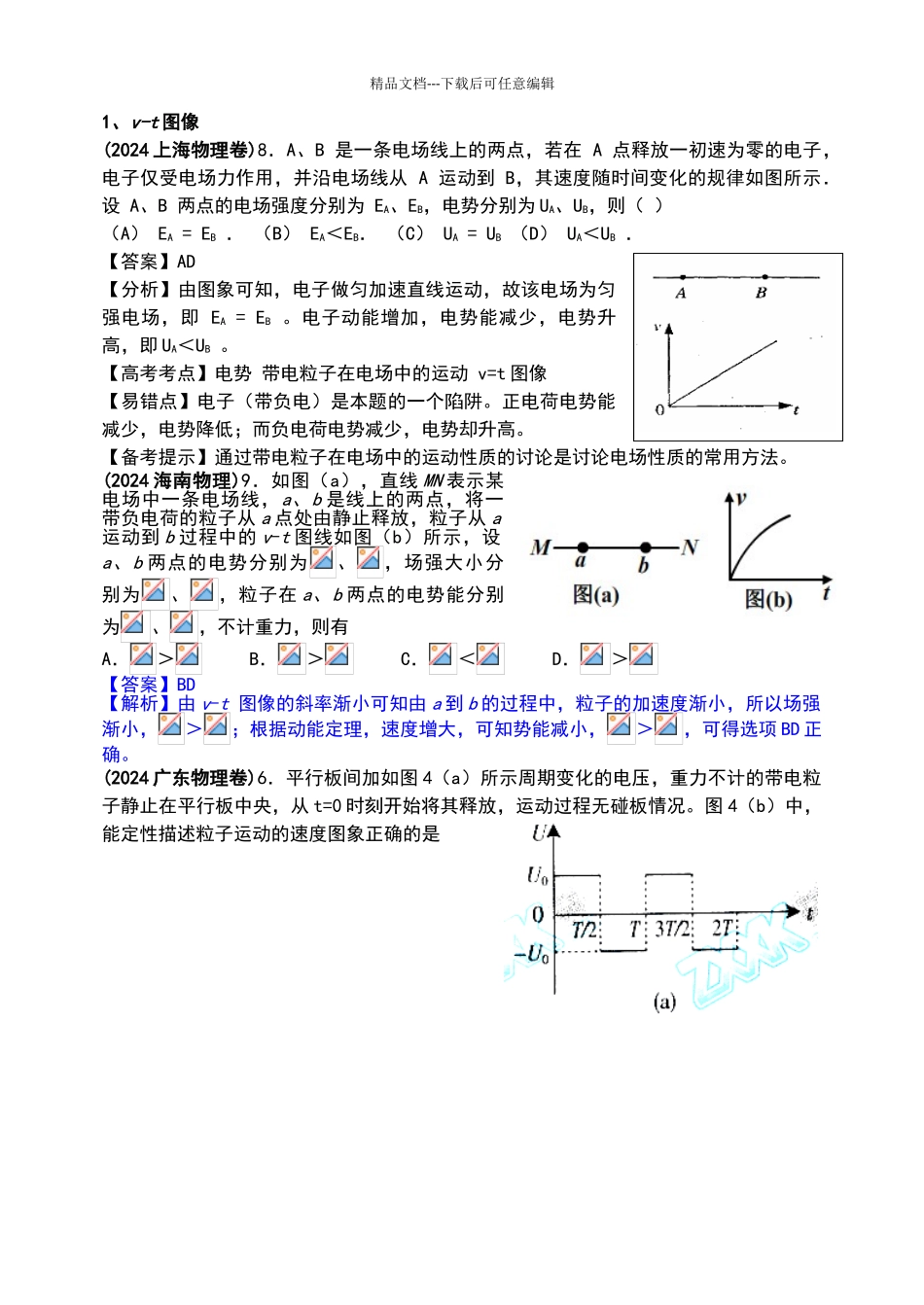

电场图像专题_第1页
1/11
电场图像专题_第2页
2/11
电场图像专题_第3页
3/11
精品文档---下载后可任意编辑1、v-t 图像(2024 上海物理卷)8.A、B 是一条电场线上的两点,若在 A 点释放一初速为零的电子,电子仅受电场力作用,并沿电场线从 A 运动到 B,其速度随时间变化的规律如图所示.设 A、B 两点的电场强度分别为 EA、EB,电势分别为 UA、UB,则( ) (A) EA = EB . (B) EA<EB. (C) UA = UB (D) UA<UB . 【答案】AD 【分析】由图象可知,电子做匀加速直线运动,故该电场为匀强电场,即 EA = EB 。电子动能增加,电势能减少,电势升高,即 UA<UB 。 【高考考点】电势 带电粒子在电场中的运动 v=t 图像 【易错点】电子(带负电)是本题的一个陷阱。正电荷电势能减少,电势降低;而负电荷电势减少,电势却升高。 【备考提示】通过带电粒子在电场中的运动性质的讨论是讨论电场性质的常用方法。(2024 海南物理)9.如图(a),直线 MN 表示某电场中一条电场线,a、b 是线上的两点,将一带负电荷的粒子从 a 点处由静止释放,粒子从 a运动到 b 过程中的 v-t 图线如图(b)所示,设a、b 两点的电势分别为、,场强大小分别为、,粒子在 a、b 两点的电势能分别为、,不计重力,则有A.> B.> C.< D.>【答案】BD 【解析】由 v-t 图像的斜率渐小可知由 a 到 b 的过程中,粒子的加速度渐小,所以场强渐小,>;根据动能定理,速度增大,可知势能减小,>,可得选项 BD 正确。(2024 广东物理卷)6.平行板间加如图 4(a)所示周期变化的电压,重力不计的带电粒子静止在平行板中央,从 t=0 时刻开始将其释放,运动过程无碰板情况。图 4(b)中,能定性描述粒子运动的速度图象正确的是精品文档---下载后可任意编辑2、φ-x 图像(2024 上海卷物理)6.某静电场沿 x 方向的电势分布如图所示,则( )A.在 0—x1之间不存在沿 x 方向的电场。B.在 0—x1之间存在着沿 x 方向的匀强电场。C.在 x1—x2之间存在着沿 x 方向的匀强电场。D.在 x1—x2之间存在着沿 x 方向的非匀强电场。6.AC(2024 江苏单科物理)8.空间某一静电场的电势在轴上分布如图所示,轴上两点B、C 点电场强度在方向上的重量分别是、,下列说法中正确的有A.的大小大于的大小B.的方向沿轴正方向C.电荷在点受到的电场力在方向上的重量最大D.负电荷沿轴从移到的过程中,电场力先做正功,后做负功(2024上海物理)14.两个等量异种点电荷位于x轴上,相对原点对...
