放大器电路设计学习心得

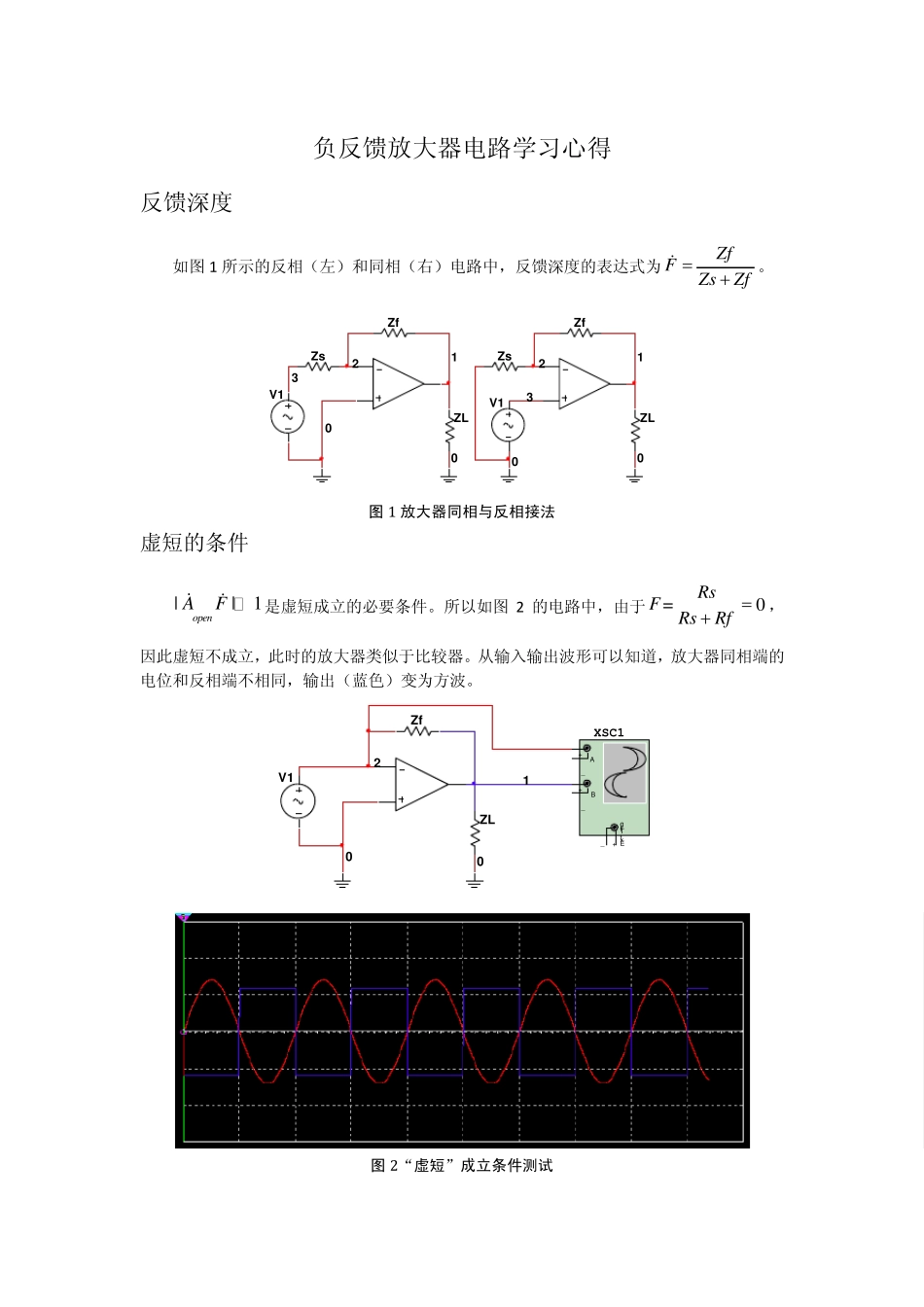

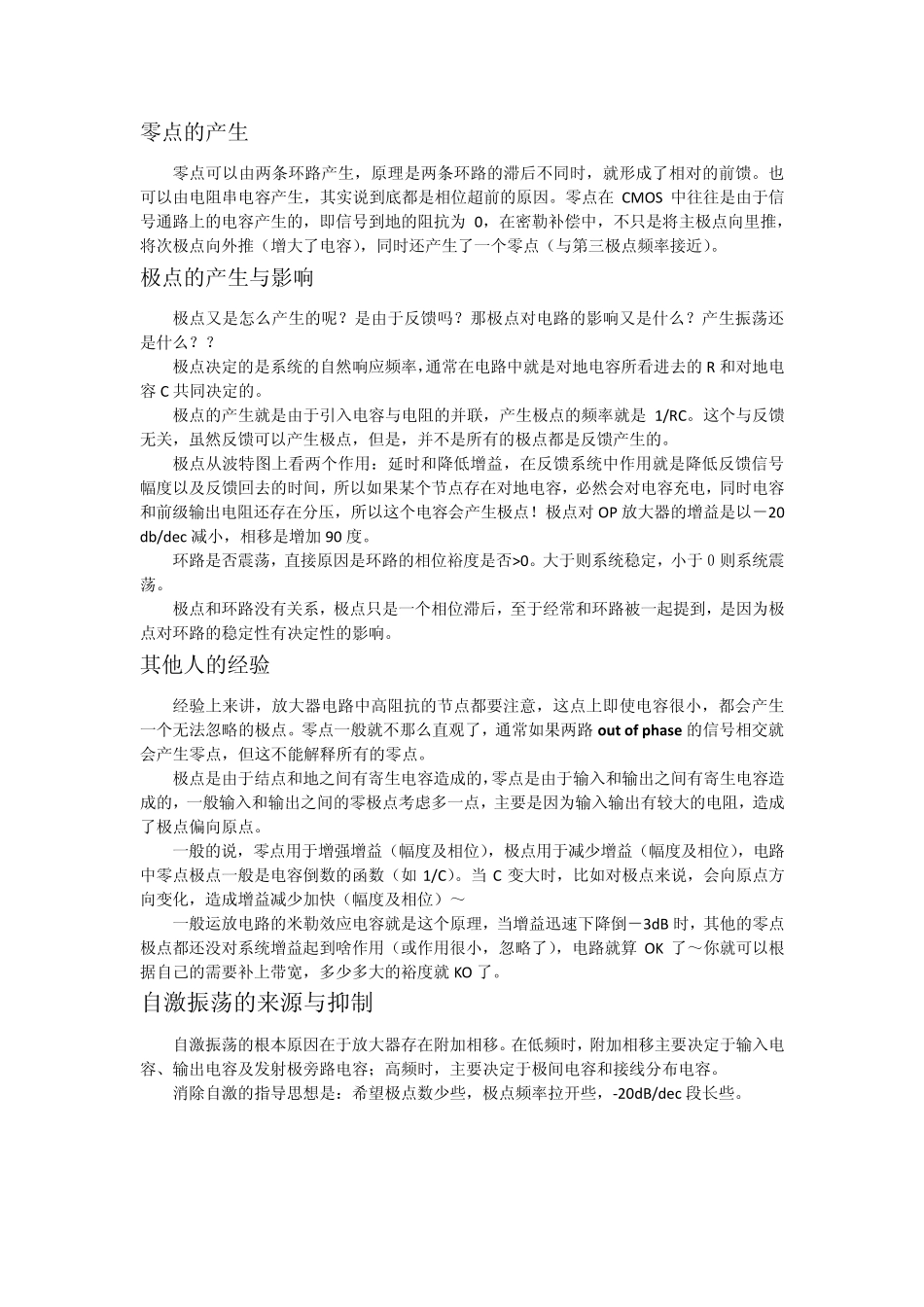

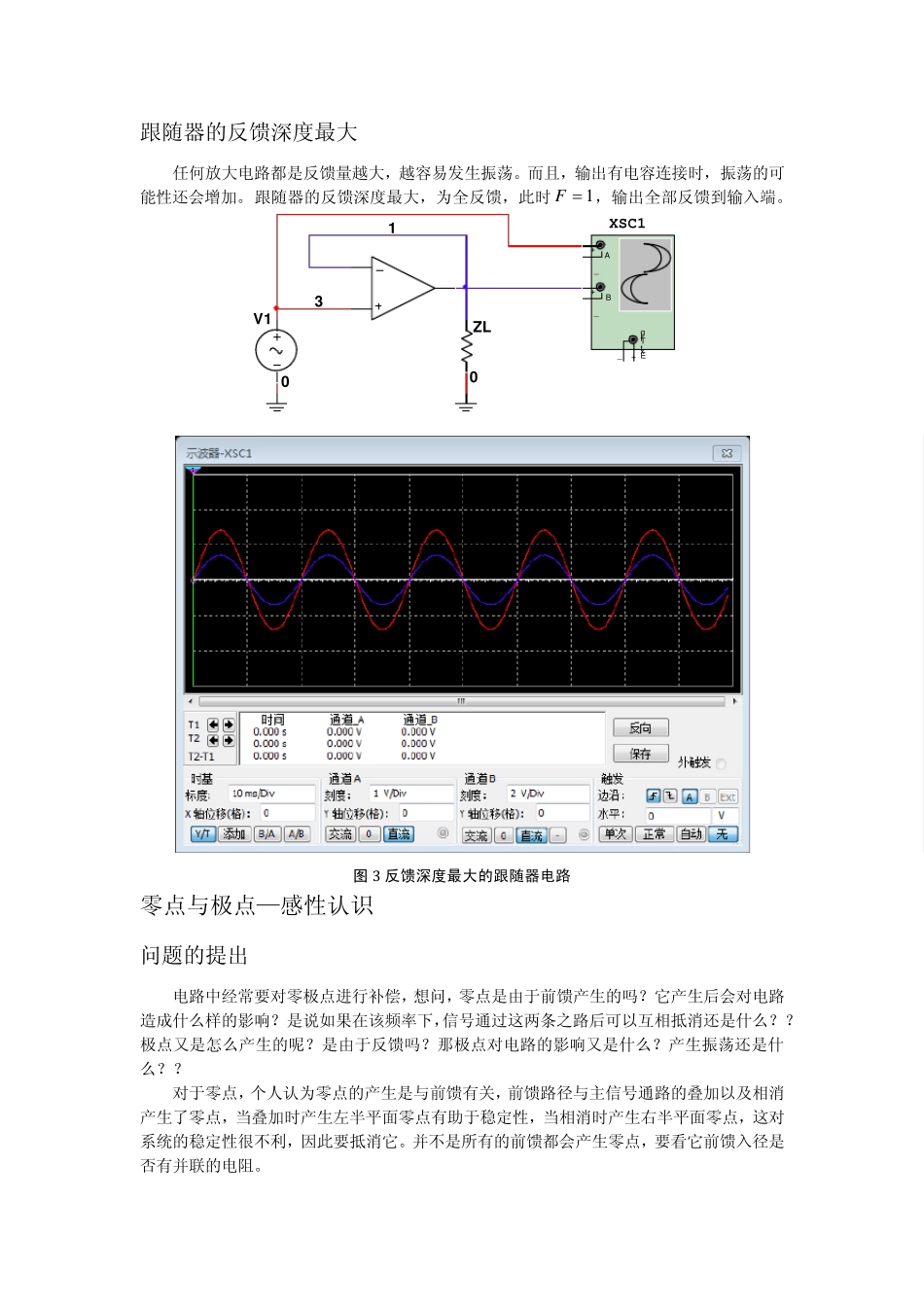

负反馈放大器电路学习心得 反馈深度 如图1 所示的反相（左）和同相（右）电路中，反馈深度的表达式为 ZfFZsZf。 图1 放大器同相与反相接法 虚短的条件 || 1openAF 是虚短成立的必要条件。所以如图2 的电路中，由于=0RsFRsRf ，因此虚短不成立，此时的放大器类似于比较器。从输入输出波形可以知道，放大器同相端的电位和反相端不相同，输出（蓝色）变为方波。 图2“虚短”成立条件测试 ZsZfZL102V103ZsZfZL102V130ZfZL0V1XSC1ABExt Trig++__+_120跟随器的反馈深度最大 任何放大电路都是反馈量越大，越容易发生振荡。而且，输出有电容连接时，振荡的可能性还会增加。跟随器的反馈深度最大，为全反馈，此时1F  ，输出全部反馈到输入端。 图3 反馈深度最大的跟随器电路 零点与极点—感性认识 问题的提出 电路中经常要对零极点进行补偿，想问，零点是由于前馈产生的吗？它产生后会对电路造成什么样的影响？是说如果在该频率下，信号通过这两条之路后可以互相抵消还是什么？？极点又是怎么产生的呢？是由于反馈吗？那极点对电路的影响又是什么？产生振荡还是什么？？ 对于零点，个人认为零点的产生是与前馈有关，前馈路径与主信号通路的叠加以及相消产生了零点，当叠加时产生左半平面零点有助于稳定性，当相消时产生右半平面零点，这对系统的稳定性很不利，因此要抵消它。并不是所有的前馈都会产生零点，要看它前馈入径是否有并联的电阻。 ZL0V1XSC1ABExt Trig++__+_013零点的产生 零点可以由两条环路产生，原理是两条环路的滞后不同时，就形成了相对的前馈。也可以由电阻串电容产生，其实说到底都是相位超前的原因。零点在 CMOS 中往往是由于信号通路上的电容产生的，即信号到地的阻抗为 0，在密勒补偿中，不只是将主极点向里推，将次极点向外推（增大了电容），同时还产生了一个零点（与第三极点频率接近）。 极点的产生与影响 极点又是怎么产生的呢？是由于反馈吗？那极点对电路的影响又是什么？产生振荡还是什么？？ 极点决定的是系统的自然响应频率，通常在电路中就是对地电容所看进去的 R 和对地电容 C 共同决定的。 极点的产生就是由于引入电容与电阻的并联，产生极点的频率就是 1/RC。这个与反馈无关，虽然反馈可以产生极点，但是，并不是所有的极点都是反馈产生的。 极点从波特图上看两个作用：延时和降低增益，在反馈系统中作用就是降低反馈信号幅度以及反馈回去的时间，所以如果某...
