教学楼荷载计算

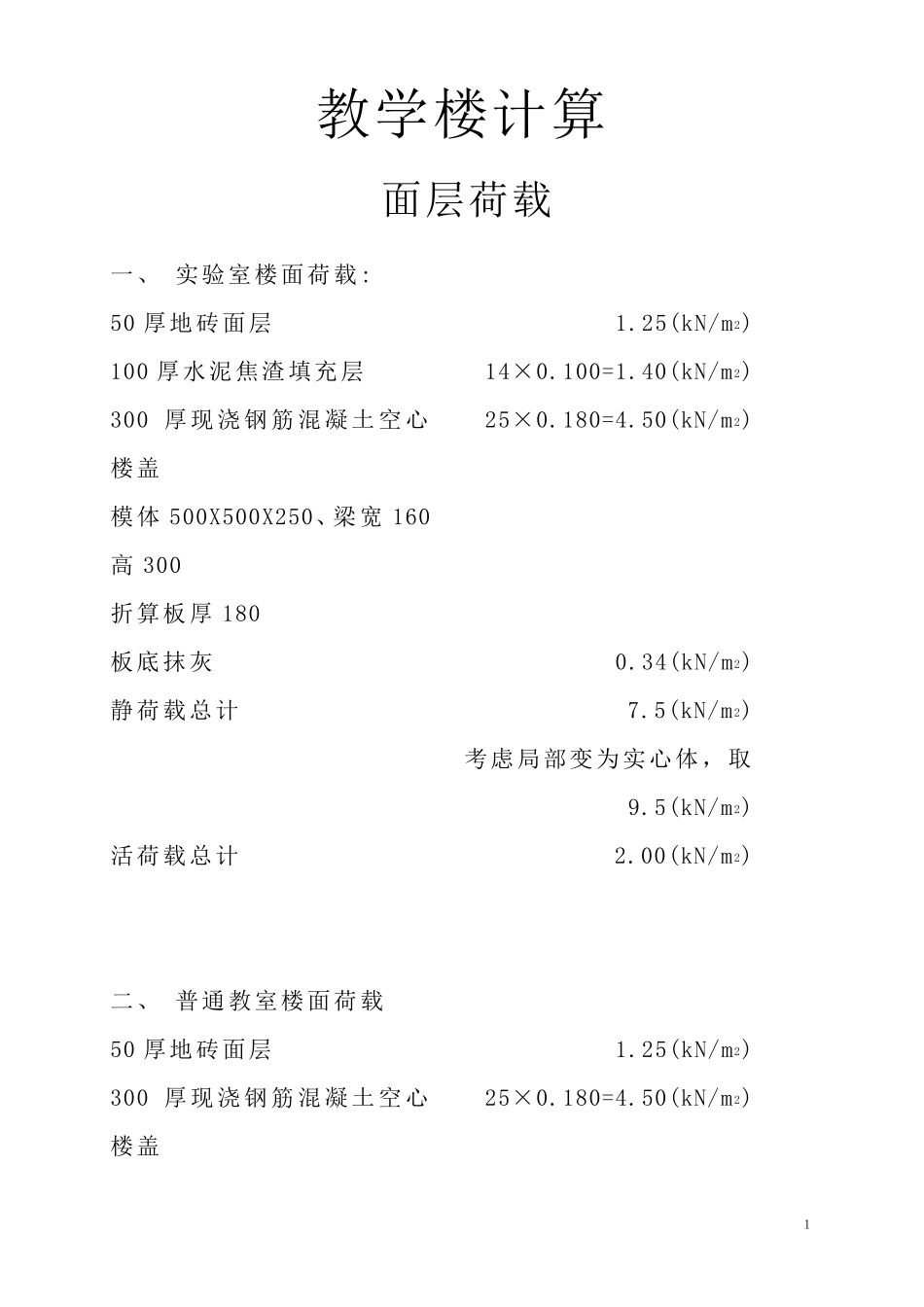

教学楼荷载计算_第1页
1/6

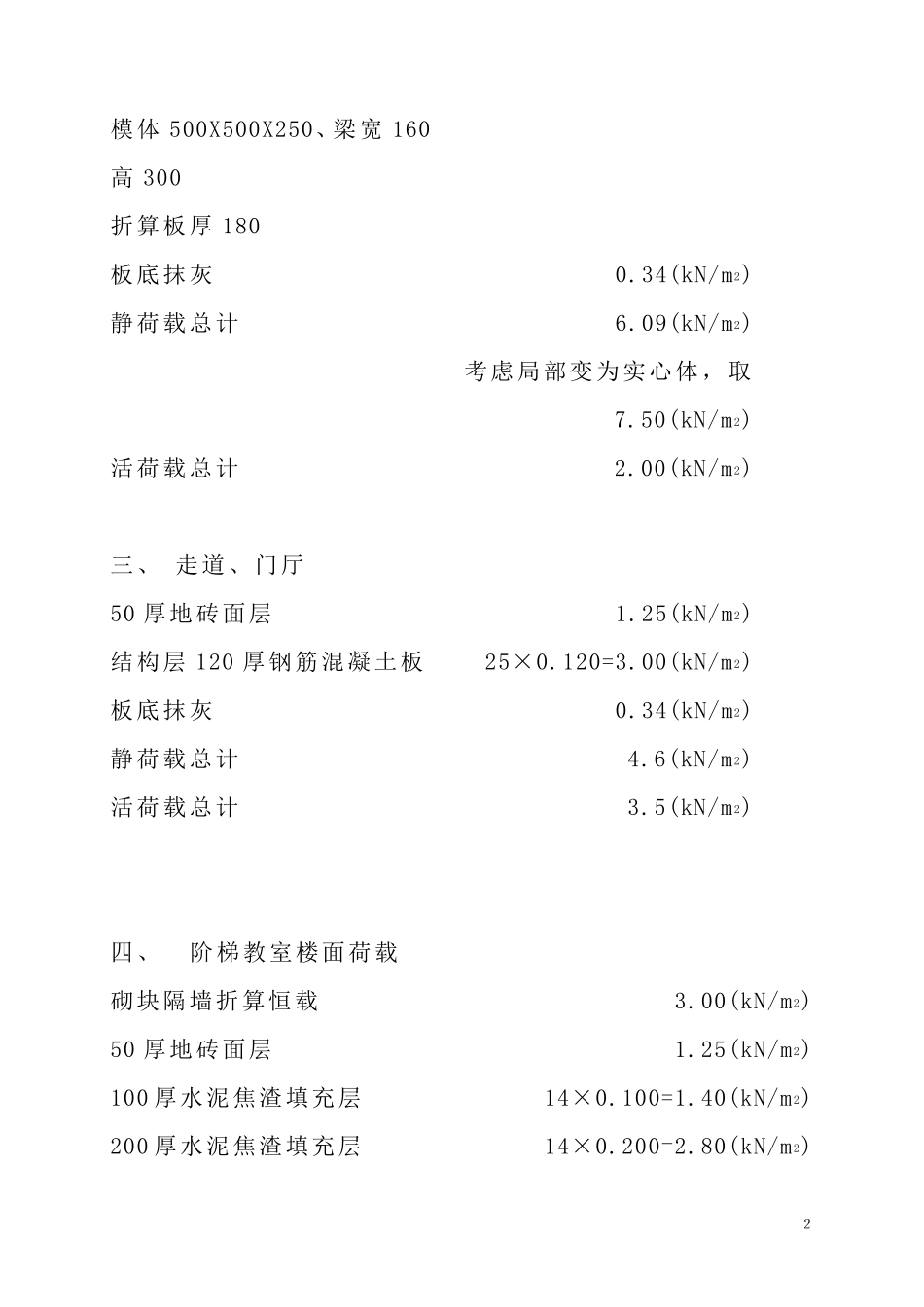

教学楼荷载计算_第2页
2/6
教学楼荷载计算_第3页
3/6
1 教学楼计算 面层荷载 一、 实验室楼面荷载: 50 厚地砖面层 1.25(kN/m2) 100 厚水泥焦渣填充层 14×0.100=1.40(kN/m2) 300 厚现 浇 钢 筋 混 凝 土 空 心楼盖 模体 500X500X250、梁宽 160高 300 折算板厚180 25×0.180=4.50(kN/m 2) 板底抹灰 0.34(kN/m2) 静荷载总计 7.5(kN/m2) 考虑局部变为实心体,取9.5(kN/m2) 活荷载总计 2.00(kN/m2) 二、 普通教室楼面荷载 50 厚地砖面层 1.25(kN/m2) 300 厚现 浇 钢 筋 混 凝 土 空 心楼盖 25×0.180=4.50(kN/m 2) 2 模体500X500X250、梁宽160高300 折算板厚180 板底抹灰 0.34(kN/m2) 静荷载总计 6.09(kN/m2) 考虑局部变为实心体,取7.50(kN/m2) 活荷载总计 2.00(kN/m2) 三、 走道、门厅 50 厚地砖面层 1.25(kN/m2) 结构层120 厚钢筋混凝土板 25×0.120=3.00(kN/m2) 板底抹灰 0.34(kN/m2) 静荷载总计 4.6(kN/m2) 活荷载总计 3.5(kN/m2) 四、 阶梯教室楼面荷载 砌块隔墙折算恒载 3.00(kN/m2) 50 厚地砖面层 1.25(kN/m2) 100 厚水泥焦渣填充层 14×0.100=1.40(kN/m2) 200 厚水泥焦渣填充层 14×0.200=2.80(kN/m2) 3 300 厚水泥焦渣填充层 14×0.300=4.20(kN/m2) 结 构 层100 厚钢 筋 混凝土板 25×0.100=2.50(kN/m 2) 板底抹灰 0.34(kN/m2) 静荷载总计 3.0+1.25+2.5+0.34=7.0(kN/m2) 1.25+1.4(2.8)+2.5+0.34=5.50(7.00)(kN/m2) 3.0+1.25+4.2+2.5+0.34=11.5(kN/m2) 活荷载总计 3.0(kN/m2) 五、 卫生间楼面荷载 30 厚面层加防水 0.70(kN/m2) 垫层找坡平均 100 厚 0.1*24=2.40(kN/m2) 结构层120 厚钢筋混凝土板 25×0.120=3.00(kN/m2) 板底抹灰 0.34(kN/m2) 静荷载总计 6.60(kN/m2) 活荷载总计 8.00(kN/m2) 六、 屋面荷载: 防水层 0.30(kN/m2) 20 厚水泥砂浆找平层 20×0.020=0.40(kN/m2) 150 厚膨胀珍珠岩找坡层 1.50(kN/m2) 4 150 厚水泥焦渣找坡层 2.50(kN/m2) 70 厚高密度聚苯板保温层 0.5×0.07=0.04(kN/m2) 水泥砂浆找平层 0.40(kN/m2) 120 厚钢筋混凝土屋面板 25×0.12=3.0(kN/m2) 300 厚现 浇 钢 筋 混 凝 土 空 心楼盖 模体 500X500X250、梁宽 160高300 折算板厚180 25×0.180=4.50(kN/m 2) 板底抹灰 0.34(kN/m2) 静荷载总计 120 厚钢筋混凝土屋面板7.00(kN/m2) 混凝土空心楼盖 10.00(kN/m2) 活荷载总计(不...
