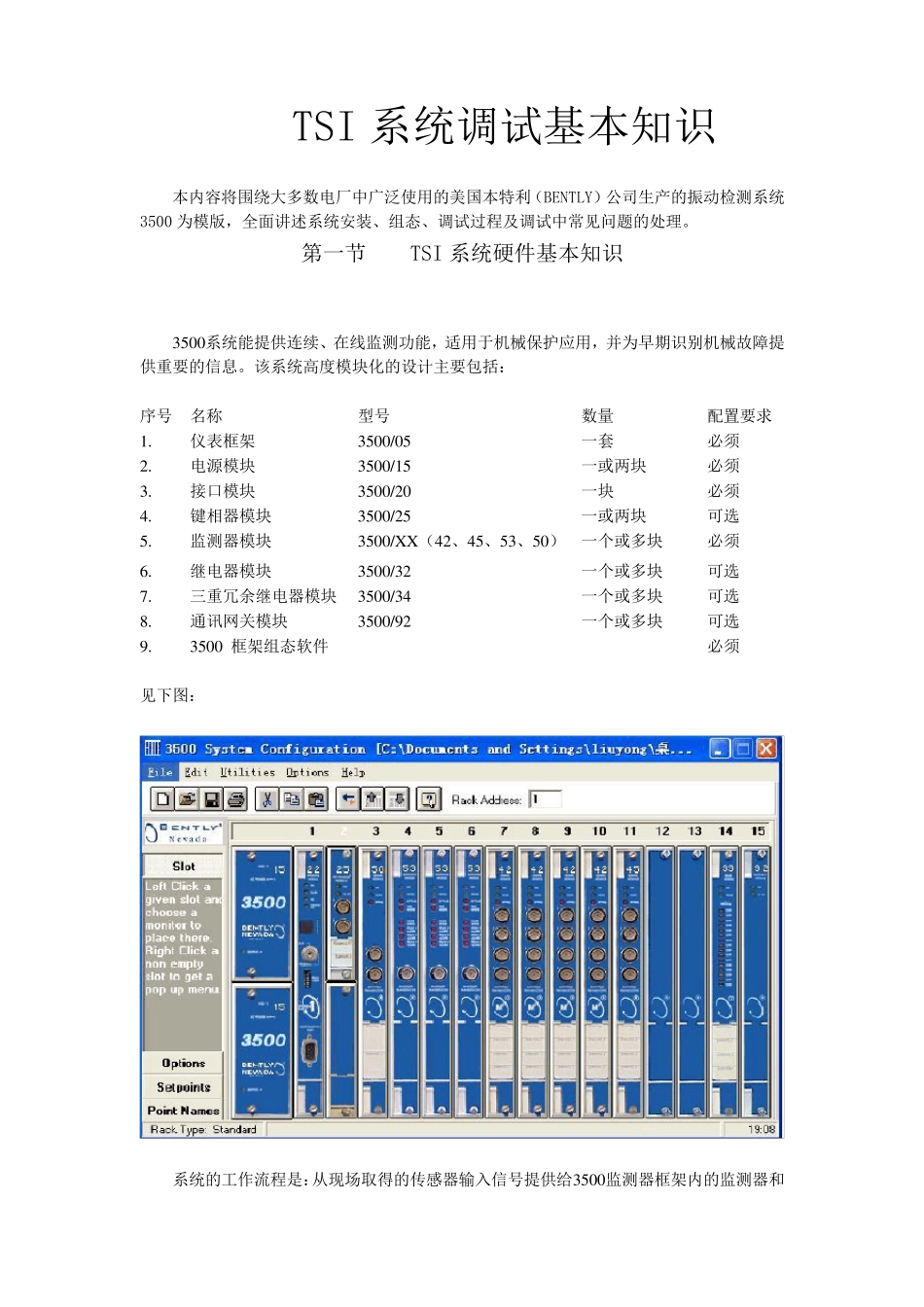

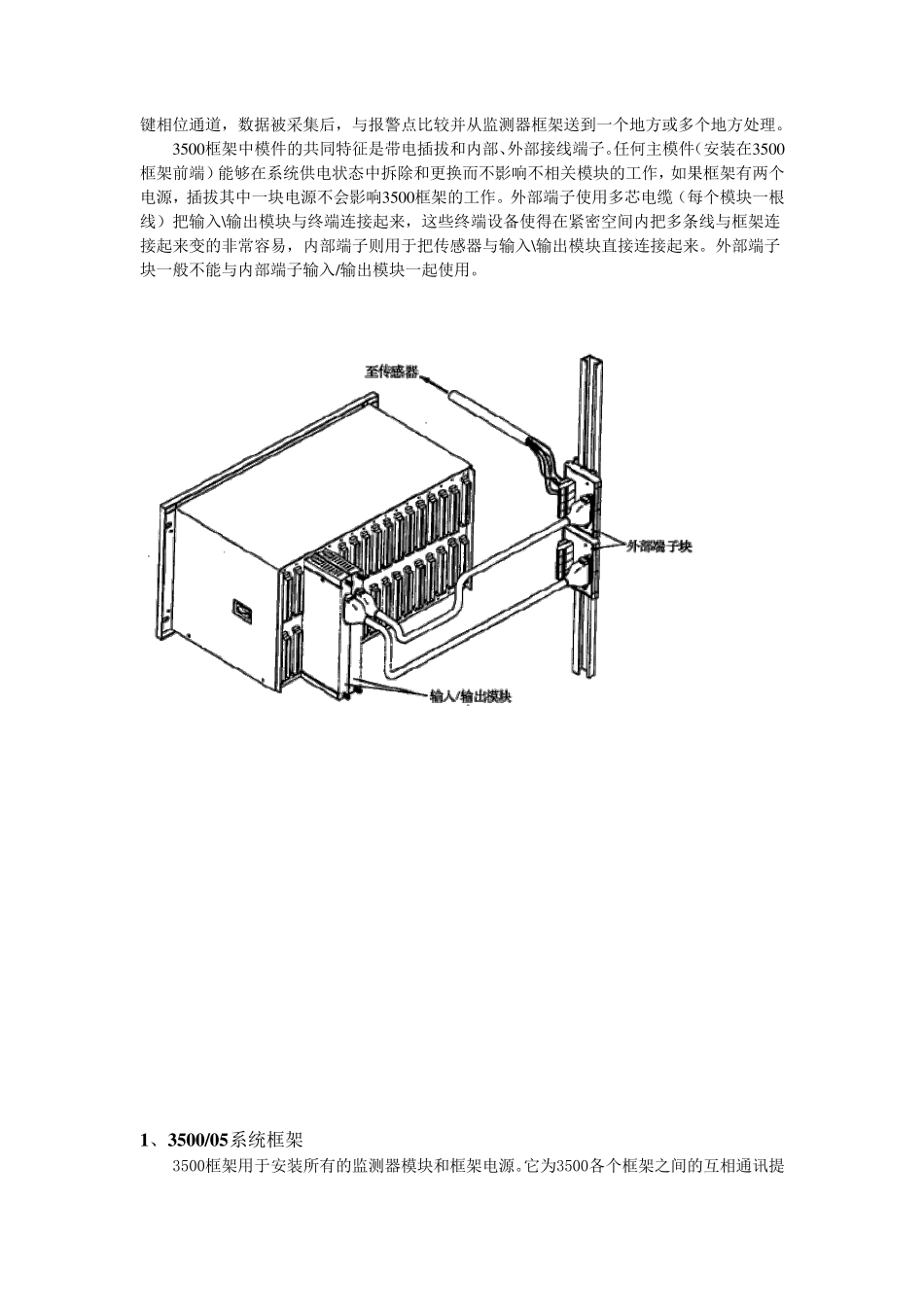

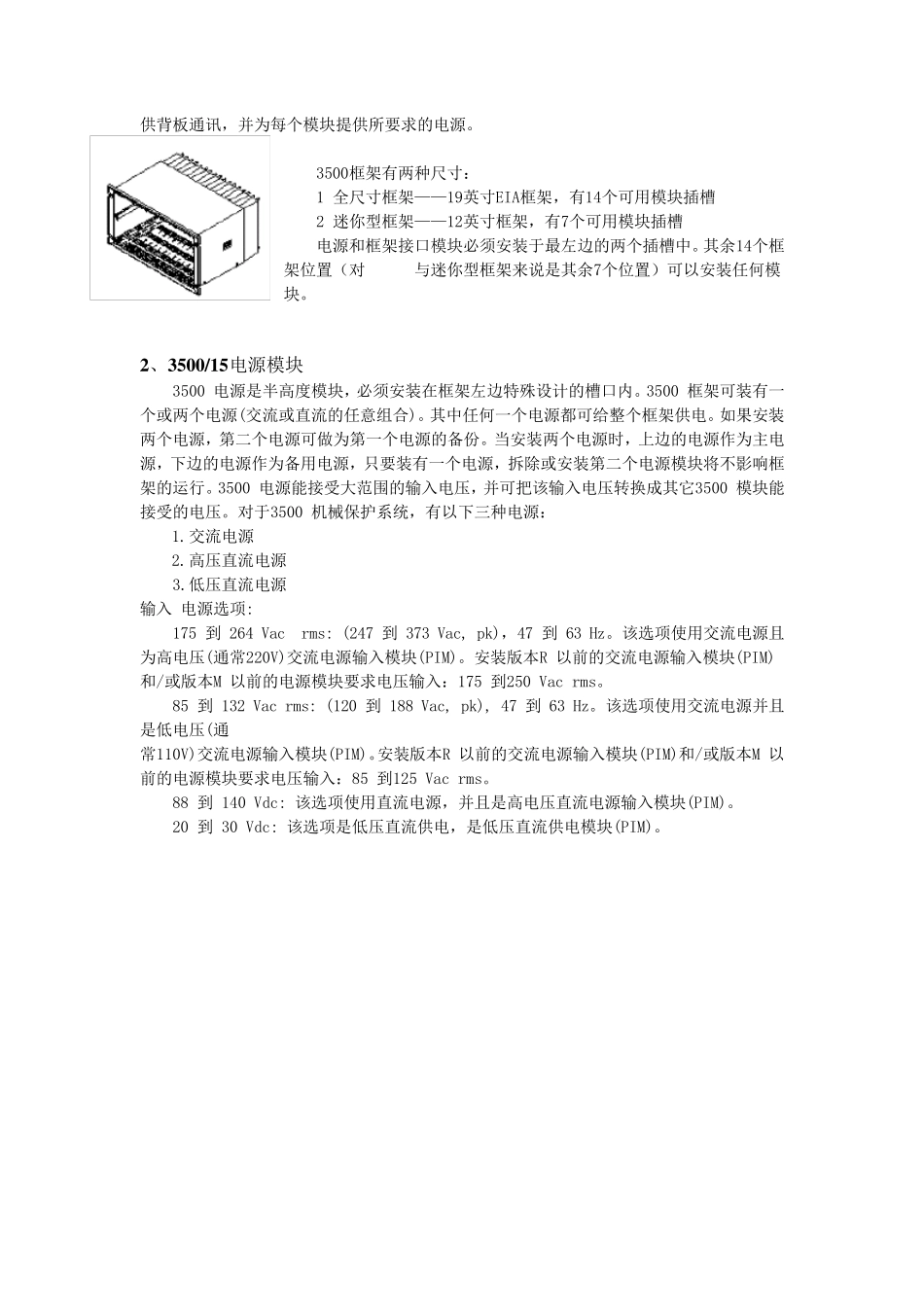

TSI 系统调试基本知识 本内容将围绕大多数电厂中广泛使用的美国本特利(BENTLY)公司生产的振动检测系统3500 为模版,全面讲述系统安装、组态、调试过程及调试中常见问题的处理。 第一节 TSI 系统硬件基本知识 3500系统能提供连续、在线监测功能,适用于机械保护应用,并为早期识别机械故障提供重要的信息。该系统高度模块化的设计主要包括: 序号 名称 型号 数量 配置要求 1. 仪表框架 3500/05 一套 必须 2. 电源模块 3500/15 一或两块 必须 3. 接口模块 3500/20 一块 必须 4. 键相器模块 3500/25 一或两块 可选 5. 监测器模块 3500/X X (42、45、53、50) 一个或多块 必须 6. 继电器模块 3500/32 一个或多块 可选 7. 三重冗余继电器模块 3500/34 一个或多块 可选 8. 通讯网关模块 3500/92 一个或多块 可选 9. 3500 框架组态软件 必须 见下图: 系统的工作流程是:从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道,数据被采集后,与报警点比较并从监测器框架送到一个地方或多个地方处理。 3500框架中模件的共同特征是带电插拔和内部、外部接线端子。任何主模件(安装在3500框架前端)能够在系统供电状态中拆除和更换而不影响不相关模块的工作,如果框架有两个电源,插拔其中一块电源不会影响3500框架的工作。外部端子使用多芯电缆(每个模块一根线)把输入\输出模块与终端连接起来,这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易,内部端子则用于把传感器与输入\输出模块直接连接起来。外部端子块一般不能与内部端子输入/输出模块一起使用。 1 、3 5 0 0 /0 5 系统框架 3500框架用于安装所有的监测器模块和框架电源。它为3500各个框架之间的互相通讯提供背板通讯,并为每个模块提供所要求的电源。 3500框架有两种尺寸: 1 全尺寸框架——19英寸EIA框架,有14个可用模块插槽 2 迷你型框架——12英寸框架,有7个可用模块插槽 电源和框架接口模块必须安装于最左边的两个插槽中。其余14个框架位置(对 与迷你型框架来说是其余7个位置)可以安装任何模块。 2 、3 5 0 0 /1 5 电源模块 3500 电源是半高度模块,必须安装在框架左边特殊设计的槽口内。3500 框架可装有一个或两个电源(交流或直流的任意组合)。其中任何一个电源都可给整个框架供电。如果安装两个电源,第二个电源可做为第一个电源的备份。当安装两个...
