本田雅阁八代专用机安装指南

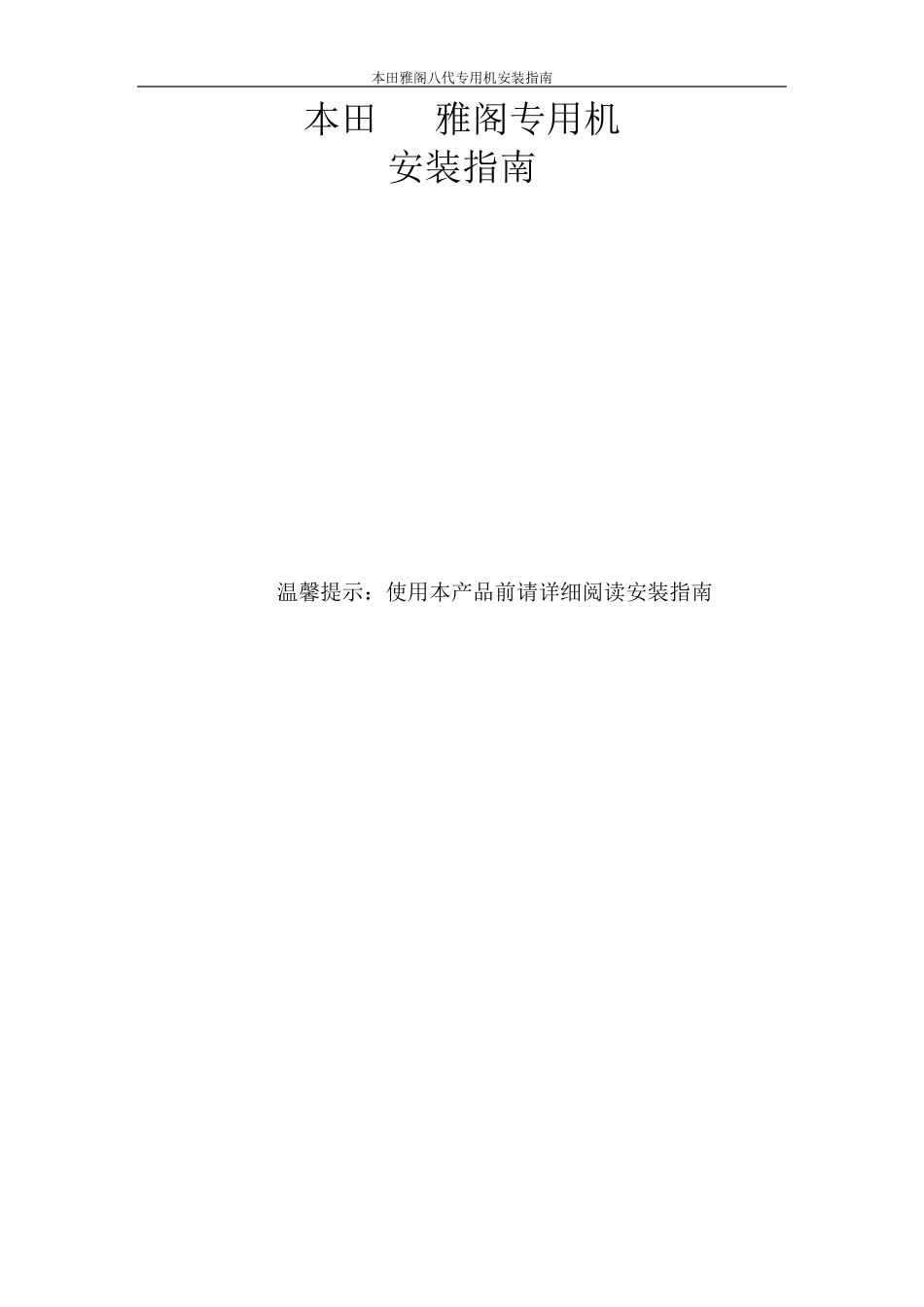

本田雅阁八代专用机安装指南_第1页
1/12

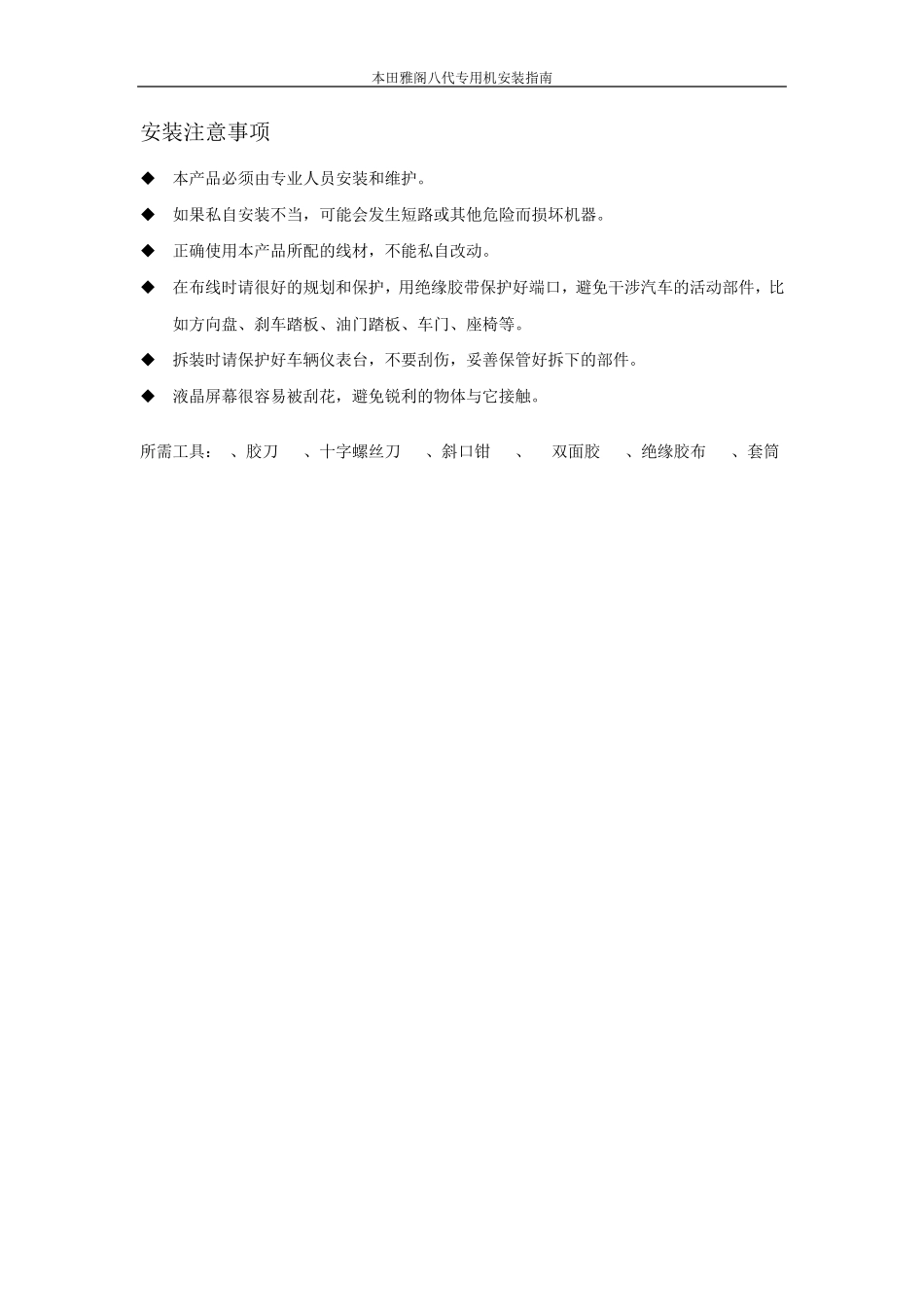

本田雅阁八代专用机安装指南_第2页
2/12
本田雅阁八代专用机安装指南_第3页
3/12
本田雅阁八代专用机安装指南 本田08雅阁专用机 安装指南 温馨提示:使用本产品前请详细阅读安装指南 本田雅阁八代专用机安装指南 安装注意事项:  本产品必须由专业人员安装和维护。  如果私自安装不当,可能会发生短路或其他危险而损坏机器。  正确使用本产品所配的线材,不能私自改动。  在布线时请很好的规划和保护,用绝缘胶带保护好端口,避免干涉汽车的活动部件,比如方向盘、刹车踏板、油门踏板、车门、座椅等。  拆装时请保护好车辆仪表台,不要刮伤,妥善保管好拆下的部件。  液晶屏幕很容易被刮花,避免锐利的物体与它接触。 所需工具:1、胶刀 2、十字螺丝刀 3、斜口钳 4、3M双面胶 5、绝缘胶布 6、套筒 本田雅阁八代专用机安装指南 1、雅阁八代原车中控内饰效果图 2、用胶刀轻撬开仪表台右边储物盒上方装饰条 3、用胶刀轻撬开原车 CD 面板左边的装饰条 4、用螺丝刀拆卸原车 CD 主机左右两边的固定螺丝 5、用胶刀轻撬开手刹后面杂物盒的装饰板 6、用胶刀轻撬松手刹周围的装饰板 本田雅阁八代专用机安装指南 7、取出手刹周围的装饰板 8、如图,拔出原车座位加热按钮的插座 9、用螺丝刀拆卸原车小 TFT 主机固定螺丝(如图所示) 10、用胶刀轻撬出小 TFT 主机(注:因周围的空间较小,轻取出以免刮花旁边的装饰板) 本田雅阁八代专用机安装指南 11、把原车小 TFT主机取出并拔掉其后面的CAN 连接线 12 注意:CD 底部隐藏两颗 8 号螺丝(如图箭头所示)也需要拆卸 13、用胶刀轻撬出 CD 主机面板 14、拔掉原车 CD 与空调面板后面的连接线 本田雅阁八代专用机安装指南 15、用螺丝刀拆卸原车 TFT 主机的固定螺丝 16、取出原车 TFT 主机外壳 17、取出原车 TFT 主机 18、用螺丝刀拆卸原车 TFT 主机固定支架下方的螺丝 本田雅阁八代专用机安装指南 19、用螺丝刀拆卸原车 TFT 主机固定支架上方的螺丝 20、拆卸原车 CD 主机、TFT 主机、空调面板后的效果图 21、用胶刀轻撬开仪表台右边的装饰板 22、扳开仪表台右边 A 柱的装饰条 本田雅阁八代专用机安装指南 23、把 CMMB/GPS 天线布置在仪表台的右上角(并把上图 21.22 的恢复原位) 24、AV IN 线材分布(注:如图把 AV 音频输出A 连接 25 图的左右声道输入 B) 25、原车 CD 插头分支插分布(注:如图把 AU X音频输入 A 连接 27 图的 AV 音频输入 B) 26、原车CD 插头分支插分布(注:如...
