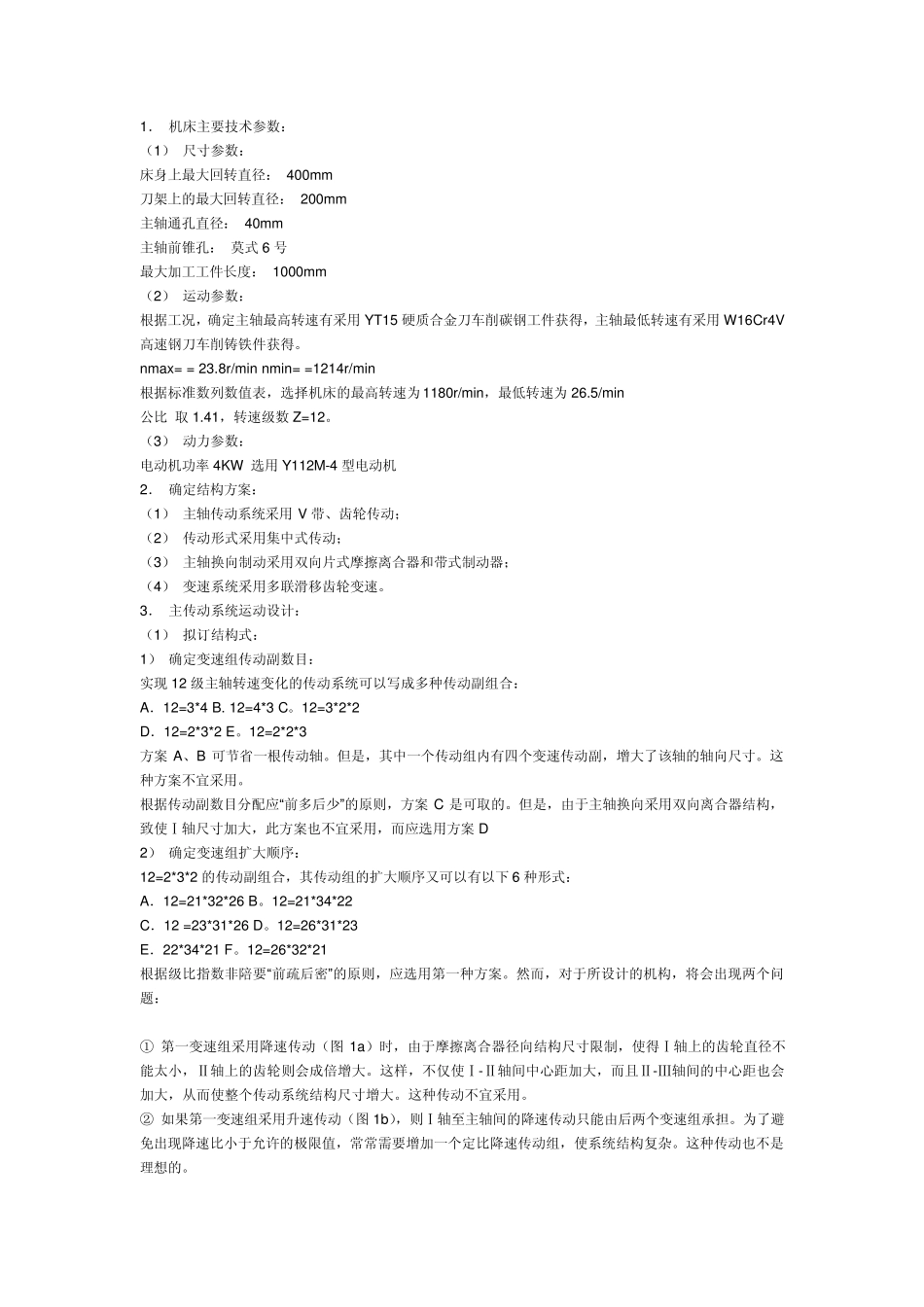

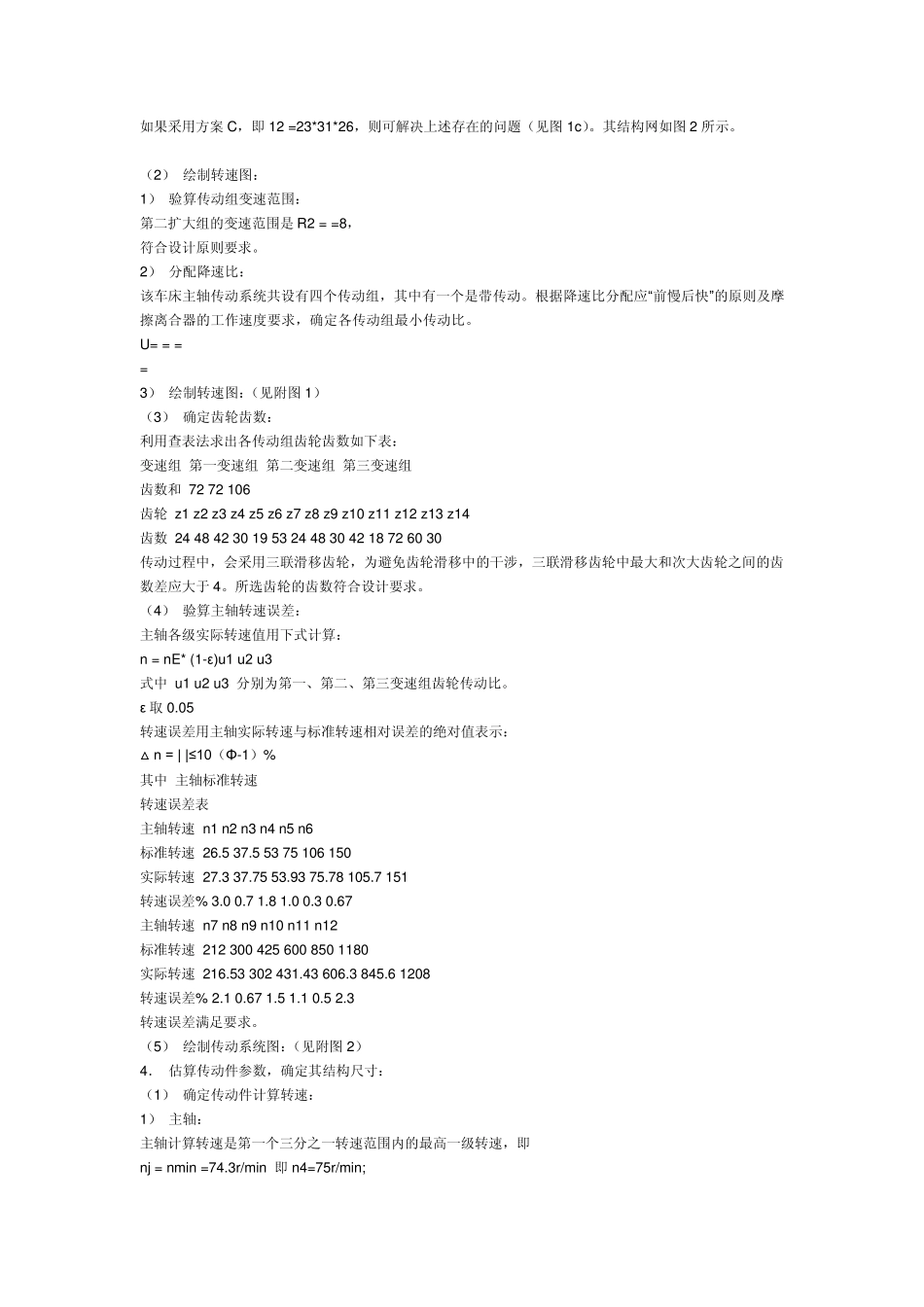

1． 机床主要技术参数： （1） 尺寸参数： 床身上最大回转直径： 400mm 刀架上的最大回转直径： 200mm 主轴通孔直径： 40mm 主轴前锥孔： 莫式 6 号 最大加工工件长度： 1000mm （2） 运动参数： 根据工况，确定主轴最高转速有采用 YT15 硬质合金刀车削碳钢工件获得，主轴最低转速有采用 W16Cr4V高速钢刀车削铸铁件获得。 nmax = = 23.8r/min nmin= =1214r/min 根据标准数列数值表，选择机床的最高转速为1180r/min，最低转速为 26.5/min 公比 取 1.41，转速级数 Z=12。 （3） 动力参数： 电动机功率 4KW 选用 Y112M-4 型电动机 2． 确定结构方案： （1） 主轴传动系统采用 V 带、齿轮传动； （2） 传动形式采用集中式传动； （3） 主轴换向制动采用双向片式摩擦离合器和带式制动器； （4） 变速系统采用多联滑移齿轮变速。 3． 主传动系统运动设计： （1） 拟订结构式： 1） 确定变速组传动副数目： 实现 12 级主轴转速变化的传动系统可以写成多种传动副组合： A．12=3*4 B. 12=4*3 C。12=3*2*2 D．12=2*3*2 E。12=2*2*3 方案 A、B 可节省一根传动轴。但是，其中一个传动组内有四个变速传动副，增大了该轴的轴向尺寸。这种方案不宜采用。 根据传动副数目分配应“前多后少”的原则，方案 C 是可取的。但是，由于主轴换向采用双向离合器结构，致使Ⅰ轴尺寸加大，此方案也不宜采用，而应选用方案 D 2） 确定变速组扩大顺序： 12=2*3*2 的传动副组合，其传动组的扩大顺序又可以有以下 6 种形式： A．12=21*32*26 B。12=21*34*22 C．12 =23*31*26 D。12=26*31*23 E．22*34*21 F。12=26*32*21 根据级比指数非陪要“前疏后密”的原则，应选用第一种方案。然而，对于所设计的机构，将会出现两个问题： ① 第一变速组采用降速传动（图 1a）时，由于摩擦离合器径向结构尺寸限制，使得Ⅰ轴上的齿轮直径不能太小，Ⅱ轴上的齿轮则会成倍增大。这样，不仅使Ⅰ-Ⅱ轴间中心距加大，而且Ⅱ-Ⅲ轴间的中心距也会加大，从而使整个传动系统结构尺寸增大。这种传动不宜采用。 ② 如果第一变速组采用升速传动（图 1b），则Ⅰ轴至主轴间的降速传动只能由后两个变速组承担。为了避免出现降速比小于允许的极限值，常常需要增加一个定比降速传动组，使系统结构复杂。这种传动也不是理想的。 如果采用方案 C，即 12 =23*31*26，则可解决上述存在的问题（见图 1c）。其结构...
