机床电气设计安装技术规范

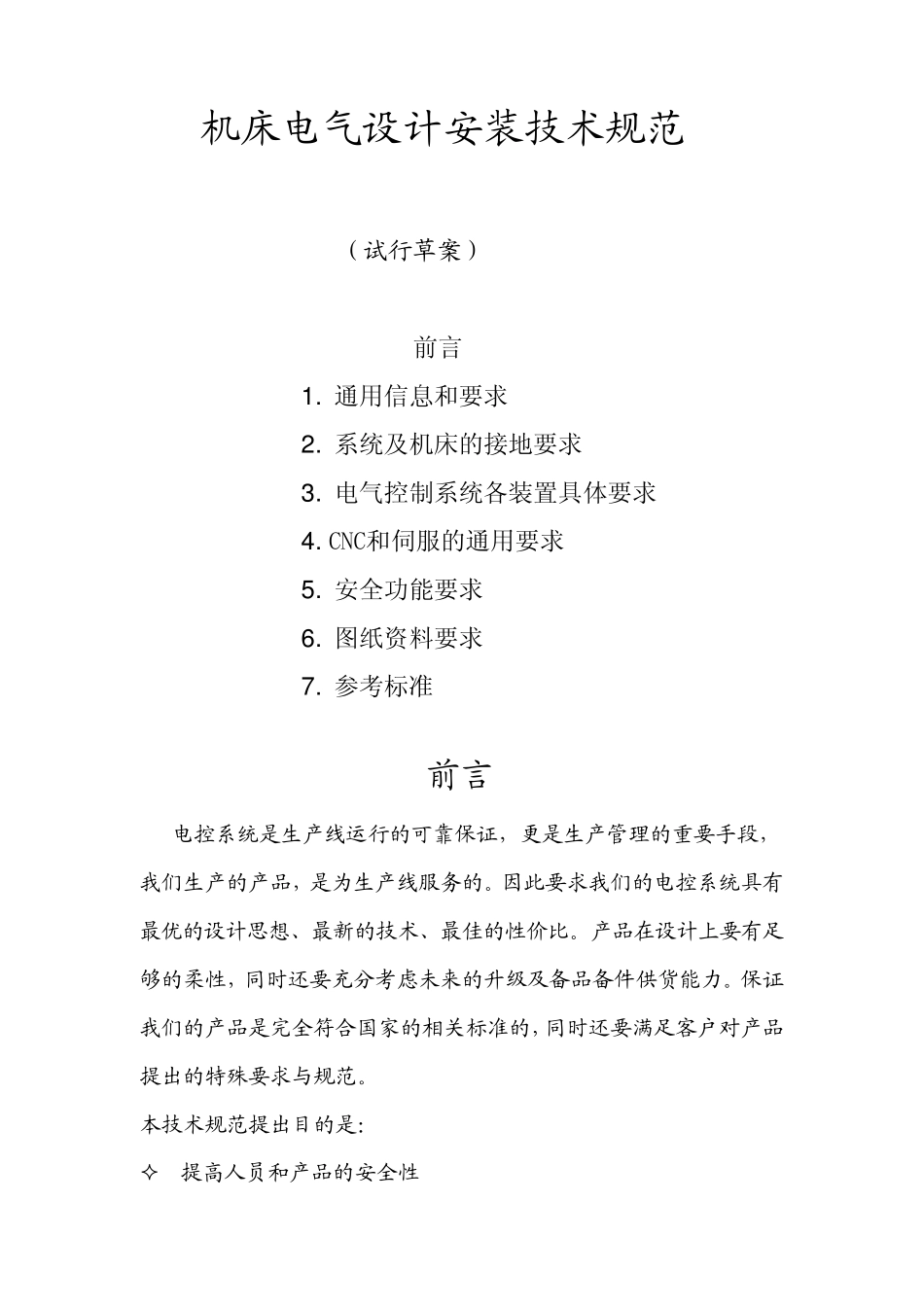

机床电气设计安装技术规范_第1页
1/17

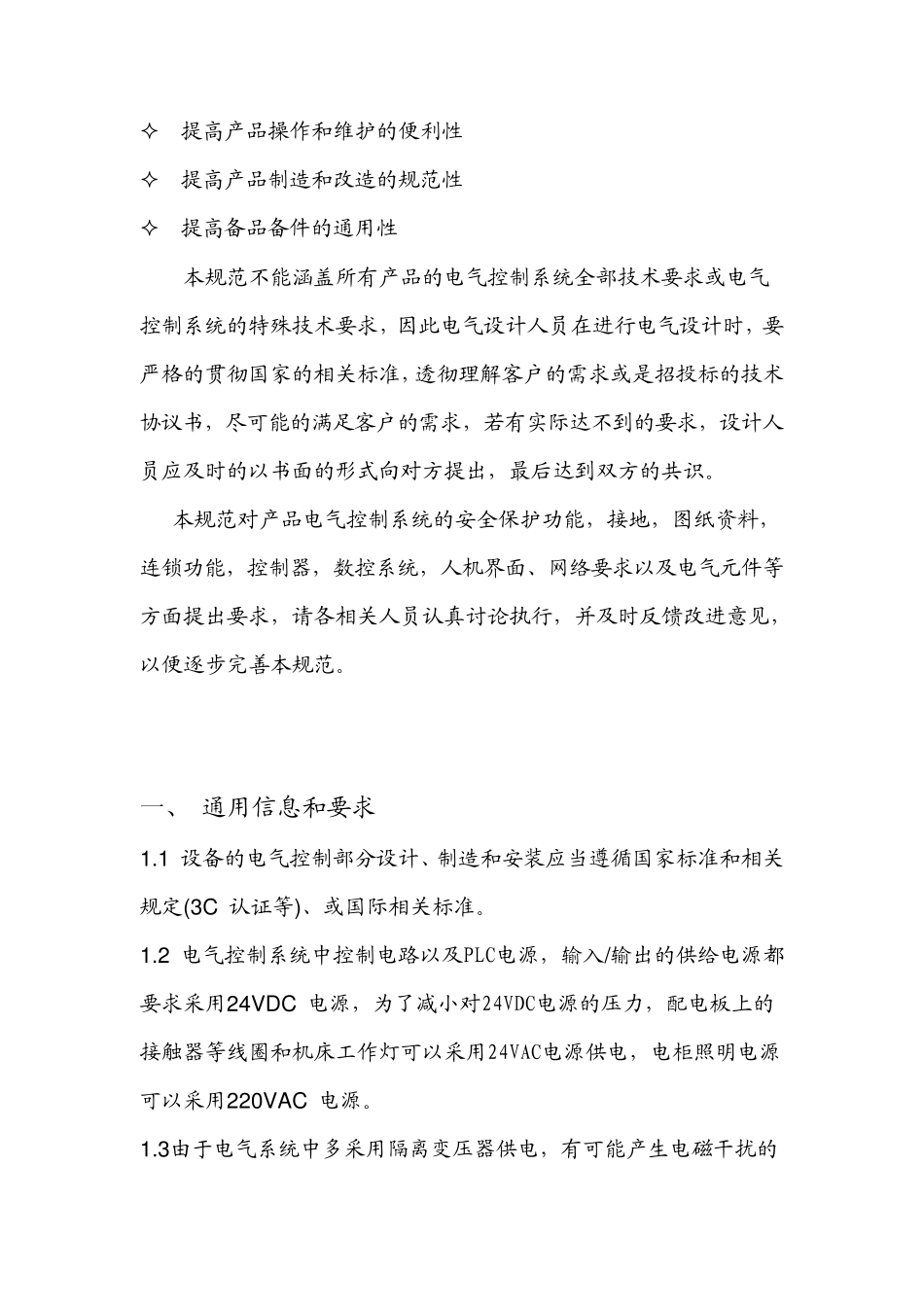

机床电气设计安装技术规范_第2页
2/17

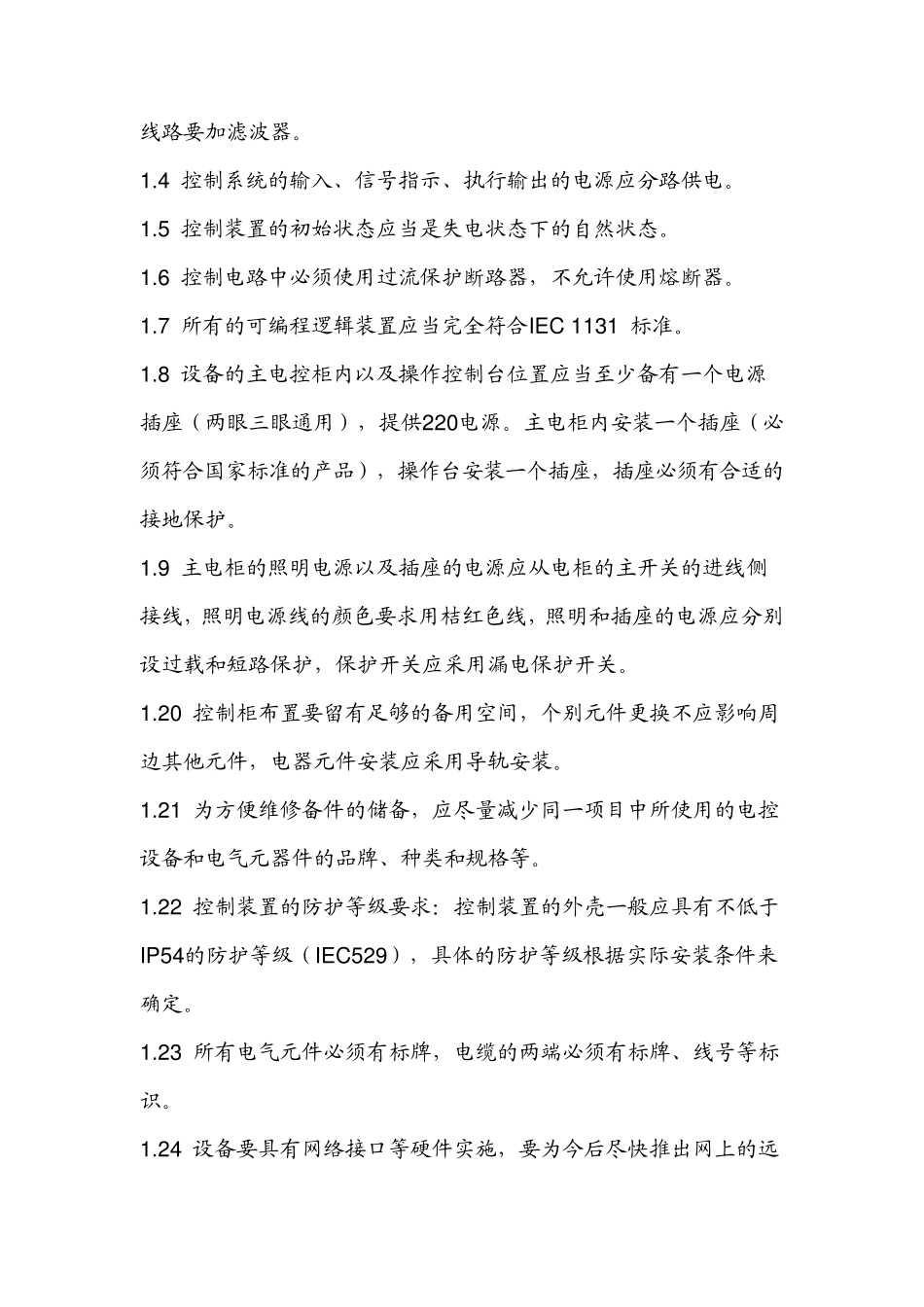

机床电气设计安装技术规范_第3页
3/17
机床电气设计安装技术规范 (试行草案) 前言 1 . 通用信息和要求 2 . 系统及机床的接地要求 3 . 电气控制系统各装置具体要求 4 . CNC和伺服的通用要求 5 . 安全功能要求 6 . 图纸资料要求 7 . 参考标准 前言 电控系统是生产线运行的可靠保证,更是生产管理的重要手段,我们生产的产品,是为生产线服务的。因此要求我们的电控系统具有最优的设计思想、最新的技术、最佳的性价比。产品在设计上要有足够的柔性,同时还要充分考虑未来的升级及备品备件供货能力。保证我们的产品是完全符合国家的相关标准的,同时还要满足客户对产品提出的特殊要求与规范。 本技术规范提出目的是:  提高人员和产品的安全性  提高产品操作和维护的便利性  提高产品制造和改造的规范性  提高备品备件的通用性 本规范不能涵盖所有产品的电气控制系统全部技术要求或电气控制系统的特殊技术要求,因此电气设计人员在进行电气设计时,要严格的贯彻国家的相关标准,透彻理解客户的需求或是招投标的技术协议书,尽可能的满足客户的需求,若有实际达不到的要求,设计人员应及时的以书面的形式向对方提出,最后达到双方的共识。 本规范对产品电气控制系统的安全保护功能,接地,图纸资料,连锁功能,控制器,数控系统,人机界面、网络要求以及电气元件等方面提出要求,请各相关人员认真讨论执行,并及时反馈改进意见,以便逐步完善本规范。 一、 通用信息和要求 1.1 设备的电气控制部分设计、制造和安装应当遵循国家标准和相关规定(3C 认证等)、或国际相关标准。 1.2 电气控制系统中控制电路以及PLC电源,输入/输出的供给电源都要求采用24VDC 电源,为了减小对24VDC电源的压力 ,配 电板 上 的接触 器等线 圈 和机床 工 作灯 可以采用24VAC电源供电,电柜 照 明 电源可以采用220VAC 电源。 1.3由 于 电气系统中多 采用隔 离 变 压器供电,有可能产生 电磁 干 扰 的 线路要加滤波器。 1.4 控制系统的输入、信号指示、执行输出的电源应分路供电。 1.5 控制装置的初始状态应当是失电状态下的自然状态。 1.6 控制电路中必须使用过流保护断路器,不允许使用熔断器。 1.7 所有的可编程逻辑装置应当完全符合IEC 1131 标准。 1.8 设备的主电控柜内以及操作控制台位置应当至少备有一个电源插座(两眼三眼通用),提供220电源。主电柜内安装一个插座(必须符合国家标准的产品),操作台安装一...
