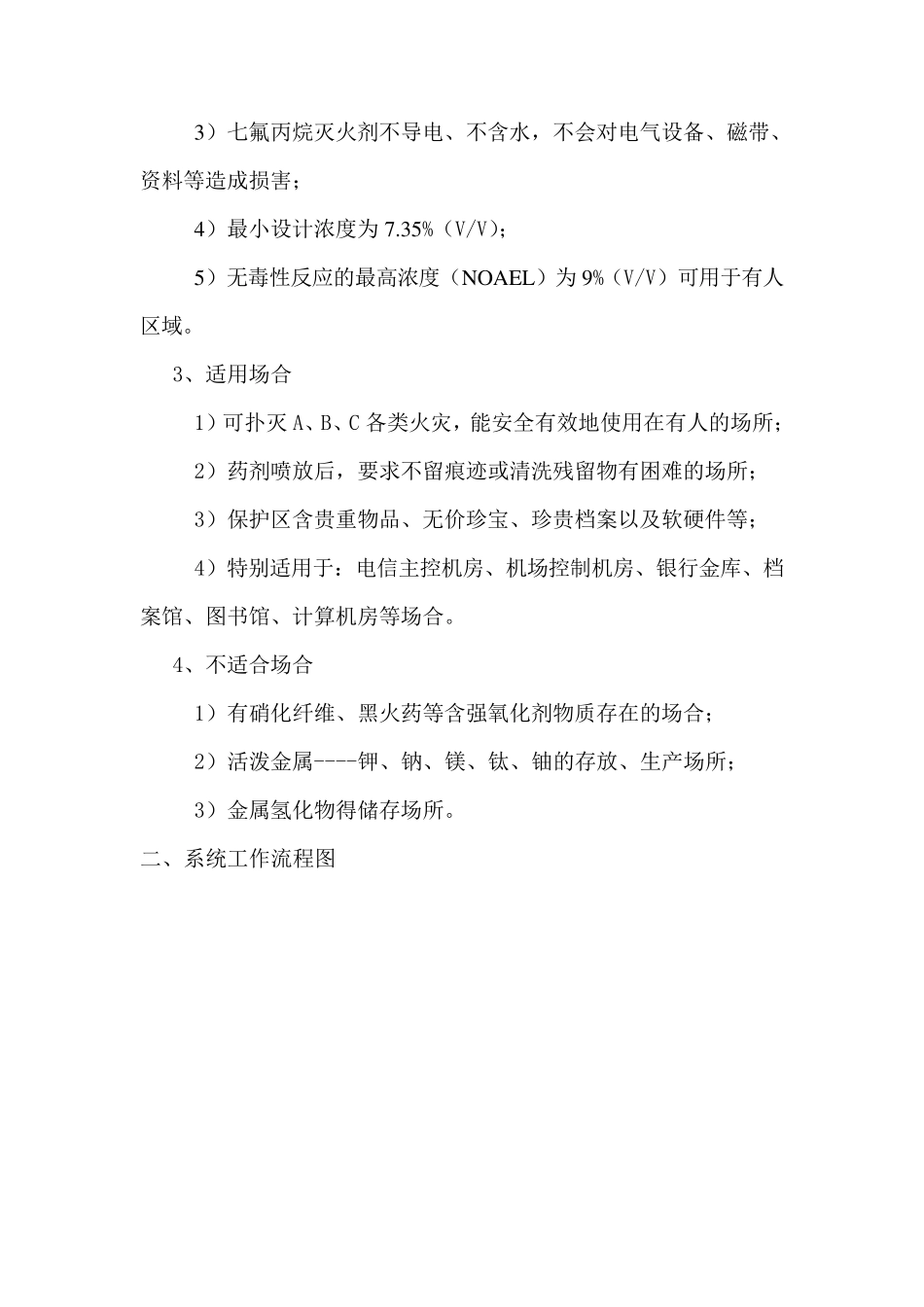

机房七氟丙烷气体灭火系统方案 淮安市第四人民医院 江苏鼎天融兴科技有限公司 机房七氟丙烷气体灭火系统设计施工方案 一、 概述 1、系统简介 为了达到保护大气臭氧层的目的，1986 年世界主要国家签订了著名的《蒙特利尔公约》，决定逐步停止使用哈龙灭火剂。七氟丙烷的灭火剂的灭火效能高、速度快、无二次污染，是哈龙灭火剂咋现阶段比较理想的替代品。为此，我公司开发了 QMQ 系列、GQQ 系列七氟丙烷自动灭火系统（HFC-227ea）。 QMQ 系列由储存瓶、液体单向阀、高压软管、集流管、选择阀、管网、喷头及自动灭火控制器等部件组成，GQQ 系列由储存瓶、高压软管、箱体、箱体喷头及自动灭火控制器等部件组成。QMQ 系统产品在20时的储存压力为 4.2Mpa，最高工作压力(50ºC 时)为5.3Mpa，GQQ 系统产品在20 时的储存压力为 2.5Mpa，最高工作压力(50ºC 时)为 3.4Mpa。 七氟丙烷灭火系统具有喷射后无残留物、药剂毒性低等优点，可安全地使用在有人场所。 2、灭火剂特点 1）七氟丙烷是一种无色、无味的气体，对臭氧层的耗 损 潜 能值（ODP）为 0，符 合 《蒙特利尔公约》要求 ，是理想的哈龙灭火剂替代物； 2）以 物理方式 和 化 学 方式 灭火，是新 型 高效低毒的灭火剂，它的灭火浓 度低，钢 瓶使用最少 ，所占 空 间 小 ； 3）七氟丙烷灭火剂不导电、不含水，不会对电气设备、磁带、资料等造成损害； 4）最小设计浓度为 7.35%（V/V）； 5）无毒性反应的最高浓度（NOAEL）为 9%（V/V）可用于有人区域。 3、适用场合 1）可扑灭A、B、C 各类火灾，能安全有效地使用在有人的场所； 2）药剂喷放后，要求不留痕迹或清洗残留物有困难的场所； 3）保护区含贵重物品、无价珍宝、珍贵档案以及软硬件等； 4）特别适用于：电信主控机房、机场控制机房、银行金库、档案馆、图书馆、计算机房等场合。 4、不适合场合 1）有硝化纤维、黑火药等含强氧化剂物质存在的场合； 2）活泼金属----钾、钠、镁、钛、铀的存放、生产场所； 3）金属氢化物得储存场所。 二、系统工作流程图 图1 七氟丙烷自动灭火系统工作流程图 三、系统组成、技术参数 1 、七氟丙烷自动灭火系统组成 七氟丙烷自动灭火系统由火灾报警系统、灭火控制系统和灭火装置三大部分组成，灭火装置由灭火储存装置及管网系统两部分组成。 2 、七氟丙烷自动灭火系统分类 1 ）七氟丙烷自动灭火系统为全淹没灭火系统。全淹没灭火系统是...
