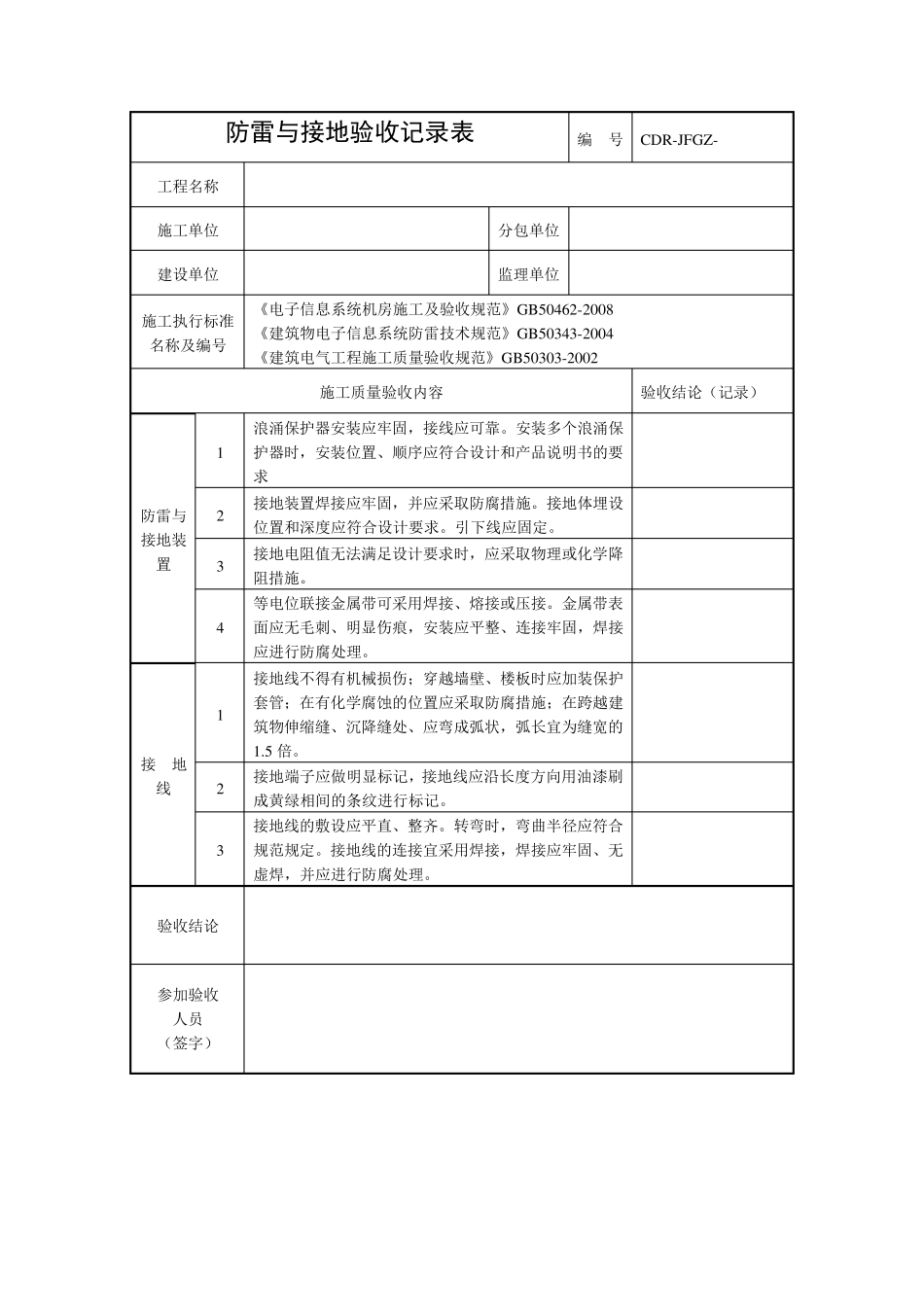

防雷与接地验收记录表 编 号 CDR-JFGZ- 工程名称 施工单位 分包单位 建设单位 监理单位 施工执行标准名称及编号 《电子信息系统机房施工及验收规范》GB50462-2008 《建筑物电子信息系统防雷技术规范》GB50343-2004 《建筑电气工程施工质量验收规范》GB50303-2002 施工质量验收内容 验收结论（记录） 防雷与接地装置 1 浪涌保护器安装应牢固，接线应可靠。安装多个浪涌保护器时，安装位置、顺序应符合设计和产品说明书的要求 2 接地装置焊接应牢固，并应采取防腐措施。接地体埋设位置和深度应符合设计要求。引下线应固定。 3 接地电阻值无法满足设计要求时，应采取物理或化学降阻措施。 4 等电位联接金属带可采用焊接、熔接或压接。金属带表面应无毛刺、明显伤痕，安装应平整、连接牢固，焊接应进行防腐处理。 接 地 线 1 接地线不得有机械损伤；穿越墙壁、楼板时应加装保护套管；在有化学腐蚀的位置应采取防腐措施；在跨越建筑物伸缩缝、沉降缝处、应弯成弧状，弧长宜为缝宽的1.5 倍。 2 接地端子应做明显标记，接地线应沿长度方向用油漆刷成黄绿相间的条纹进行标记。 3 接地线的敷设应平直、整齐。转弯时，弯曲半径应符合规范规定。接地线的连接宜采用焊接，焊接应牢固、无虚焊，并应进行防腐处理。 验收结论 参加验收 人员 （签字） 供配电系统验收记录表 编 号 CDR-JFGZ- 工程名称 施工单位 分包单位 建设单位 监理单位 施工执行标准名称及编号 《建筑电气工程施工质量验收规范》GB 50303 《电子信息系统机房施工及验收规范》GB50462-2008 施工质量验收内容 验收结论（记录） 通 用 1 电气装置、配件及其附属技术文件是否齐全； 2 线缆的型号、规格、敷设方式、相序、导通性、标志、保护等是否符合设计要求，已经隐蔽的应检查相关的隐蔽工程记录； 3 照明装置的型号、规格、安装方式、外观质量及开关动作的准确性与灵活性是否符合设计要求。 4 电气装置的型号、规格、安装方式是否符合设计要求； 电 气 装 置 1 电气装置的安装应牢固可靠、标志明确、内外清洁。安装垂直度偏差宜小于1.5‰；同类电气设备的安装高度，在设计无规定时应一致 2 开关、插座应按设计位置暗装，接线应正确、牢固。不间断电源插座应与其他电源插座有明显的形状或颜色区别 3 落地安装的电源箱、柜应有基座。安装前，应按接线图检查内部接线。基座及电源箱、柜安装应牢固，箱、柜内部不应受额外...
