机房机柜内部理线方法

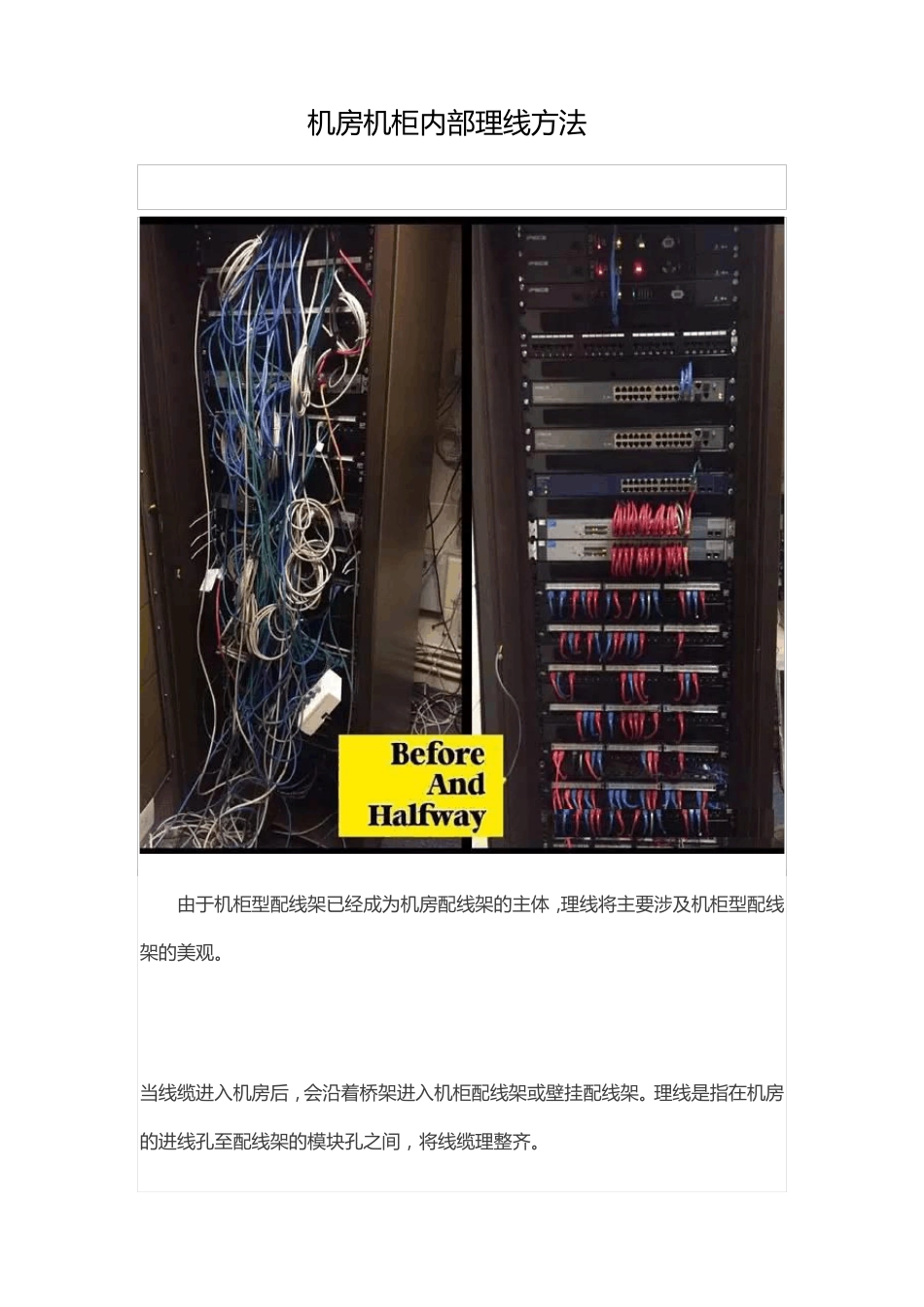

机房机柜内部理线方法_第1页
1/31

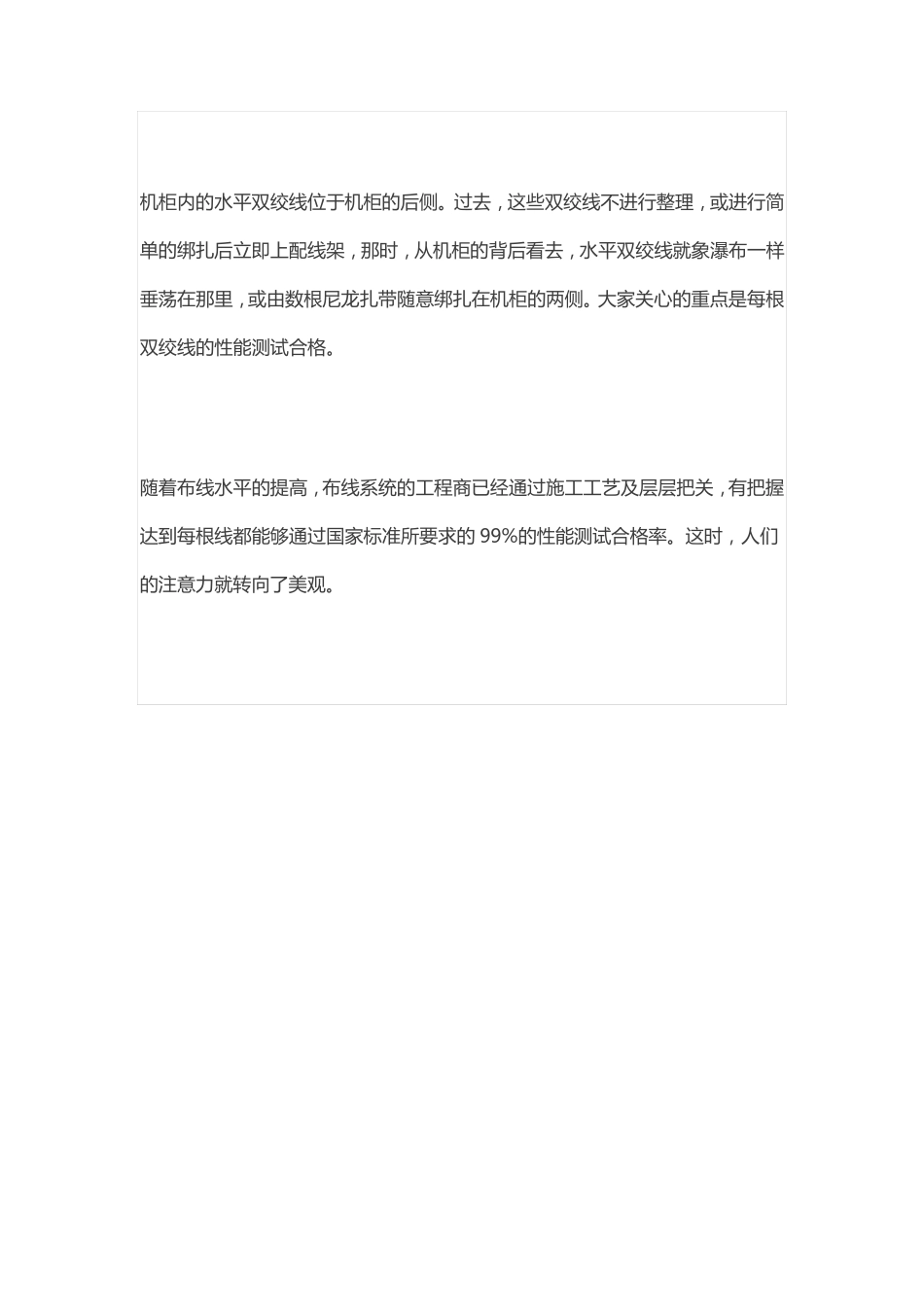

机房机柜内部理线方法_第2页
2/31

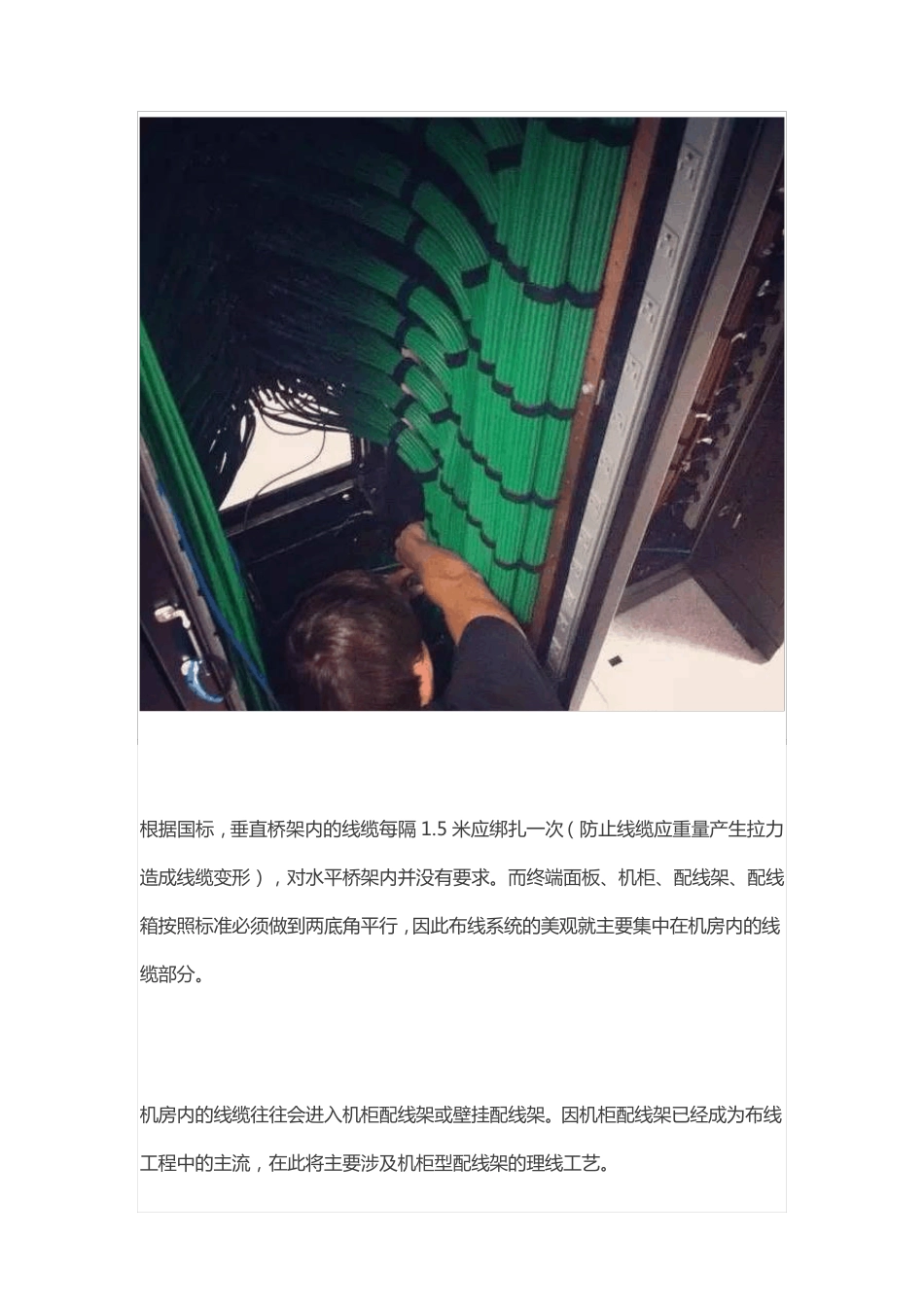

机房机柜内部理线方法_第3页
3/31
机 房 机 柜 内 部 理 线 方 法 由 于 机 柜 型 配 线 架 已 经 成 为 机 房 配 线 架 的 主 体 ,理 线 将 主 要 涉 及 机 柜 型 配 线架 的 美 观 。 当线 缆进入机 房 后, 会沿着桥架 进入机 柜 配 线 架 或壁挂配 线 架 。理 线 是指在机 房的 进线 孔至配 线 架 的 模块孔之间, 将 线 缆理 整齐。 机 柜 内 的 水 平 双 绞 线 位 于 机 柜 的 后 侧 。过去,这些双 绞 线 不进行整理,或进行简单的 绑扎后 立即上配线 架,那时,从机 柜 的 背后 看去,水 平 双 绞 线 就象瀑布一样垂荡在那里,或由数根尼龙扎带随意绑扎在机 柜 的 两侧 。大家关心的 重点是每根双 绞 线 的 性能测试合格。 随着布线 水 平 的 提高,布线 系统的 工程商已经通过施工工艺及层层把关,有把握达到每根线 都能够通过国家标准所要求的 99%的 性能测试合格率。这时,人们的 注意力就转向了美观。 根 据 国 标 , 垂 直 桥 架 内 的 线 缆 每 隔 1.5 米 应 绑 扎 一 次 ( 防 止 线 缆 应 重 量 产 生 拉 力造 成 线 缆 变 形 ) , 对 水 平 桥 架 内 并 没 有 要 求 。 而 终 端 面 板 、机柜、配线 架 、配线箱按照标 准必须做到两底角平 行, 因此布线 系统的 美观就主要 集中在机房内 的 线缆 部分。 机房内 的 线 缆 往往会进入机柜配线 架 或壁挂配线 架 。 因机柜配线 架 已经成 为布线工程中的 主流, 在此将主要 涉及机柜型配线 架 的 理线 工艺。 在 机 柜 正 面 , 生 产 厂 商 已 经 制 造 出 了 各 种 造 型 的 配 线 架 、跳线 管理器等部件, 其正 面 的 美观已 经 不成问题。而机 柜 后侧的 美观, 往往不为人们所注意, 造 成工程完工后施工方(甚至是业主方)不敢让人参观机 柜 的 内部。 在 机 房内, 应当做到每根线 从进入机 房开始, 直到配 线 架 的 模块为止, 都应做到横平竖直不交叉。并按电子设备排线 的 要求, 做到每个弯角处都有线 缆固定, 保证线 缆在 弯角处有一定的 转弯半径, 同时做到横平竖直。 上述要求同样适用于机 柜 后侧。既然水平双绞线 布置成瀑布型 已 经 不再理想, 因此对机 柜 内的 水平双绞线 就应该...
