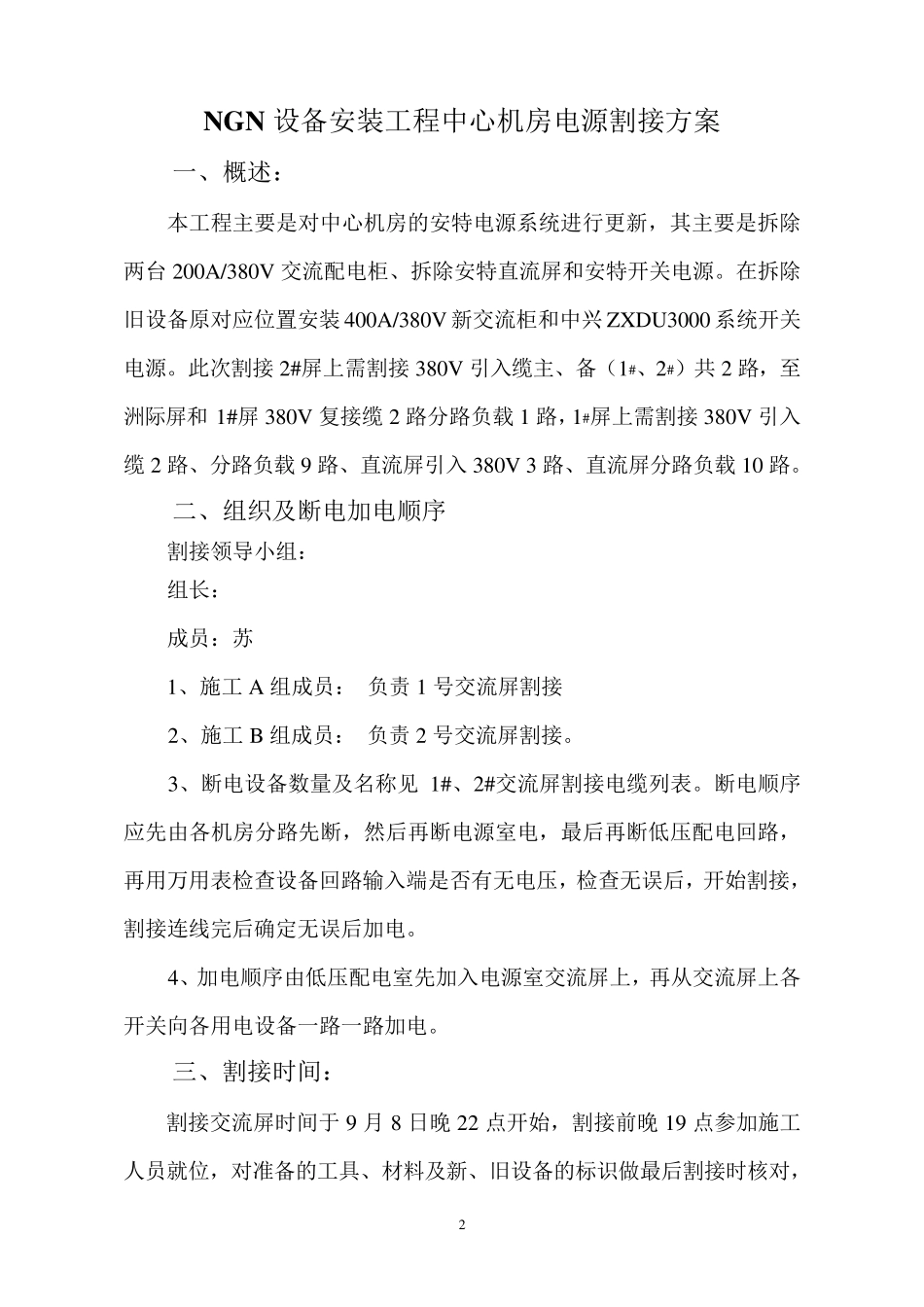

NGN 设备安装工程项目中心机房 电源割接方案 立 卷 人: 审 核 人: 技 术 负 责 人: 单 位 负 责 人: 通信工程分公司 N G N 项目部 2006 年 9 月 3 日 2 NGN 设备安装工程中心机房电源割接方案 一、概述： 本工程主要是对中心机房的安特电源系统进行更新，其主要是拆除两台 200A/380V 交流配电柜、拆除安特直流屏和安特开关电源。在拆除旧设备原对应位置安装400A/380V 新交流柜和中兴 ZXDU3000 系统开关电源。此次割接2#屏上需割接380V 引入缆主、备（1#、2#）共 2 路，至洲际屏和 1#屏 380V 复接缆 2 路分路负载 1 路，1#屏上需割接380V 引入缆 2 路、分路负载 9 路、直流屏引入 380V 3 路、直流屏分路负载 10 路。 二、组织及断电加电顺序 割接领导小组： 组长： 成员：苏 1、施工A 组成员： 负责 1 号交流屏割接 2、施工B 组成员： 负责 2 号交流屏割接。 3、断电设备数量及名称见 1#、2#交流屏割接电缆列表。断电顺序应先由各机房分路先断，然后再断电源室电，最后再断低压配电回路，再用万用表检查设备回路输入端是否有无电压，检查无误后，开始割接，割接连线完后确定无误后加电。 4、加电顺序由低压配电室先加入电源室交流屏上，再从交流屏上各开关向各用电设备一路一路加电。 三、割接时间： 割接交流屏时间于 9 月 8 日晚 22 点开始，割接前晚 19 点参加施工人员就位，对准备的工具、材料及新、旧设备的标识做最后割接时核对， 3 割接历时 8 个小时。 四、交流屏割接 1、割接前的准备工作①首先摸清各屏的输入项序、贴好标签。②摸清输出分路的数量、电流量和去向并贴好标签（三项负载标明项序）。 2、断电前检查各供电支路的负载是否工作正常（需各值班岗配合） 3、停电前要对各电池组进行合测并做好记录，停电后每半小时测量1 次，发现落后电池及时报告，并及时采取措施。 4、割接开始：首先按负载电流的大小，先三项后单项的原则依次断开各负载开关后由总负责通知发电房断开交流开关，并挂好警示牌。施工人员在施工现场测量交流 380V 输入，确认为零后方可进行其它操作。 5、按先入后出和先火后零的原则拆除导线，并用绝缘胶带包好线头。 6、拆除机房柜确保设备完好。 7、清理线槽。 8、用50m2 铜线从地排接入机架保护地。 9、安装新设备机架，底角用∮10 膨胀螺栓对地固定调机架垂直度、确保牢固可靠。 10、按主、备或（...
