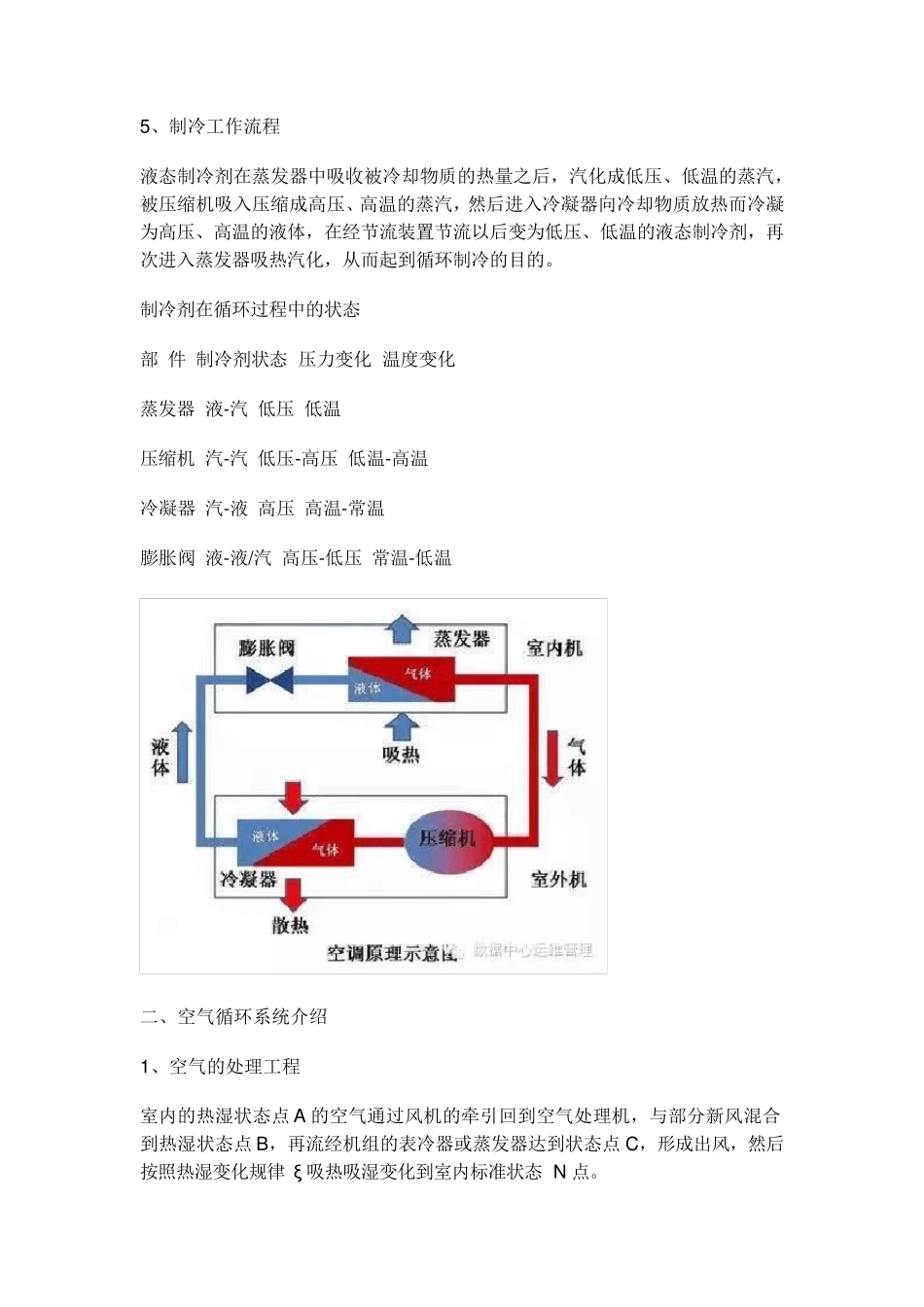

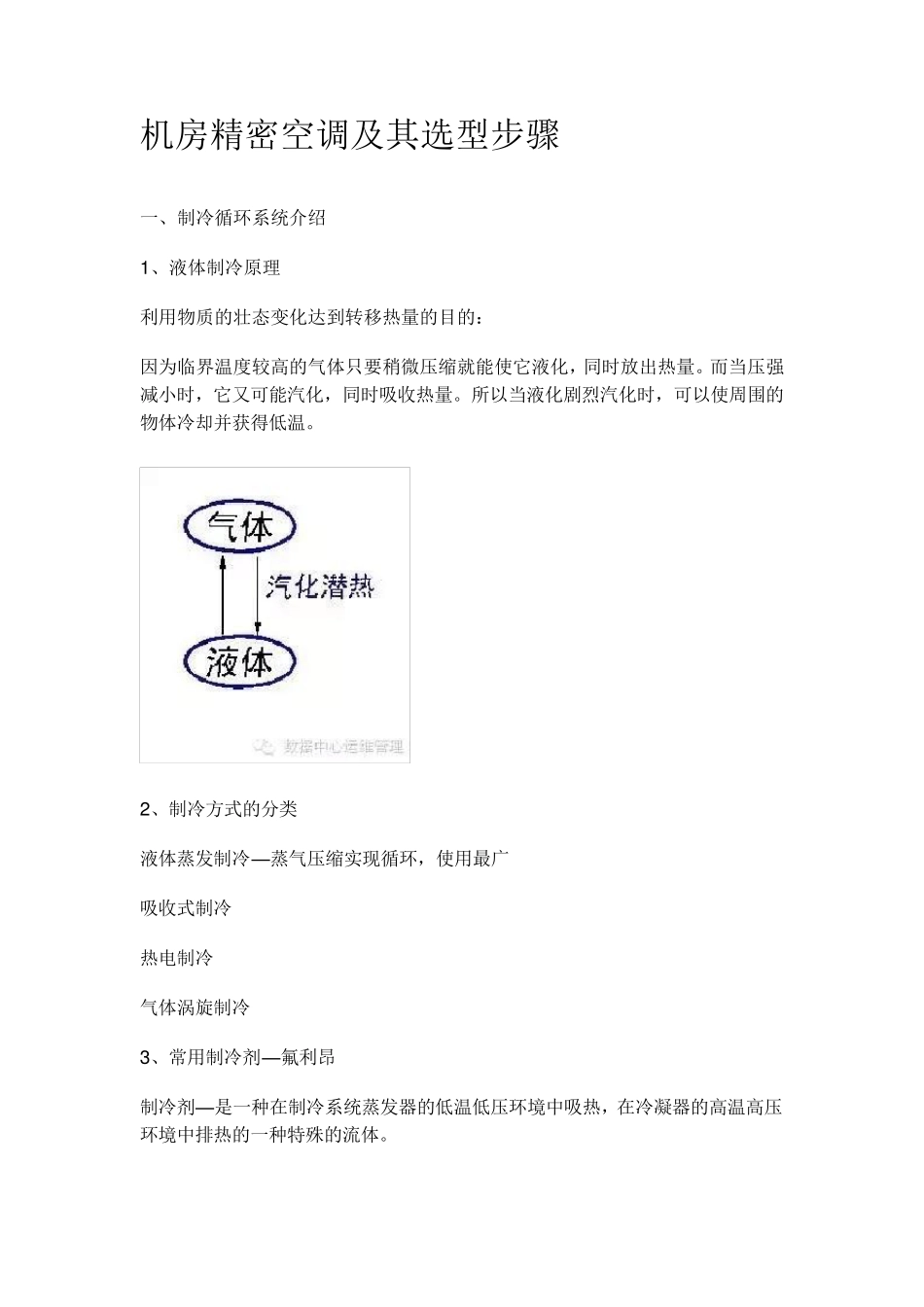

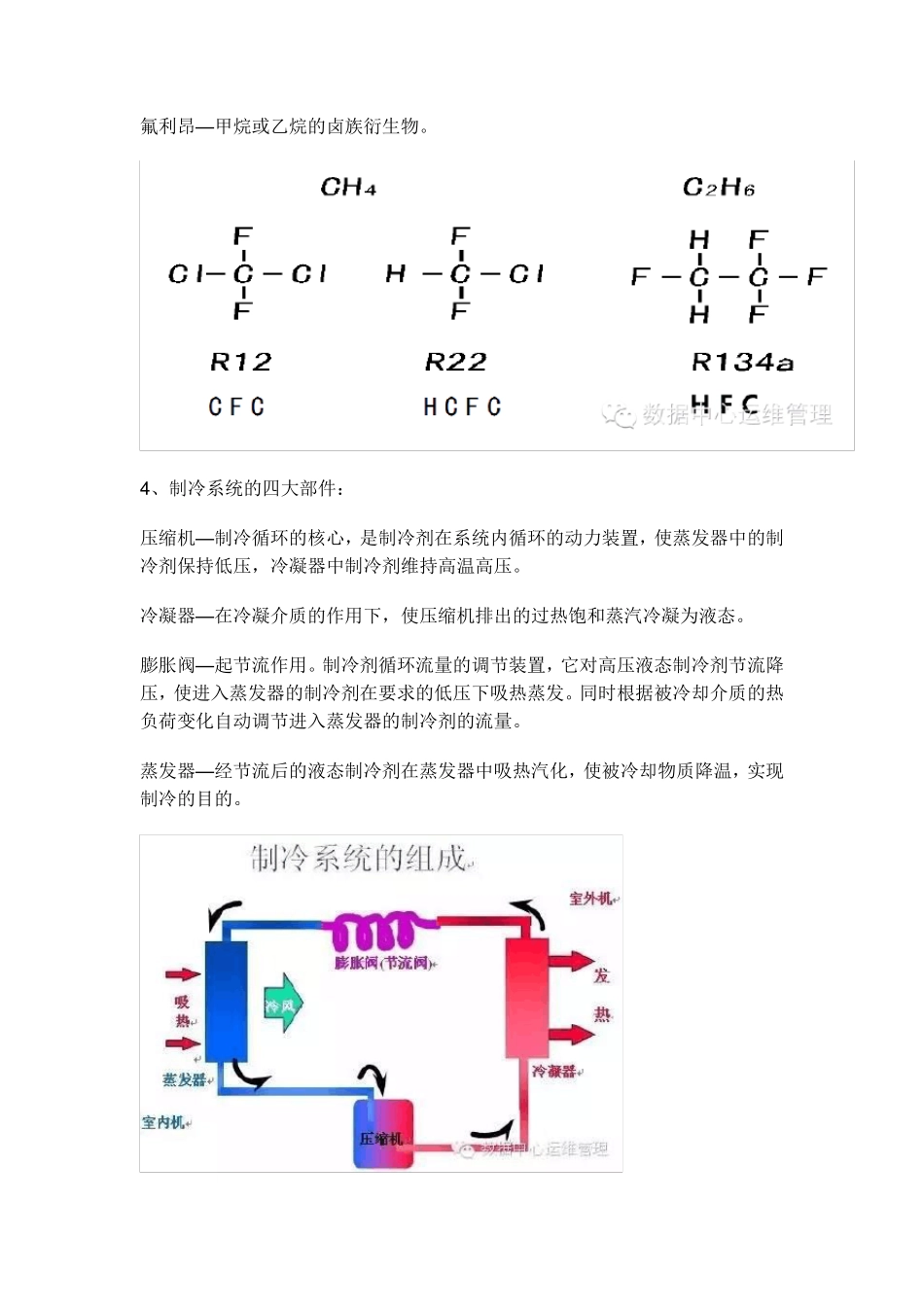

机房精密空调及其选型步骤 一、制冷循环系统介绍 1 、液体制冷原理 利用物质的壮态变化达到转移热量的目的: 因为临界温度较高的气体只要稍微压缩就能使它液化,同时放出热量。而当压强减小时,它又可能汽化,同时吸收热量。所以当液化剧烈汽化时,可以使周围的物体冷却并获得低温。 2 、制冷方式的分类 液体蒸发制冷—蒸气压缩实现循环,使用最广 吸收式制冷 热电制冷 气体涡旋制冷 3 、常用制冷剂—氟利昂 制冷剂—是一种在制冷系统蒸发器的低温低压环境中吸热,在冷凝器的高温高压环境中排热的一种特殊的流体。 氟利昂—甲烷或乙烷的卤族衍生物。 4 、制冷系统的四大部件: 压缩机—制冷循环的核心,是制冷剂在系统内循环的动力装置,使蒸发器中的制冷剂保持低压,冷凝器中制冷剂维持高温高压。 冷凝器—在冷凝介质的作用下,使压缩机排出的过热饱和蒸汽冷凝为液态。 膨胀阀—起节流作用。制冷剂循环流量的调节装置,它对高压液态制冷剂节流降压,使进入蒸发器的制冷剂在要求的低压下吸热蒸发。同时根据被冷却介质的热负荷变化自动调节进入蒸发器的制冷剂的流量。 蒸发器—经节流后的液态制冷剂在蒸发器中吸热汽化,使被冷却物质降温,实现制冷的目的。 5、制冷工作流程 液态制冷剂在蒸发器中吸收被冷却物质的热量之后,汽化成低压、低温的蒸汽,被压缩机吸入压缩成高压、高温的蒸汽,然后进入冷凝器向冷却物质放热而冷凝为高压、高温的液体,在经节流装置节流以后变为低压、低温的液态制冷剂,再次进入蒸发器吸热汽化,从而起到循环制冷的目的。 制冷剂在循环过程中的状态 部 件 制冷剂状态 压力变化 温度变化 蒸发器 液-汽 低压 低温 压缩机 汽-汽 低压-高压 低温-高温 冷凝器 汽-液 高压 高温-常温 膨胀阀 液-液/汽 高压-低压 常温-低温 二、空气循环系统介绍 1、空气的处理工程 室内的热湿状态点 A 的空气通过风机的牵引回到空气处理机,与部分新风混合到热湿状态点 B,再流经机组的表冷器或蒸发器达到状态点 C,形成出风,然后按照热湿变化规律 ξ 吸热吸湿变化到室内标准状态 N 点。 2、良好气流组织的要素(温场均匀) 送回风形式:下送上回式 、上送上回式 、上送下回式及混合式。 送回风压力:要保证各部位有静压且静压值均匀,促使气流均匀的压向送风口,使各风口送风均匀。 送回风速度:送回风速度要控制适当,既满足送回风要求,又不能使工作人员有吹风感,还要满足风...
