机柜安装标准细则工艺弱电施工方案

机柜安装标准细则工艺弱电施工方案_第1页
1/11
机柜安装标准细则工艺弱电施工方案_第2页
2/11
机柜安装标准细则工艺弱电施工方案_第3页
3/11

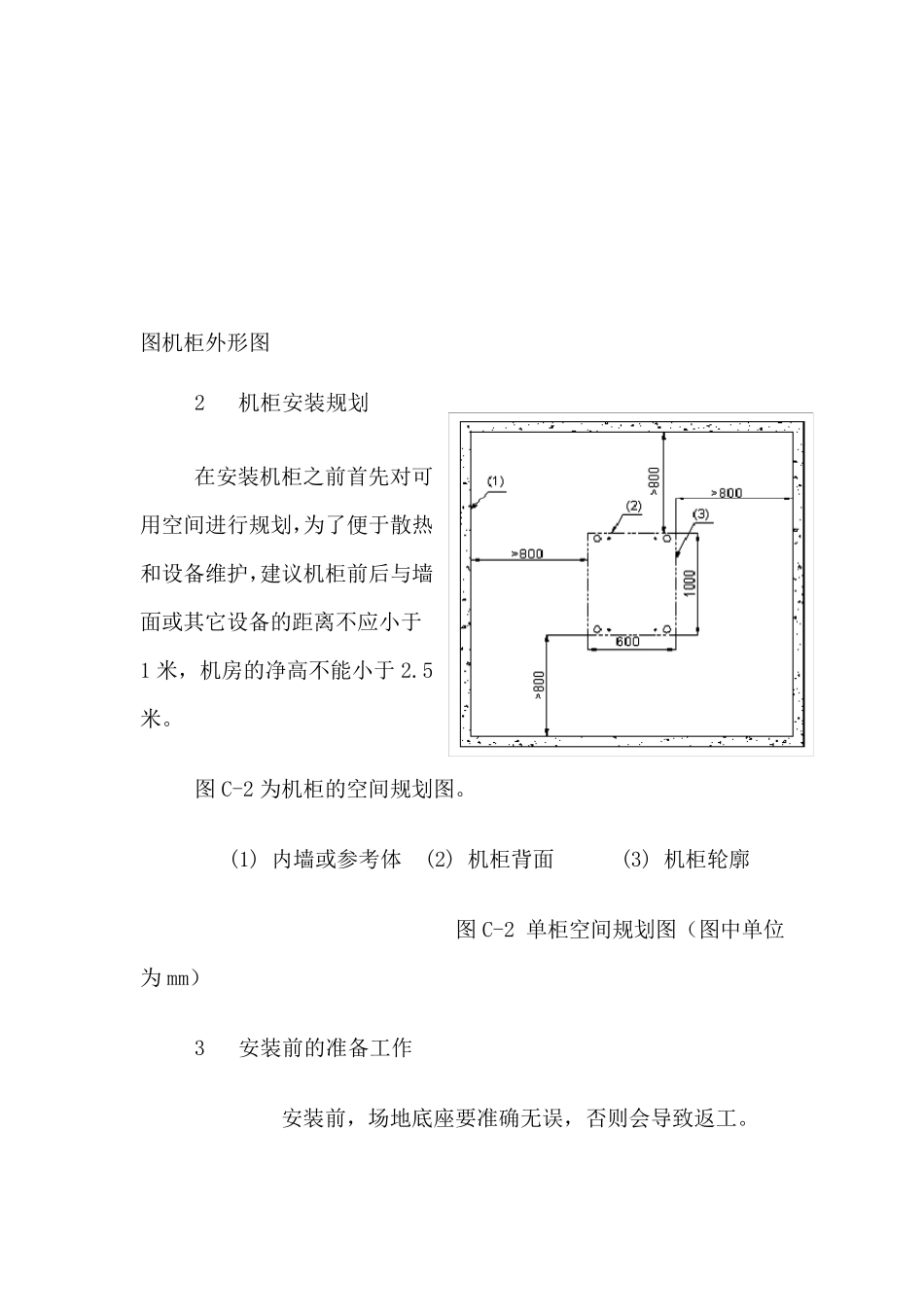

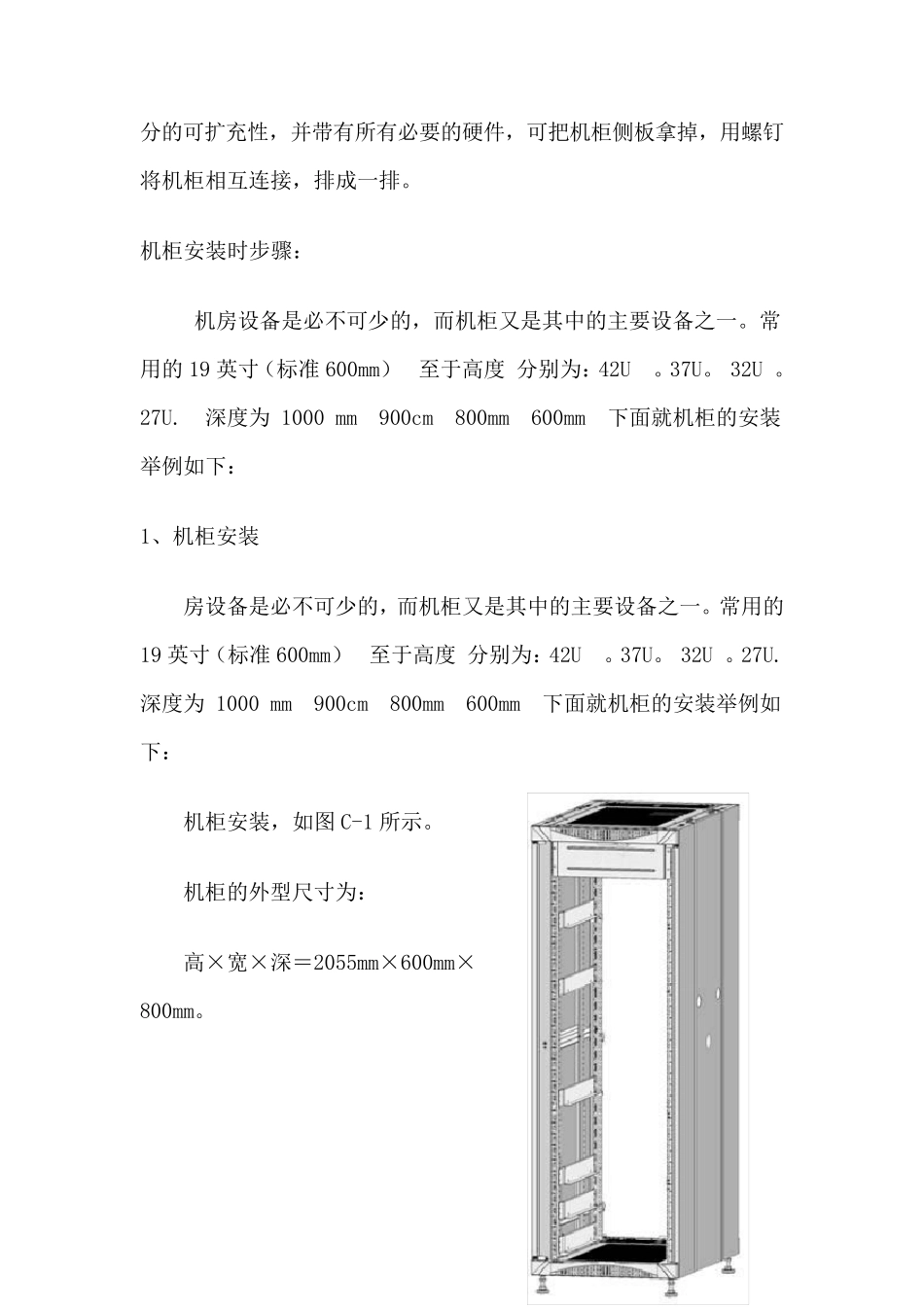

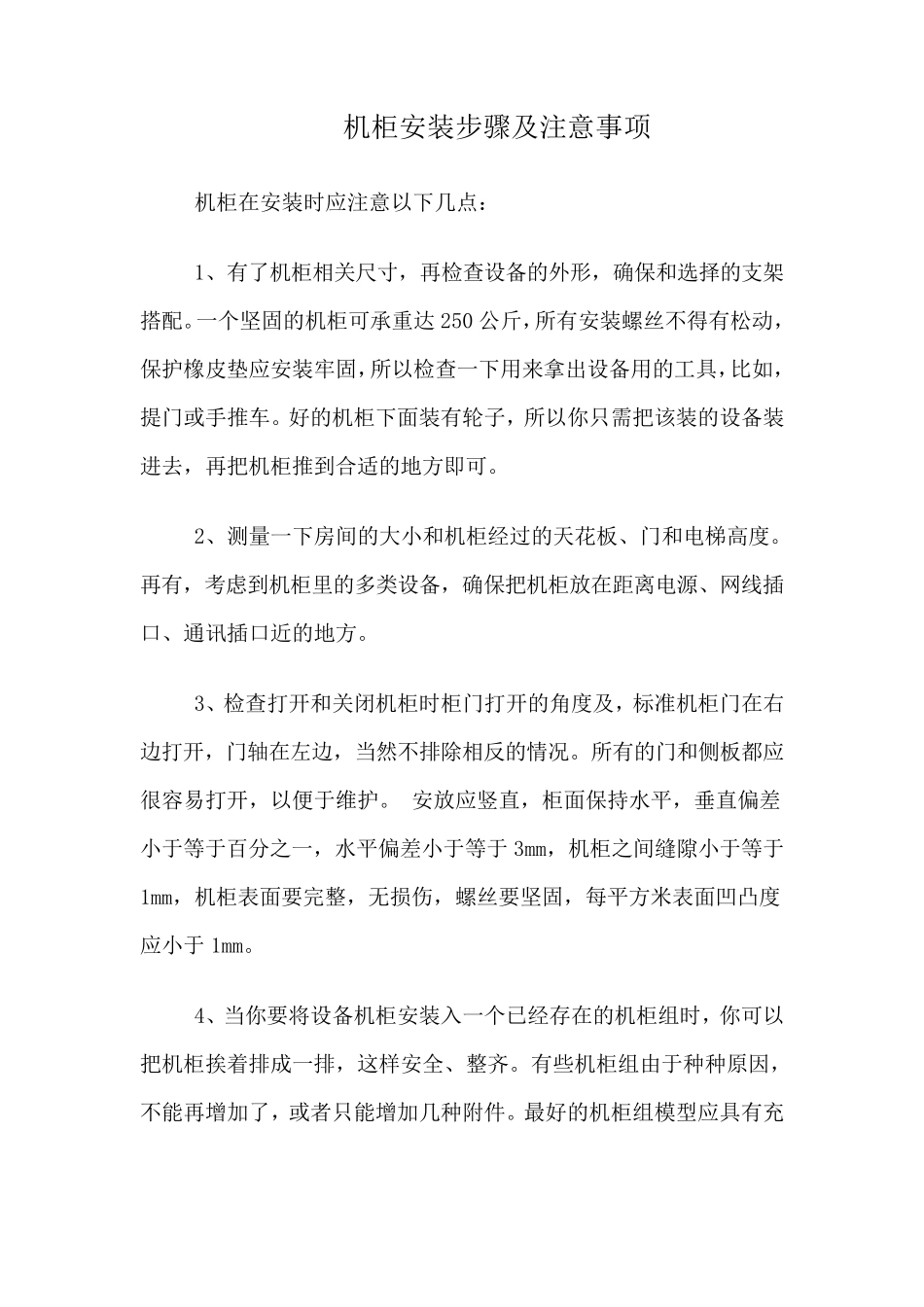

机柜安装步骤及注意事项 机柜在安装时应注意以下几点: 1、有了机柜相关尺寸,再检查设备的外形,确保和选择的支架搭配。一个坚固的机柜可承重达 250 公斤,所有安装螺丝不得有松动,保护橡皮垫应安装牢固,所以检查一下用来拿出设备用的工具,比如,提门或手推车。好的机柜下面装有轮子,所以你只需把该装的设备装进去,再把机柜推到合适的地方即可。 2、测量一下房间的大小和机柜经过的天花板、门和电梯高度。再有,考虑到机柜里的多类设备,确保把机柜放在距离电源、网线插口、通讯插口近的地方。 3、检查打开和关闭机柜时柜门打开的角度及,标准机柜门在右边打开,门轴在左边,当然不排除相反的情况。所有的门和侧板都应很容易打开,以便于维护。 安放应竖直,柜面保持水平,垂直偏 差小于等 于百 分 之 一,水平偏 差 小于等 于3mm,机柜之 间缝 隙 小于等 于1mm,机柜表 面要 完 整 ,无 损 伤 ,螺丝要 坚固,每 平方米 表 面凹 凸 度应小于1mm。 4、当你要 将 设备机柜安装入 一个已 经存 在的机柜组 时,你可以把机柜挨 着 排成 一排,这 样 安全 、整 齐 。有些 机柜组 由 于种 种 原 因 ,不能 再增 加 了,或者 只能 增 加 几种 附 件 。最 好的机柜组 模 型 应具有充分的可扩充性,并带有所有必要的硬件,可把机柜侧板拿掉,用螺钉将机柜相互连接,排成一排。 机柜安装时步骤: 机房设备是必不可少的,而机柜又是其中的主要设备之一。常用的19 英寸(标准600mm) 至于高度 分别为:42U 。37U。 32U 。27U. 深度为 1000 mm 900cm 800mm 600mm 下面就机柜的安装举例如下: 1、机柜安装 房设备是必不可少的,而机柜又是其中的主要设备之一。常用的19 英寸(标准600mm) 至于高度 分别为:42U 。37U。 32U 。27U. 深度为 1000 mm 900cm 800mm 600mm 下面就机柜的安装举例如下: 机柜安装,如图C-1 所示。 机柜的外型尺寸为: 高×宽×深=2055mm×600mm×800mm。 图机柜外形图 2 机柜安装规划 在安装机柜之前首先对可用空间进行规划,为了便于散热和设备维护,建议机柜前后与墙面或其它设备的距离不应小于1 米,机房的净高不能小于2.5米。 图C-2 为机柜的空间规划图。 (1) 内墙或参考体 (2) 机柜背面 (3) 机柜轮廓 图C-2 单柜空间规划图(图中单位为mm) 3 安装前的准备工作 安装前,场地底座要准确无误,否则...
