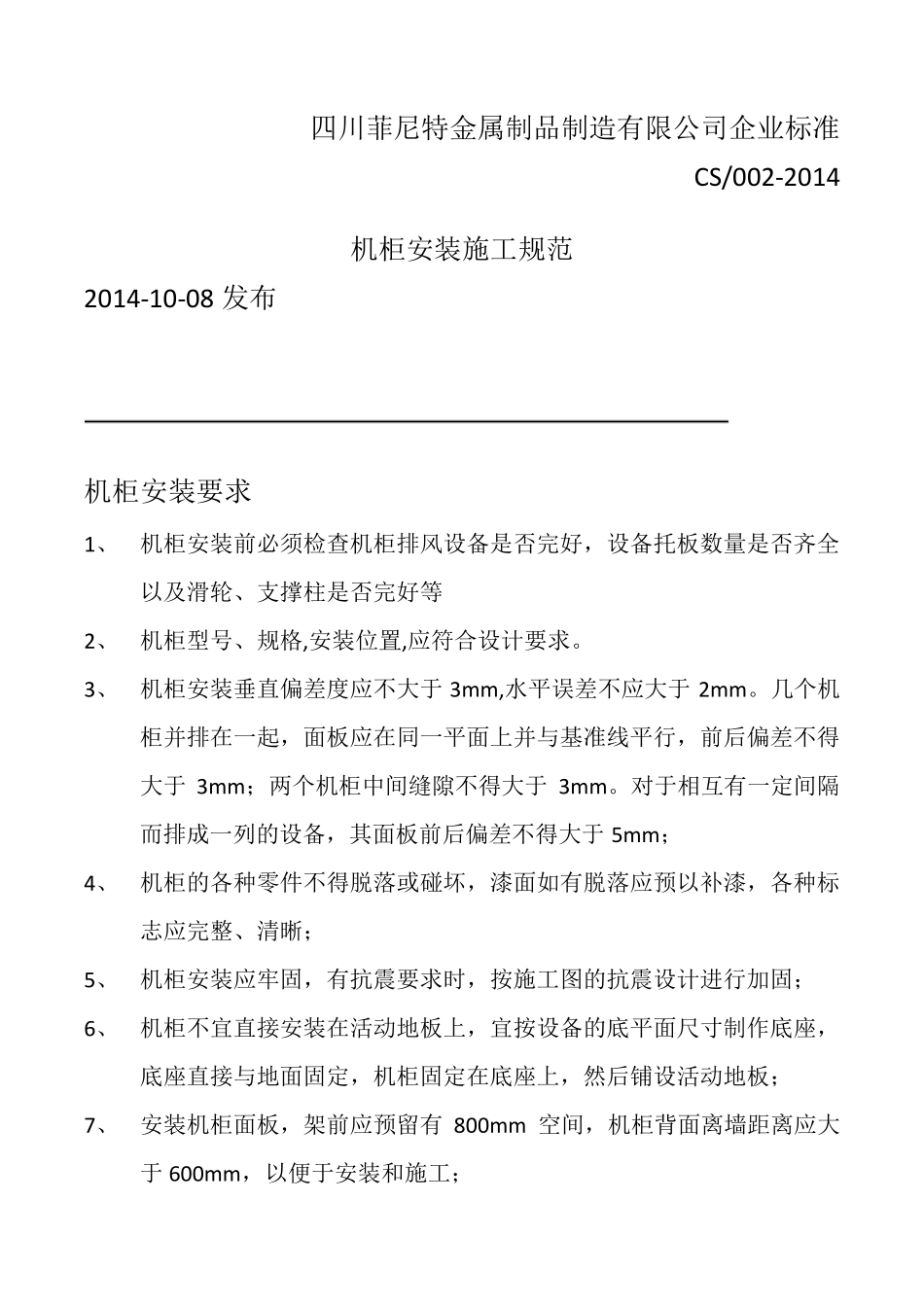

四川菲尼特金属制品制造有限公司企业标准 CS/002-2014 机柜安装施工规范 2014-10-08 发布 机柜安装要求 1、 机柜安装前必须检查机柜排风设备是否完好，设备托板数量是否齐全以及滑轮、支撑柱是否完好等 2、 机柜型号、规格,安装位置,应符合设计要求。 3、 机柜安装垂直偏差度应不大于 3m m ,水平误差不应大于 2m m 。几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于 3m m ；两个机柜中间缝隙不得大于 3m m 。对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于 5m m ； 4、 机柜的各种零件不得脱落或碰坏，漆面如有脱落应预以补漆，各种标志应完整、清晰； 5、 机柜安装应牢固，有抗震要求时，按施工图的抗震设计进行加固； 6、 机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，然后铺设活动地板； 7、 安装机柜面板，架前应预留有800m m空间，机柜背面离墙距离应大于 600m m ，以便于安装和施工； 8、 壁挂式机柜距地面宜为 1200m m ； 9、 机柜内的设备、部件的安装，应在机柜定位完毕并固定后进行，安装在机柜内的设备应牢固 10、 机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏； 11、 悬挂式壁挂安装应安装在平整坚固的墙面上，距离地面至少 300m m ，保持与墙面水平、垂直,垂直偏差应小于 3m m 。 12、 墙体上开孔应避免破坏墙体内管线，开孔深度不得低于 70m m ，固定机柜所用膨胀螺丝钉不得少于 4 个（悬挂式 C 型机柜为 6 个）。必要时须在机柜下放置支撑物，以保证机柜的安全稳固。 13、 落地式柜体安装，安装基座时要综合考虑机柜的开门方向和操作便利性，优先考虑配线舱的开门方向。设备舱门和配线舱门必须能完全开启。 14、 机柜要做好防雷接地保护。 15、 柜体安装完毕应做好标识，标识应统一、清晰、美观。机箱安装完毕后，柜体进出线缆孔洞应采用防火胶泥封堵。做好防鼠、防虫、防水和防潮处理。 机柜内设备的安装布局及要求： 1、 机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒。 2、 交流配电单元从安全性的要求放在机柜的最上端。 3、 语音及网络配线架安装在易于操作的位置，放在交流配电单元的下面。 4、 配线架往下为有源设备区：差不多的设备根据功能及线缆连接需要安排位置，比如交换机、路由器，光...
