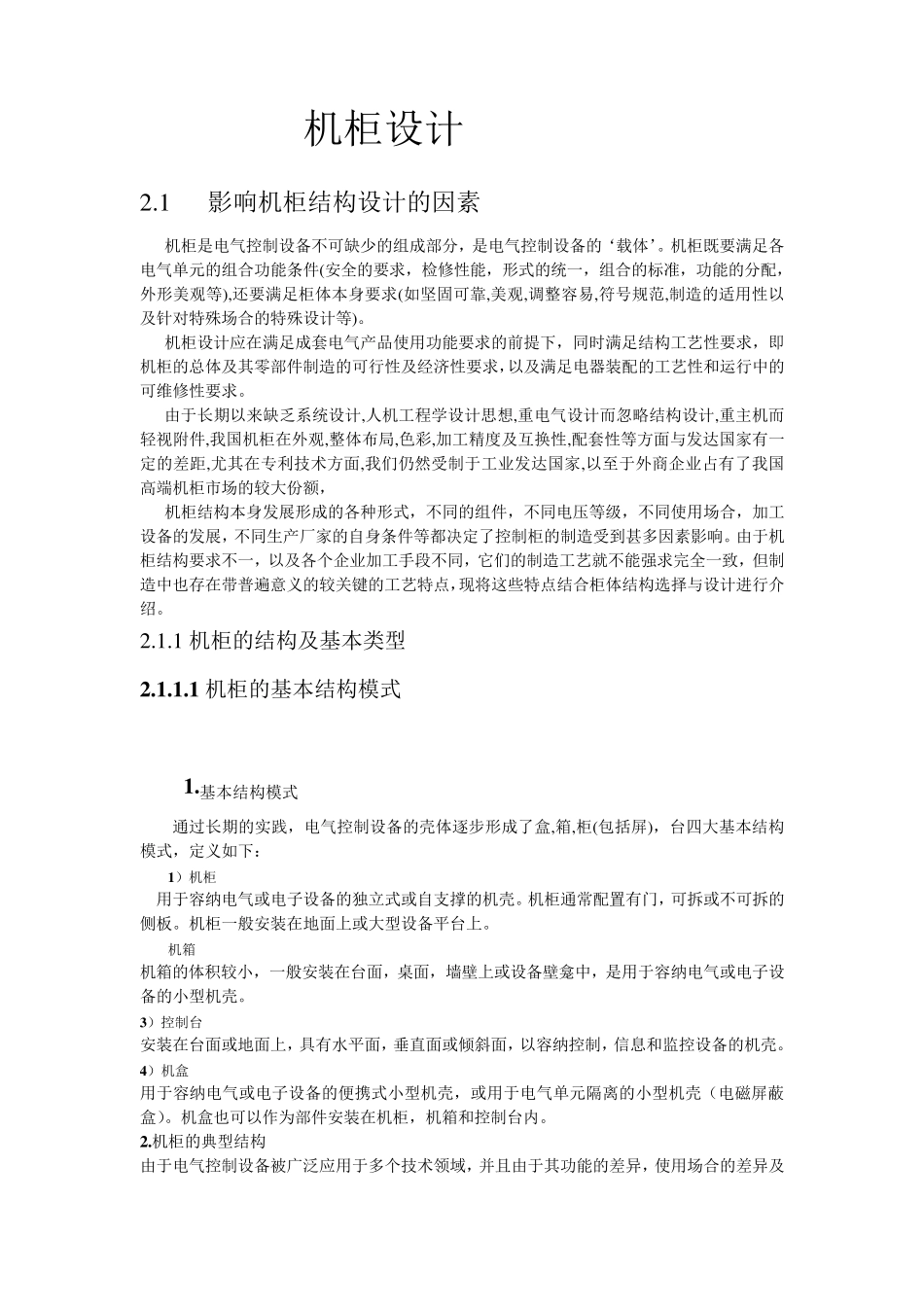

机柜结构设计_第1页
1/12
机柜结构设计_第2页
2/12
机柜结构设计_第3页
3/12
机柜设计 2 .1 影响机柜结构设计的因素 机柜是电气控制设备不可缺少的组成部分,是电气控制设备的‘载体’。机柜既要满足各电气单元的组合功能条件(安全的要求,检修性能,形式的统一,组合的标准,功能的分配,外形美观等),还要满足柜体本身要求(如坚固可靠,美观,调整容易,符号规范,制造的适用性以及针对特殊场合的特殊设计等)。 机柜设计应在满足成套电气产品使用功能要求的前提下,同时满足结构工艺性要求,即机柜的总体及其零部件制造的可行性及经济性要求,以及满足电器装配的工艺性和运行中的可维修性要求。 由于长期以来缺乏系统设计,人机工程学设计思想,重电气设计而忽略结构设计,重主机而轻视附件,我国机柜在外观,整体布局,色彩,加工精度及互换性,配套性等方面与发达国家有一定的差距,尤其在专利技术方面,我们仍然受制于工业发达国家,以至于外商企业占有了我国高端机柜市场的较大份额, 机柜结构本身发展形成的各种形式,不同的组件,不同电压等级,不同使用场合,加工设备的发展,不同生产厂家的自身条件等都决定了控制柜的制造受到甚多因素影响。由于机柜结构要求不一,以及各个企业加工手段不同,它们的制造工艺就不能强求完全一致,但制造中也存在带普遍意义的较关键的工艺特点,现将这些特点结合柜体结构选择与设计进行介绍。 2 .1 .1 机柜的结构及基本类型 2 .1 .1 .1 机柜的基本结构模式 1 .基本结构模式 通过长期的实践,电气控制设备的壳体逐步形成了盒,箱,柜(包括屏),台四大基本结构模式,定义如下: 1 )机柜 用于容纳电气或电子设备的独立式或自支撑的机壳。机柜通常配置有门,可拆或不可拆的侧板。机柜一般安装在地面上或大型设备平台上。 机箱 机箱的体积较小,一般安装在台面,桌面,墙壁上或设备壁龛中,是用于容纳电气或电子设备的小型机壳。 3 )控制台 安装在台面或地面上,具有水平面,垂直面或倾斜面,以容纳控制,信息和监控设备的机壳。 4 )机盒 用于容纳电气或电子设备的便携式小型机壳,或用于电气单元隔离的小型机壳(电磁屏蔽盒)。机盒也可以作为部件安装在机柜,机箱和控制台内。 2 .机柜的典型结构 由于电气控制设备被广泛应用于多个技术领域,并且由于其功能的差异,使用场合的差异及人们对多样化的需求,电子控制设备的式样极其繁多。为降低费用并进行专业化批量生产,逐步形成了一些典型机柜结构,其中具有普遍意义的结构模式有: 1 )嵌套式层次结构(内插式结构...
