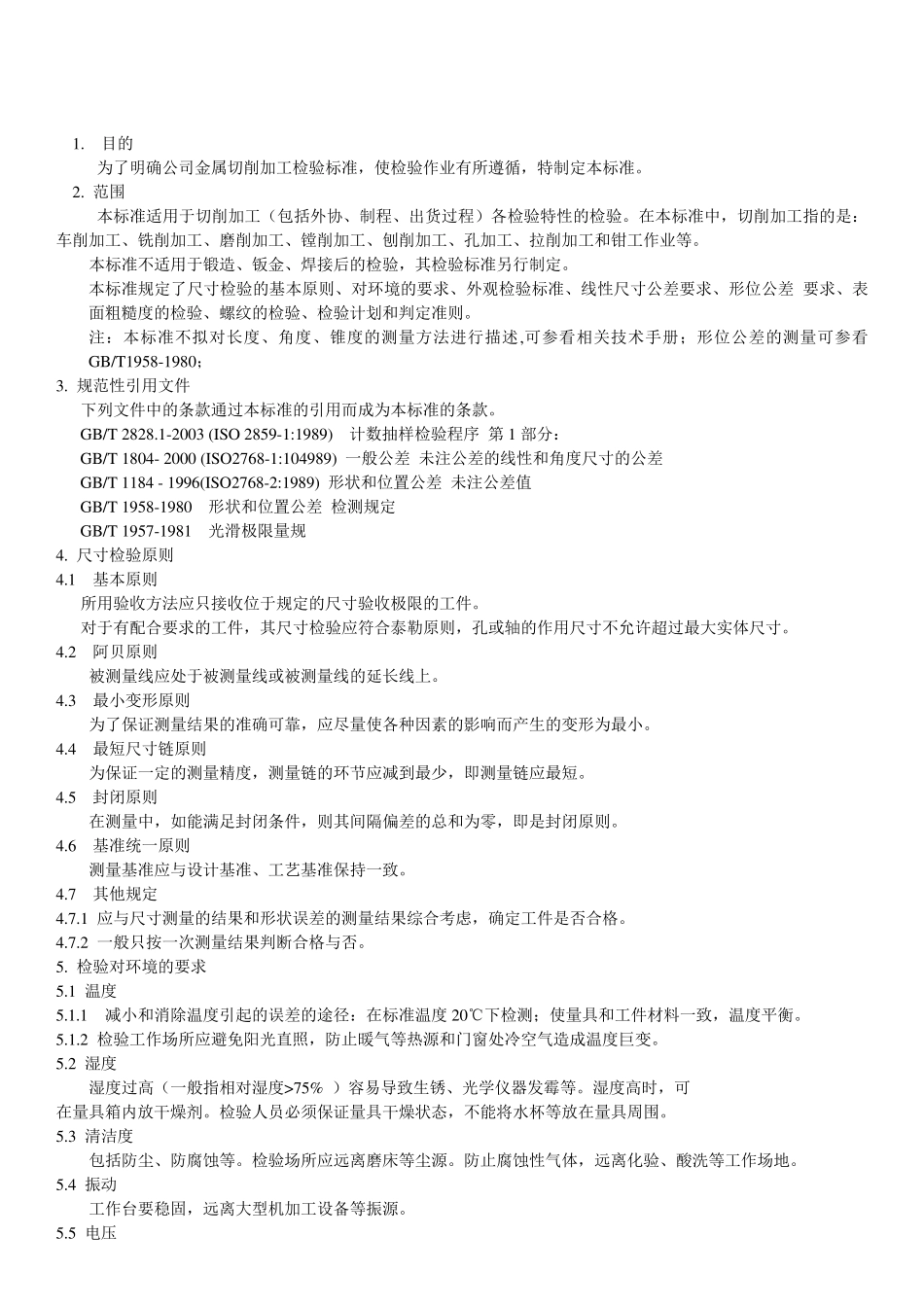

山 东济宁金易德机械有限公司 机 械 （ 金 属 切 削 ） 加 工 检 验 标 准及规范 [企业内部使用] 2 0 0 8 .5 .2 4 发放号： 编号：Q/JYDE-05-01 机械（金属切削）加工检验标准 1 . 目的 2 . 范围 3 . 规范性引用文件 4 . 尺寸检验原则 5 . 检验对环境的要求 6 . 外观的检验 7 . 表面粗糙度的检验 8 . 线性尺寸和角度尺寸公差要求 9 . 形状和位置公差的检验 1 0 .螺纹的检验 1 1 .检验计划 1 2 .判定规则 1. 目的 为了明确公司金属切削加工检验标准，使检验作业有所遵循，特制定本标准。 2. 范围 本标准适用于切削加工（包括外协、制程、出货过程）各检验特性的检验。在本标准中，切削加工指的是：车削加工、铣削加工、磨削加工、镗削加工、刨削加工、孔加工、拉削加工和钳工作业等。 本标准不适用于锻造、钣金、焊接后的检验，其检验标准另行制定。 本标准规定了尺寸检验的基本原则、对环境的要求、外观检验标准、线性尺寸公差要求、形位公差 要求、表面粗糙度的检验、螺纹的检验、检验计划和判定准则。 注：本标准不拟对长度、角度、锥度的测量方法进行描述,可参看相关技术手册；形位公差的测量可参看GB/T1958-1980； 3. 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。 GB/T 2828.1-2003 (ISO 2859-1:1989) 计数抽样检验程序 第1 部分： GB/T 1804- 2000 (ISO2768-1:104989) 一般公差 未注公差的线性和角度尺寸的公差 GB/T 1184 - 1996(ISO2768-2:1989) 形状和位置公差 未注公差值 GB/T 1958-1980 形状和位置公差 检测规定 GB/T 1957-1981 光滑极限量规 4. 尺寸检验原则 4.1 基本原则 所用验收方法应只接收位于规定的尺寸验收极限的工件。 对于有配合要求的工件，其尺寸检验应符合泰勒原则，孔或轴的作用尺寸不允许超过最大实体尺寸。 4.2 阿贝原则 被测量线应处于被测量线或被测量线的延长线上。 4.3 最小变形原则 为了保证测量结果的准确可靠，应尽量使各种因素的影响而产生的变形为最小。 4.4 最短尺寸链原则 为保证一定的测量精度，测量链的环节应减到最少，即测量链应最短。 4.5 封闭原则 在测量中，如能满足封闭条件，则其间隔偏差的总和为零，即是封闭原则。 4.6 基准统一原则 测量基准应与设计基准、工艺基准保持一致。 4.7 其他规定 4.7.1 应与尺寸测量的结果和形状误差的测量...
