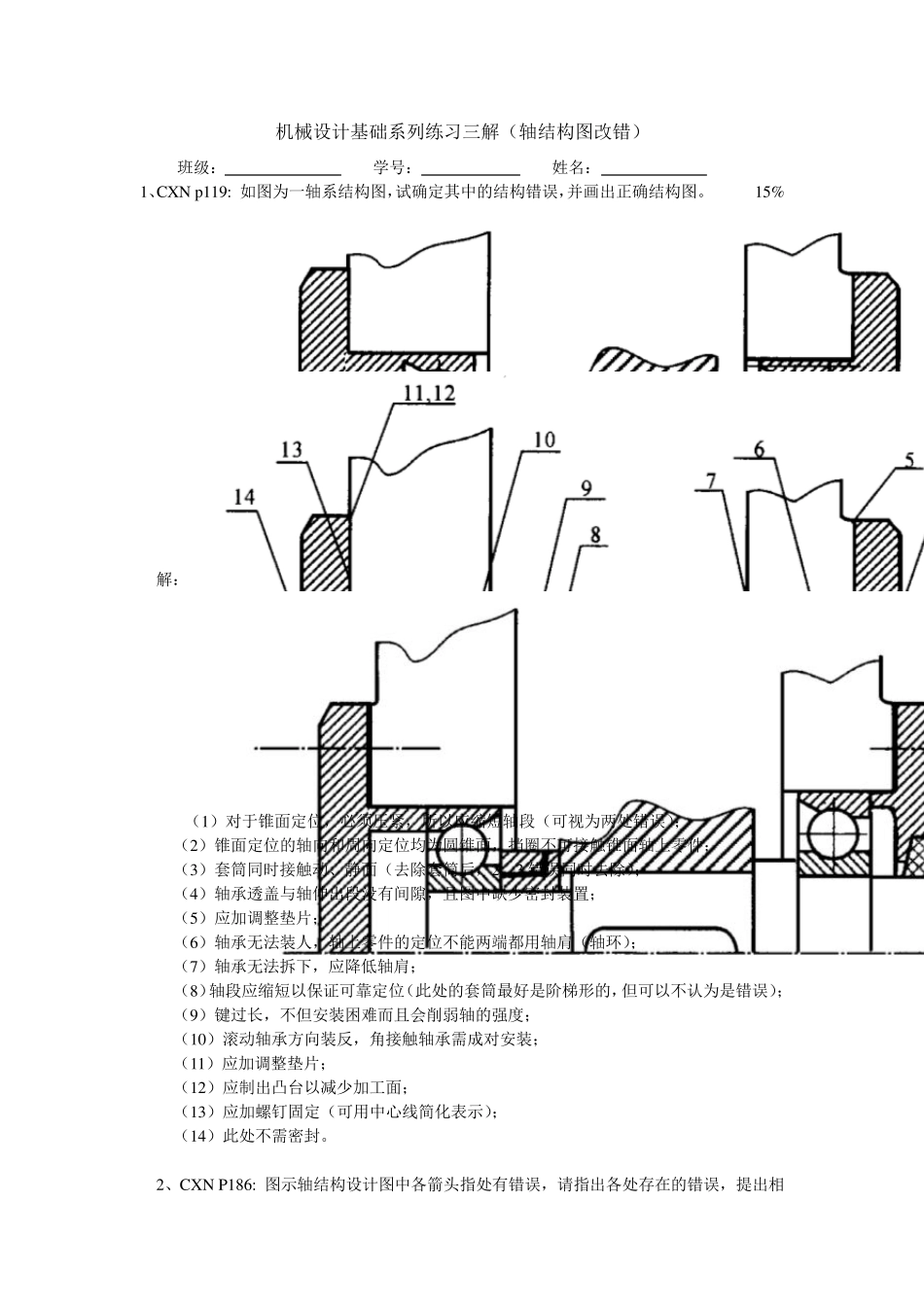

机械xs系列练习三解(轴系结构图改错)_第1页
1/7

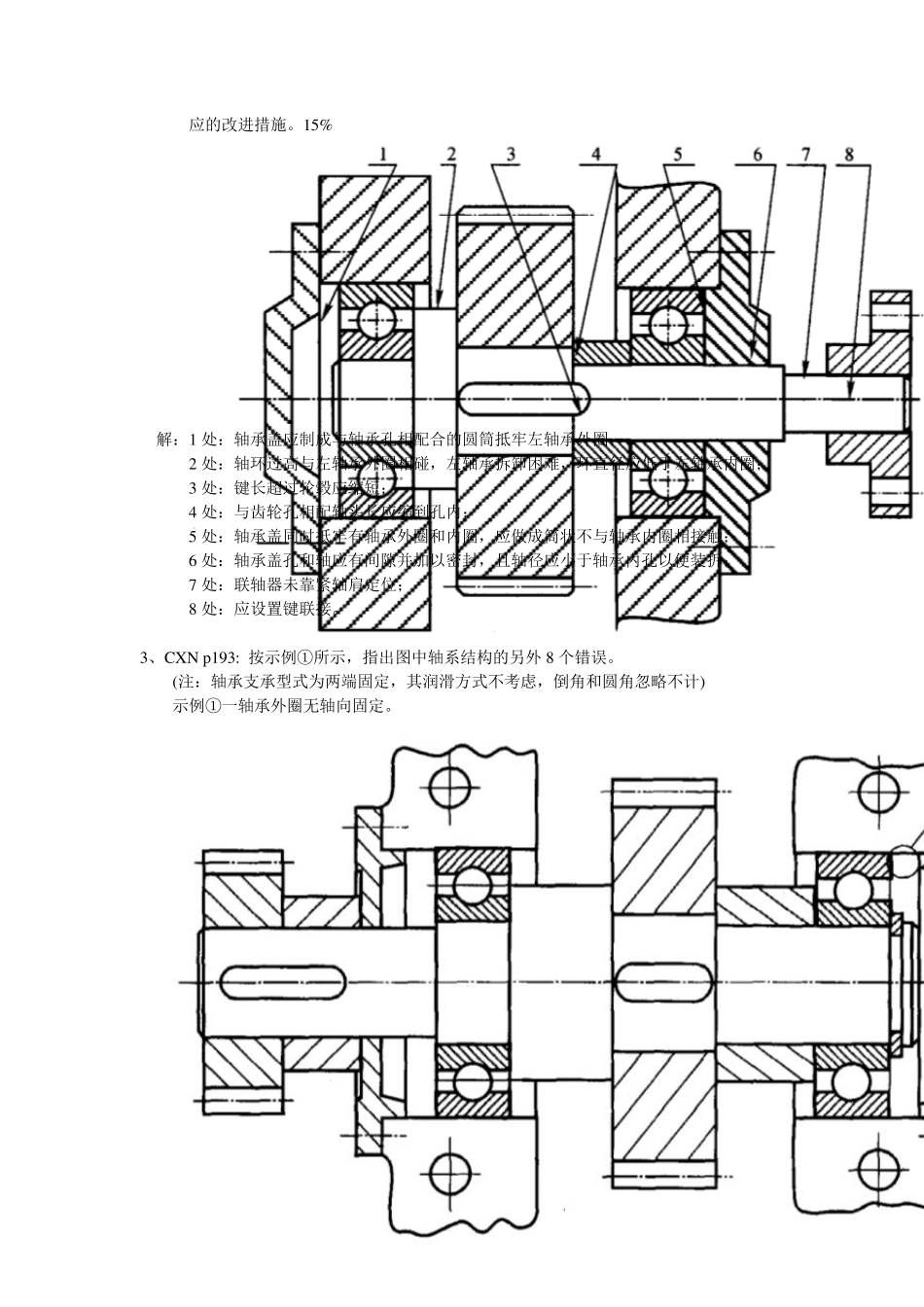

机械xs系列练习三解(轴系结构图改错)_第2页
2/7
机械xs系列练习三解(轴系结构图改错)_第3页

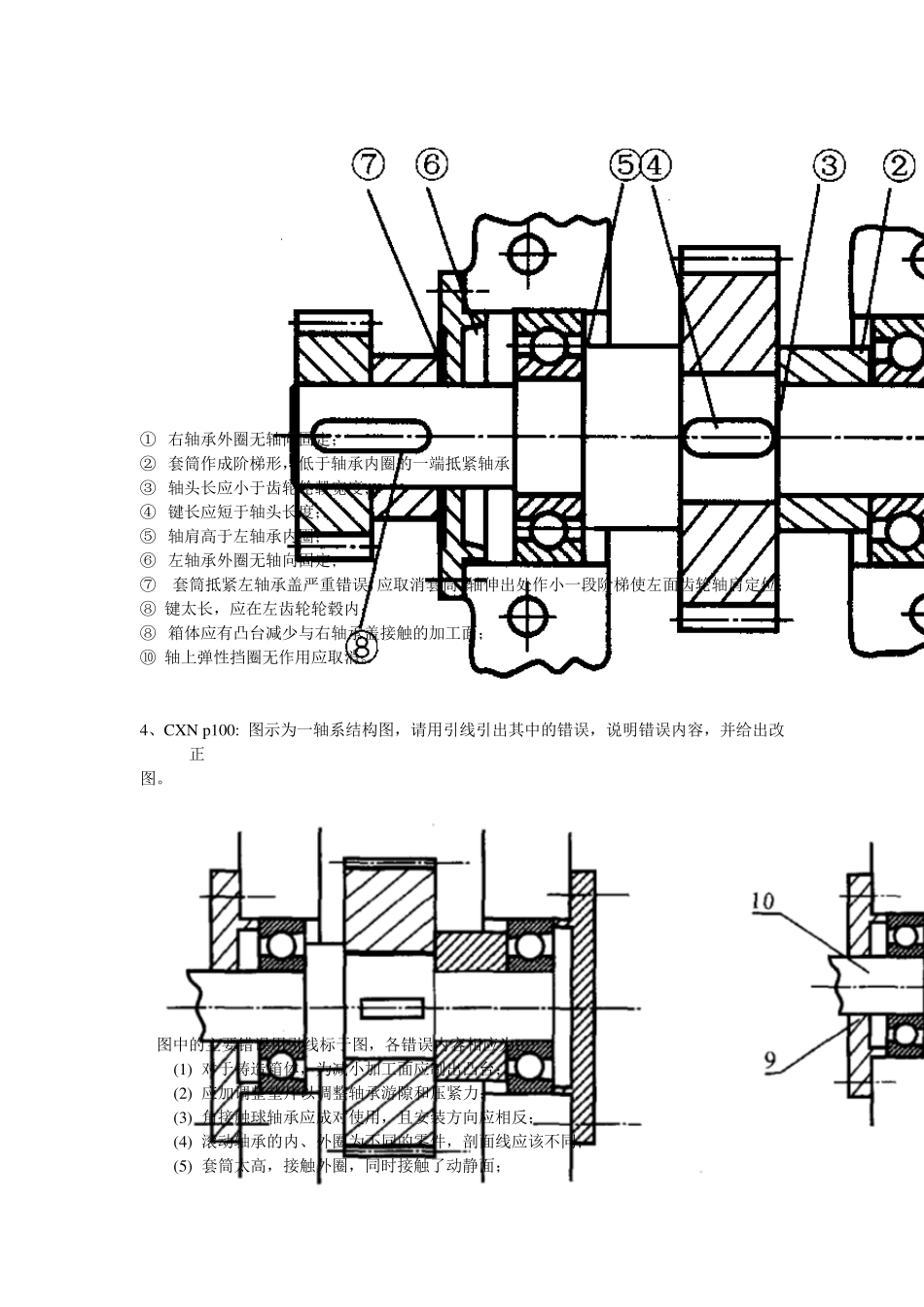

3/7
机械设计基础系列练习三解(轴结构图改错) 班级: 学号: 姓名: 1、CXN p119: 如图为一轴系结构图,试确定其中的结构错误,并画出正确结构图。 15% 解: (1)对于锥面定位,必须压紧,所以应缩短轴段(可视为两处错误); (2)锥面定位的轴向和周向定位均为圆锥面,挡圈不可接触锥面轴上零件; (3)套筒同时接触动、静面(去除套筒后,2、3 错误同时去除); (4)轴承透盖与轴伸出段没有间隙,且图中缺少密封装置; (5)应加调整垫片; (6)轴承无法装人,轴上零件的定位不能两端都用轴肩(轴环); (7)轴承无法拆下,应降低轴肩; (8)轴段应缩短以保证可靠定位(此处的套筒最好是阶梯形的,但可以不认为是错误); (9)键过长,不但安装困难而且会削弱轴的强度; (10)滚动轴承方向装反,角接触轴承需成对安装; (11)应加调整垫片; (12)应制出凸台以减少加工面; (13)应加螺钉固定(可用中心线简化表示); (14)此处不需密封。 2、CXN P186: 图示轴结构设计图中各箭头指处有错误,请指出各处存在的错误,提出相应的改进措施。15% 解:1 处:轴承盖应制成与轴承孔相配合的圆筒抵牢左轴承外圈; 2 处:轴环过高与左轴承外圈相碰,左轴承拆卸困难,环直径应低于左轴承内圈; 3 处:键长超过轮毂应缩短; 4 处:与齿轮孔相配轴头长应缩到孔内; 5 处:轴承盖同时抵牢有轴承外圈和内圈,应做成筒状不与轴承内圈相接触; 6 处:轴承盖孔和轴应有间隙并加以密封,且轴径应小于轴承内孔以便装拆; 7 处:联轴器未靠紧轴肩定位; 8 处:应设置键联接。 3、CXN p193: 按示例①所示,指出图中轴系结构的另外8 个错误。 (注:轴承支承型式为两端固定,其润滑方式不考虑,倒角和圆角忽略不计) 示例①一轴承外圈无轴向固定。 ① 右轴承外圈无轴向固定; ② 套筒作成阶梯形,低于轴承内圈的一端抵紧轴承; ③ 轴头长应小于齿轮轮毂宽度; ④ 键长应短于轴头长度; ⑤ 轴肩高于左轴承内圈; ⑥ 左轴承外圈无轴向固定; ⑦ 套筒抵紧左轴承盖严重错误,应取消套筒,轴伸出处作小一段阶梯使左面齿轮轴肩定位;⑧ 键太长,应在左齿轮轮毂内; ⑧ 箱体应有凸台减少与右轴承盖接触的加工面; ⑩ 轴上弹性挡圈无作用应取消。 4、CXN p100: 图示为一轴系结构图,请用引线引出其中的错误,说明错误内容,并给出改正 图。 图中的主要错误用引线标于图,各错误内容相应为:...
