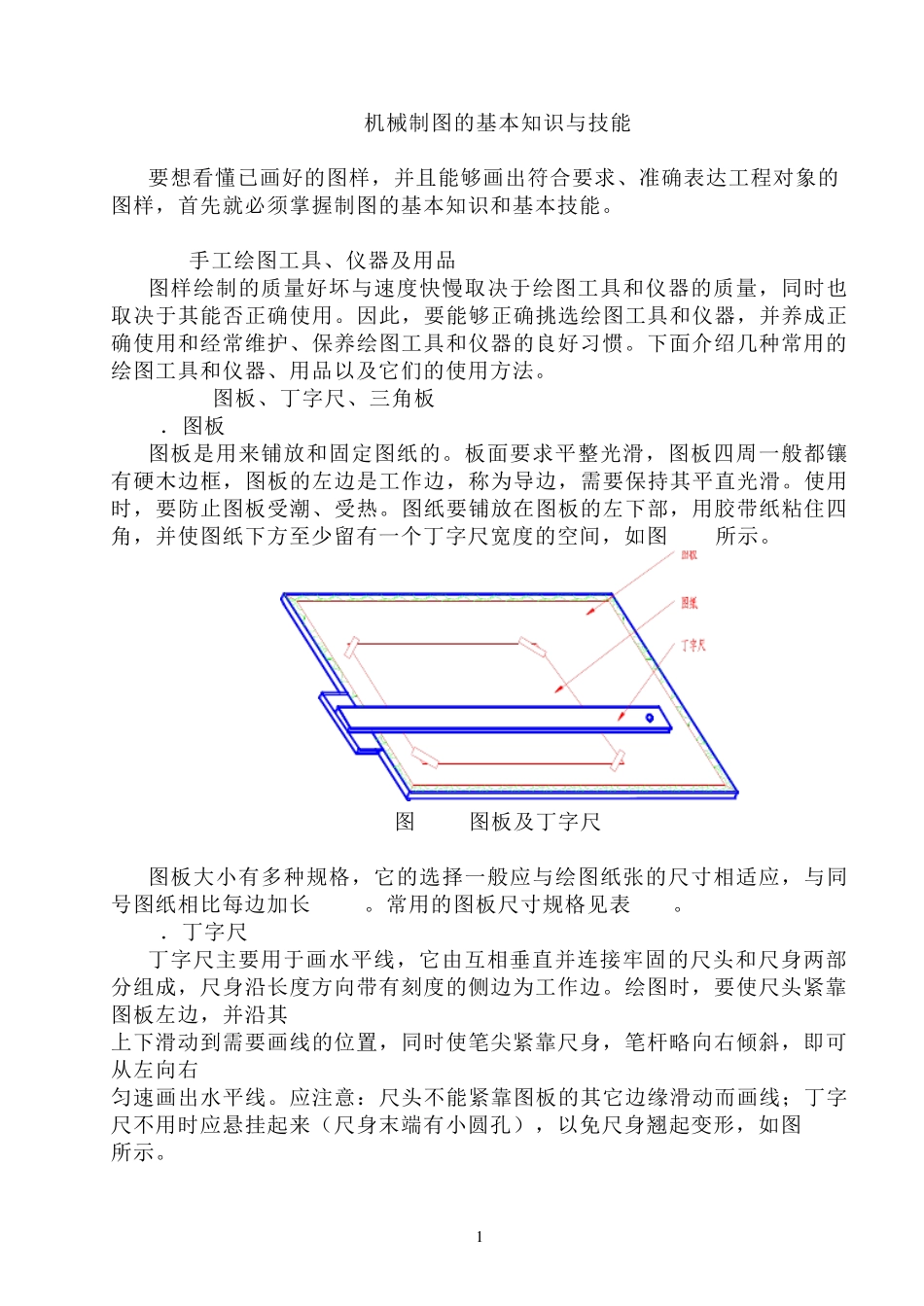

1 机械制图的基本知识与技能 要想看懂已画好的图样，并且能够画出符合要求、准确表达工程对象的图样，首先就必须掌握制图的基本知识和基本技能。 1.1手工绘图工具、仪器及用品 图样绘制的质量好坏与速度快慢取决于绘图工具和仪器的质量，同时也取决于其能否正确使用。因此，要能够正确挑选绘图工具和仪器，并养成正确使用和经常维护、保养绘图工具和仪器的良好习惯。下面介绍几种常用的绘图工具和仪器、用品以及它们的使用方法。 1.1.1图板、丁字尺、三角板 1．图板 图板是用来铺放和固定图纸的。板面要求平整光滑，图板四周一般都镶有硬木边框，图板的左边是工作边，称为导边，需要保持其平直光滑。使用时，要防止图板受潮、受热。图纸要铺放在图板的左下部，用胶带纸粘住四角，并使图纸下方至少留有一个丁字尺宽度的空间，如图1-1所示。 图1-1 图板及丁字尺 图板大小有多种规格，它的选择一般应与绘图纸张的尺寸相适应，与同号图纸相比每边加长 50mm。常用的图板尺寸规格见表 1-1。 2．丁字尺 丁字尺主要用于画水平线，它由互相垂直并连接牢固的尺头和尺身两部分组成，尺身沿长度方向带有刻度的侧边为工作边。绘图时，要使尺头紧靠图板左边，并沿其 上下滑动到需要画线的位置，同时使笔尖紧靠尺身，笔杆略向右倾斜，即可从左向右 匀速画出水平线。应注意：尺头不能紧靠图板的其它边缘滑动而画线；丁字尺不用时应悬挂起来（尺身末端有小圆孔），以免尺身翘起变形，如图1-1所示。 2 3．三角板 三角板由45°和 30°（60°）各一块组成一副，规格用长度 L表示，常用的大三角板有 20cm、25cm、30cm。它主要用于配合丁字尺使用来画垂直线与倾斜线。画垂直线时，应使丁字尺尺头紧靠图板工作边，三角板一边紧靠住丁字尺的尺身，然后用左手按住丁字尺和三角板，且应靠在三角板的左边自下而上画线。画 30°、45°、60°倾斜线时均需丁字尺与一块三角板配合使用，当画其它 15°整数倍角的各种倾斜线时，需丁字尺和两块三角板配合使用画出,如图 1-2a所示。同时，两块三角板配合使用，还可以画出已知直线的平行线或垂直线,如图 1-2b所示。 表 1-1 图板尺寸规格 （单位：mm） 图板尺寸规格代号 A0 A1 A2 A3 图板尺寸（宽×长） 920×1220 610×920 460×610 305×460 b)已知直线求作直线移动不动 a) b) 图 1-2 三角板和丁字尺的配合使用 1.1.2比例尺 比例尺是用来按一定比例量取长度时的专用量尺，可放大或缩...
