机械制图习题

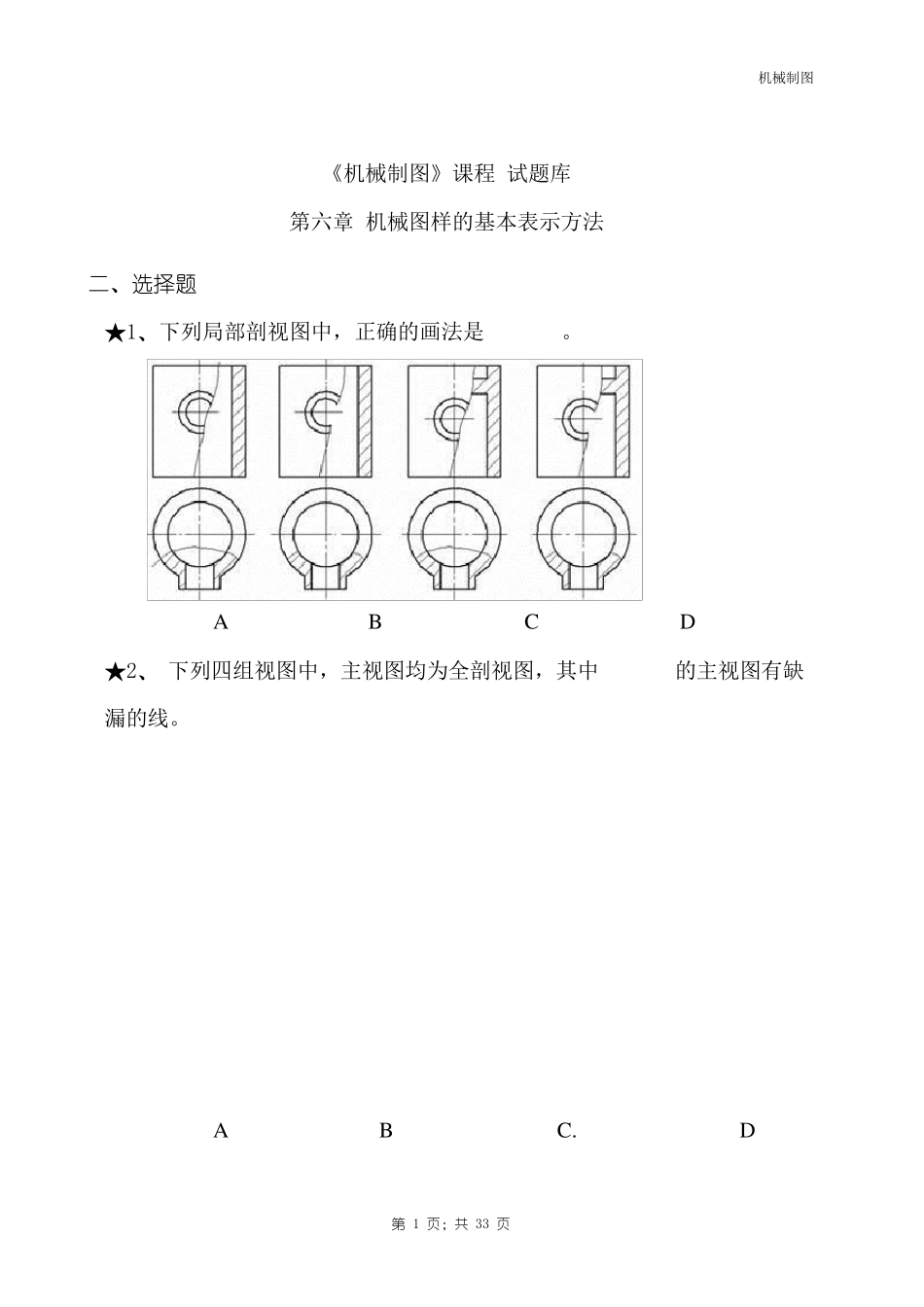

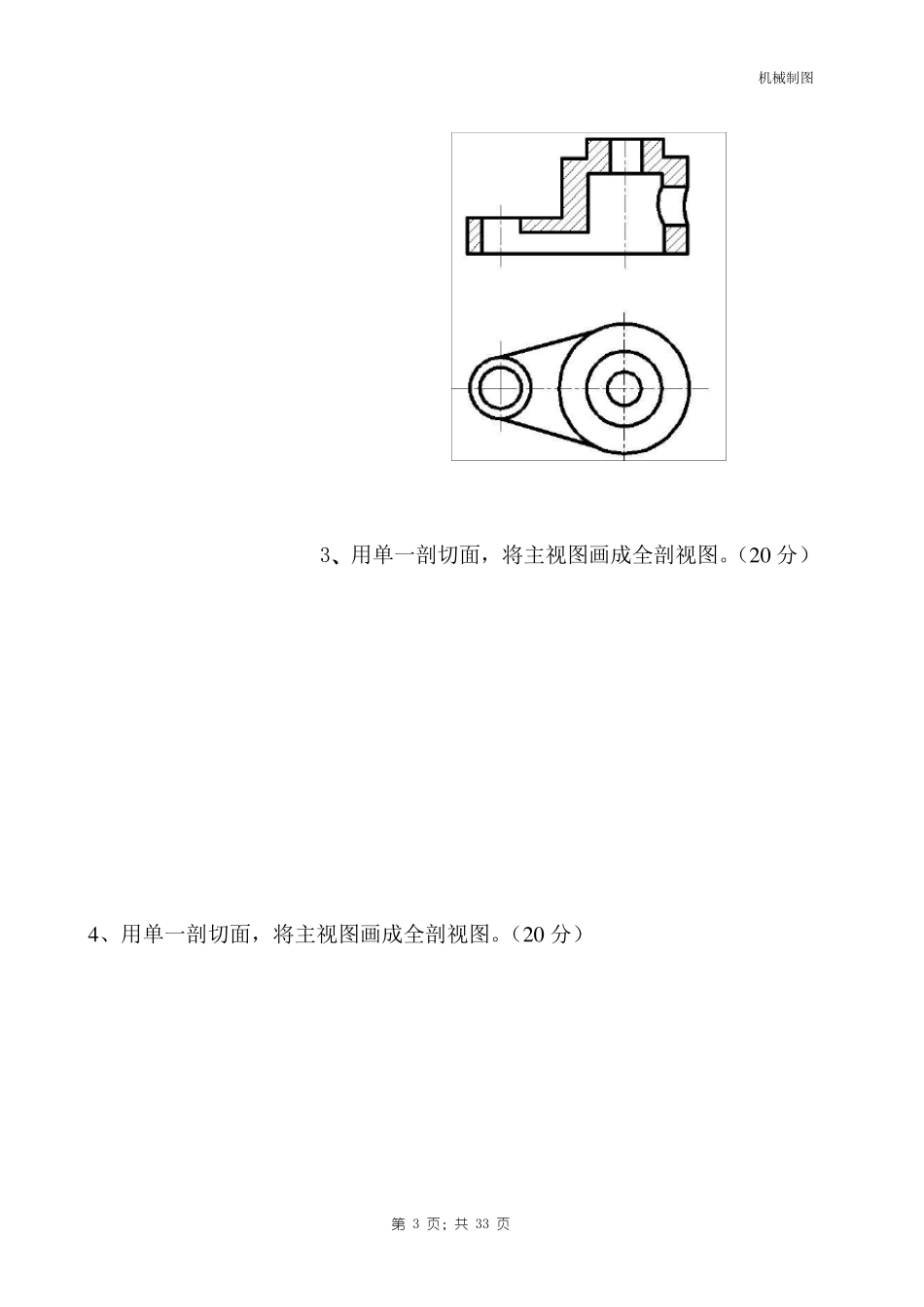

机械制图 第 1 页；共 33 页 《机械制图》课程 试题库 第六章 机械图样的基本表示方法 二、选择题 ★1、下列局部剖视图中，正确的画法是 。 A B C D ★2、 下列四组视图中，主视图均为全剖视图，其中 的主视图有缺漏的线。 A B C. D 机械制图 第 2 页；共 33 页 *3、在半剖视图中，剖视图部分与视图部分的分界线为： A.、细点画线 B 粗实线、 C、双点画线 4、重合剖面的轮廓线都是用 A.、细点画线绘制 B 、粗实线绘制 C 、细点画线绘制 5、 当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用： A.、细点画线 B、 粗实线、 C、双点画线 三、判断题 ★1、 非回转体类零件的主视图一般应选择工作位置。 （ v ） 2、 在剖视图中，切根线用细实线绘制。 （ x ） 四、画图题 ★1、用单一剖切面，将主视图画成全剖视图。（2 0 分） 机械制图 第 3 页；共 33 页 3、用单一剖切面，将主视图画成全剖视图。（2 0 分） 4 、用单一剖切面，将主视图画成全剖视图。（2 0 分） 机械制图 第 4 页；共 33 页 ★4、将物体的主视图改画成剖视图。（2 0 分） 机械制图 第 5 页；共 33 页 ★5、在轴的小孔及键槽处，画移出断面图。（1 5 分） ★6、在指定位置画出断面图并标记。（1 0 分） 机械制图 第 6 页；共 33 页 7、在指定位置画出断面图并标记。（10 分） 8、在轴的指定位置作剖面图（A 处键槽深为 4mm，C 处键槽宽为 8mm。） （15 分） 第七章 机械图样中的特殊表示法 一、填空题 ★1、内外螺纹只有当_牙型_；_公称直径_；_螺距___；__线数______；___旋向_____等五要素完全相同时，才能旋合在一起。 机械制图 第 7 页；共 33 页 ★2、导程S 和螺距P 的关系是__s=p*n______。 3、 绘制圆柱齿轮的圆视图中，齿顶圆用 粗实线 线表示，分度圆用细点画线 线表示，齿根圆用 细实线 线表示，或省略不画。 ★4、外螺纹在非圆视图中，大径用 d 表示、小径用 d1 表示。 二、选择题 ★1、 旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用： A 、N 代替 B 、 S 代替 C、L 代替 2、一般用于受力不大且不常拆卸的场合的连接方法是： A、 螺栓连接 B 、双头螺柱连接 C、螺钉连接 3、 标准直齿圆柱齿轮的齿顶高尺寸计算公式等于： A、ha=mz B、 ha =m C、 ha =1.25m...
