机械制图第8章标准件和常用件

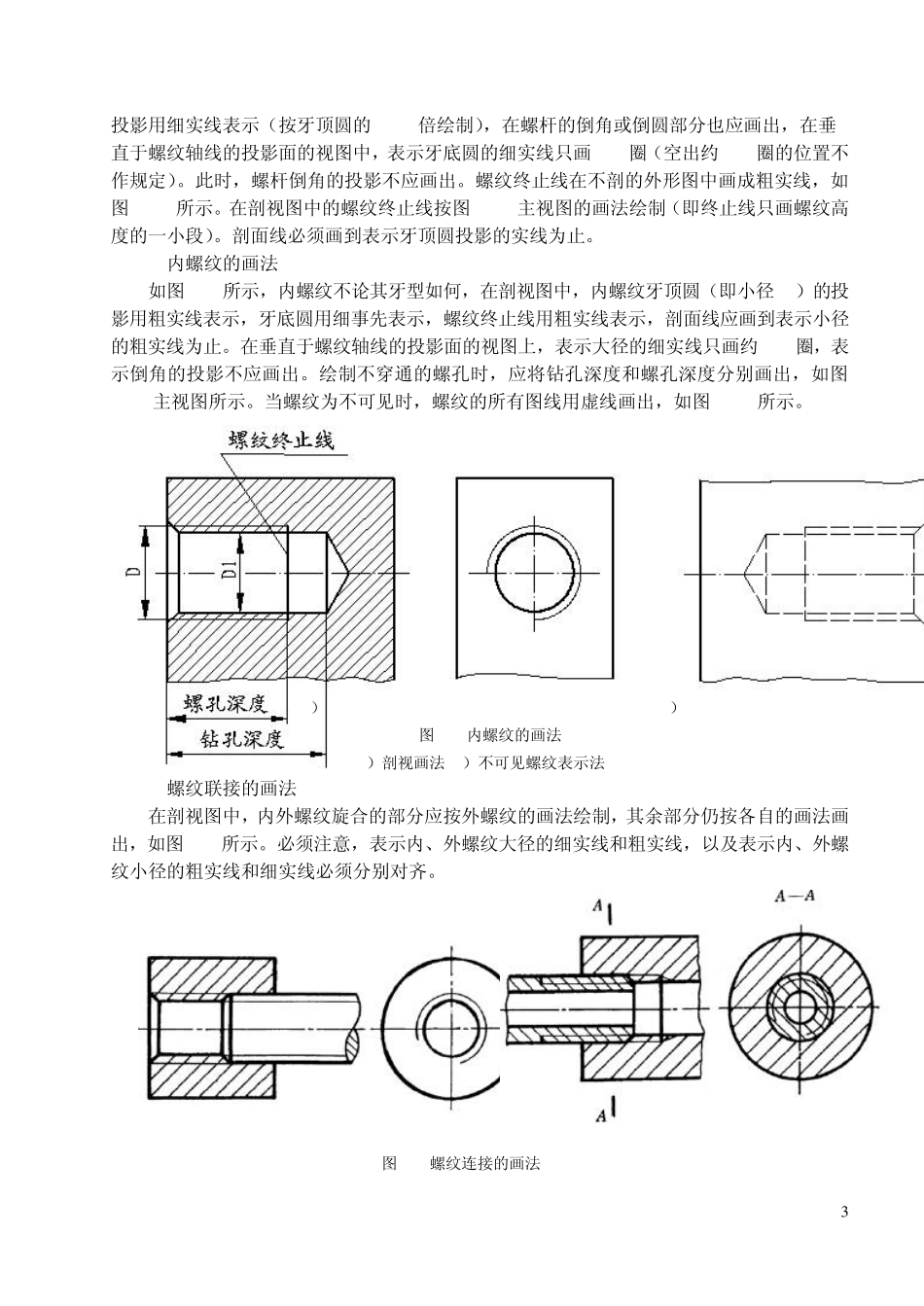

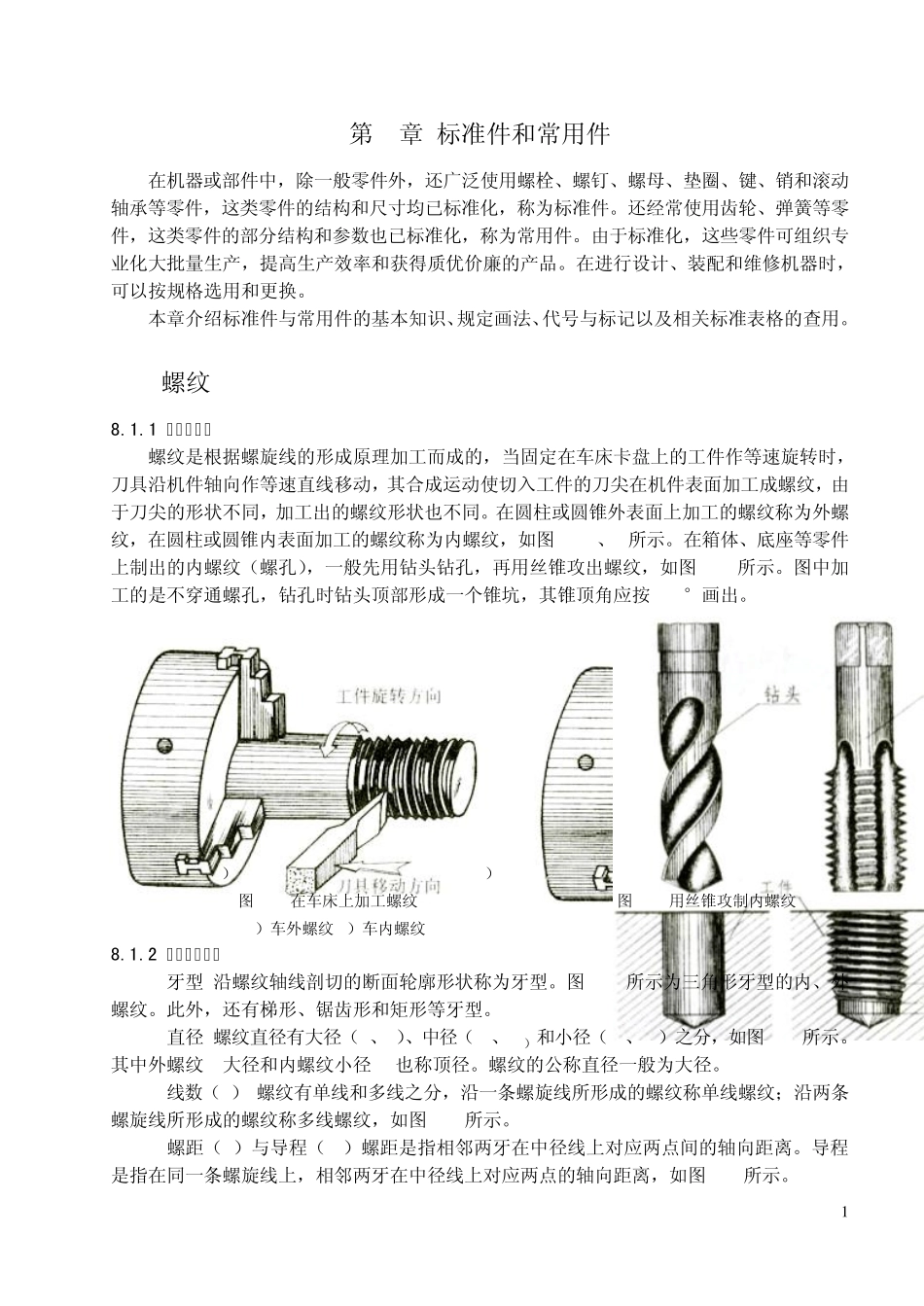

1 第 8章 标准件和常用件 在机器或部件中，除一般零件外，还广泛使用螺栓、螺钉、螺母、垫圈、键、销和滚动轴承等零件，这类零件的结构和尺寸均已标准化，称为标准件。还经常使用齿轮、弹簧等零件，这类零件的部分结构和参数也已标准化，称为常用件。由于标准化，这些零件可组织专业化大批量生产，提高生产效率和获得质优价廉的产品。在进行设计、装配和维修机器时，可以按规格选用和更换。 本章介绍标准件与常用件的基本知识、规定画法、代号与标记以及相关标准表格的查用。 8.1 螺纹 8.1.1 螺纹的形成 螺纹是根据螺旋线的形成原理加工而成的，当固定在车床卡盘上的工件作等速旋转时，刀具沿机件轴向作等速直线移动，其合成运动使切入工件的刀尖在机件表面加工成螺纹，由于刀尖的形状不同，加工出的螺纹形状也不同。在圆柱或圆锥外表面上加工的螺纹称为外螺纹，在圆柱或圆锥内表面加工的螺纹称为内螺纹，如图8-1a、b所示。在箱体、底座等零件上制出的内螺纹（螺孔），一般先用钻头钻孔，再用丝锥攻出螺纹，如图8-2所示。图中加工的是不穿通螺孔，钻孔时钻头顶部形成一个锥坑，其锥顶角应按 120°画出。 a） b） 图8-1 在车床上加工螺纹 图8-2 用丝锥攻制内螺纹 a）车外螺纹 b）车内螺纹 8.1.2 螺纹的五要素 1.牙型 沿螺纹轴线剖切的断面轮廓形状称为牙型。图8-3所示为三角形牙型的内、外螺纹。此外，还有梯形、锯齿形和矩形等牙型。 2.直径 螺纹直径有大径（d、D）、中径（d2、D2）和小径（d1、D1）之分，如图8-3所示。其中外螺纹 d大径和内螺纹小径 D1也称顶径。螺纹的公称直径一般为大径。 3.线数（n） 螺纹有单线和多线之分，沿一条螺旋线所形成的螺纹称单线螺纹；沿两条螺旋线所形成的螺纹称多线螺纹，如图8-4所示。 4.螺距（P）与导程（Ph）螺距是指相邻两牙在中径线上对应两点间的轴向距离。导程是指在同一条螺旋线上，相邻两牙在中径线上对应两点的轴向距离，如图8-4所示。 2 螺距、导程、线数三者之间的关系式：单线螺纹的导程等于螺距，即 Ph＝P；多线螺纹 的导程等于线数乘以螺距，即 Ph＝2P。 5.旋向 螺纹有右旋与左旋两种。顺时针旋转时旋入的螺纹，称右旋螺纹；逆时针旋转时旋入的螺纹，称左旋螺纹。旋向也可按图 8-5所示的方法判断：将外螺纹垂直放置，螺纹的可见部分是右高左低时为右旋螺纹，左高右低时为左旋螺纹。 只有以上五个要素都相同的内外螺纹才能旋合在一起。工程上常用右旋螺纹...
