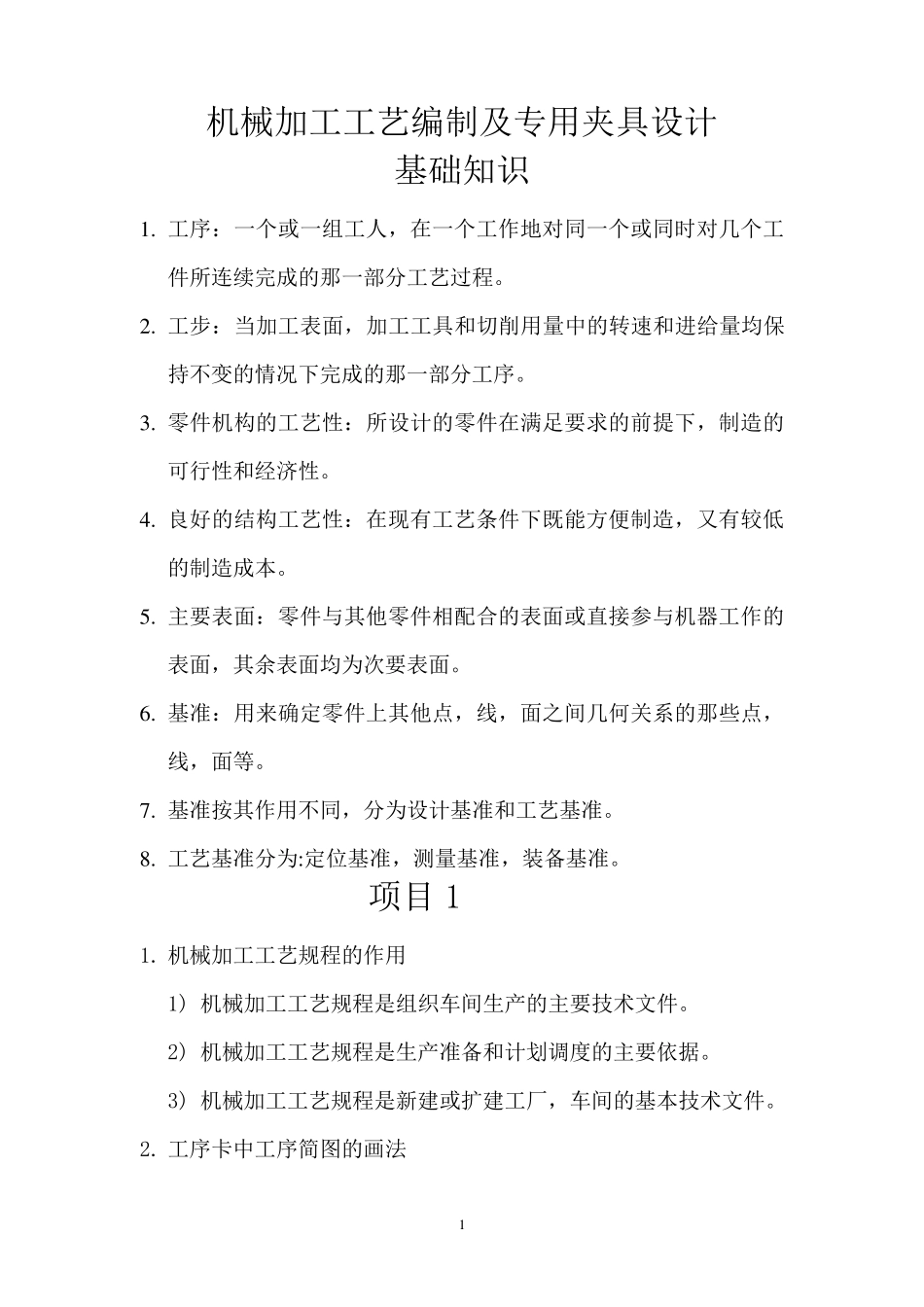

机械加工工艺编制及专用夹具设计

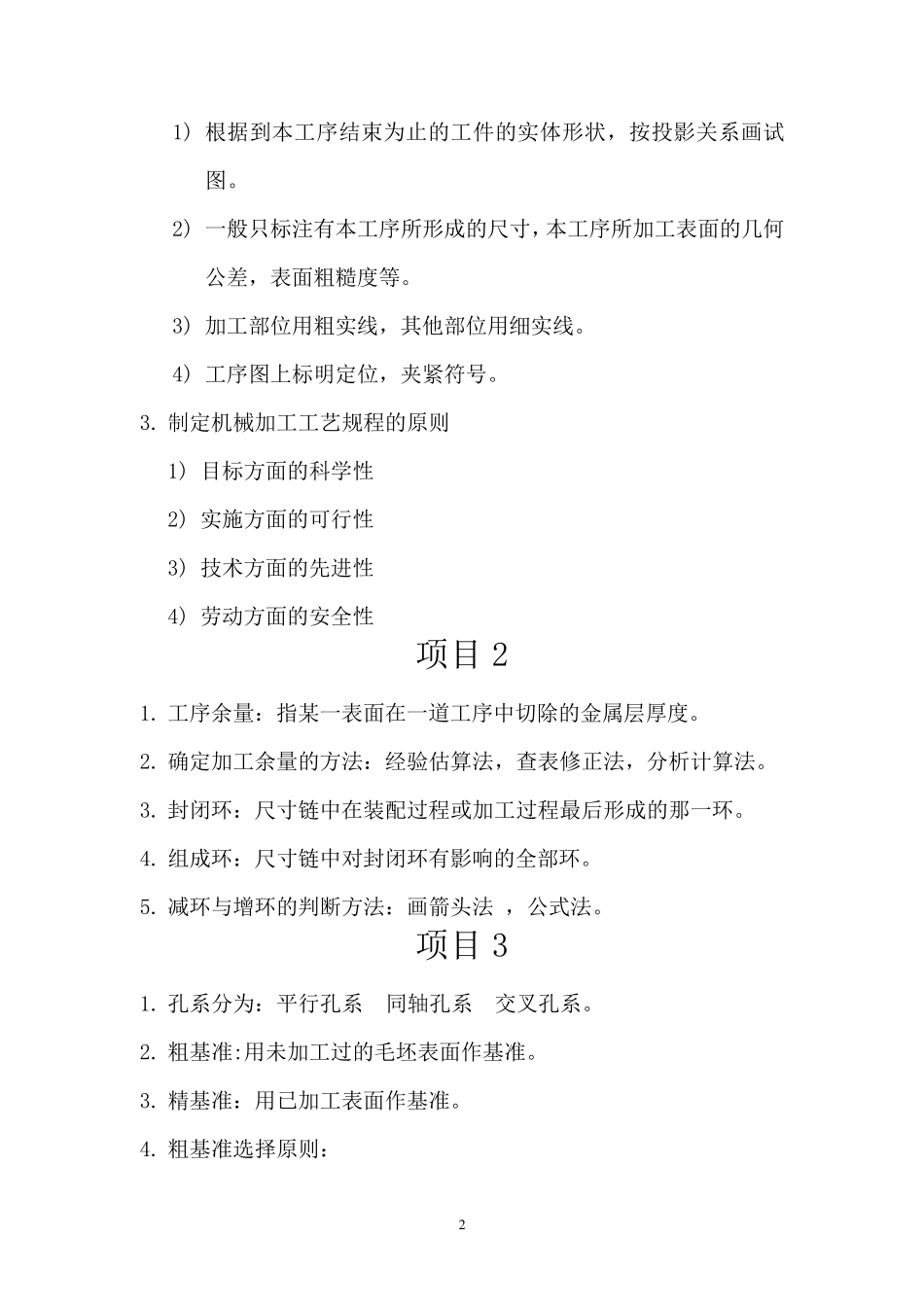

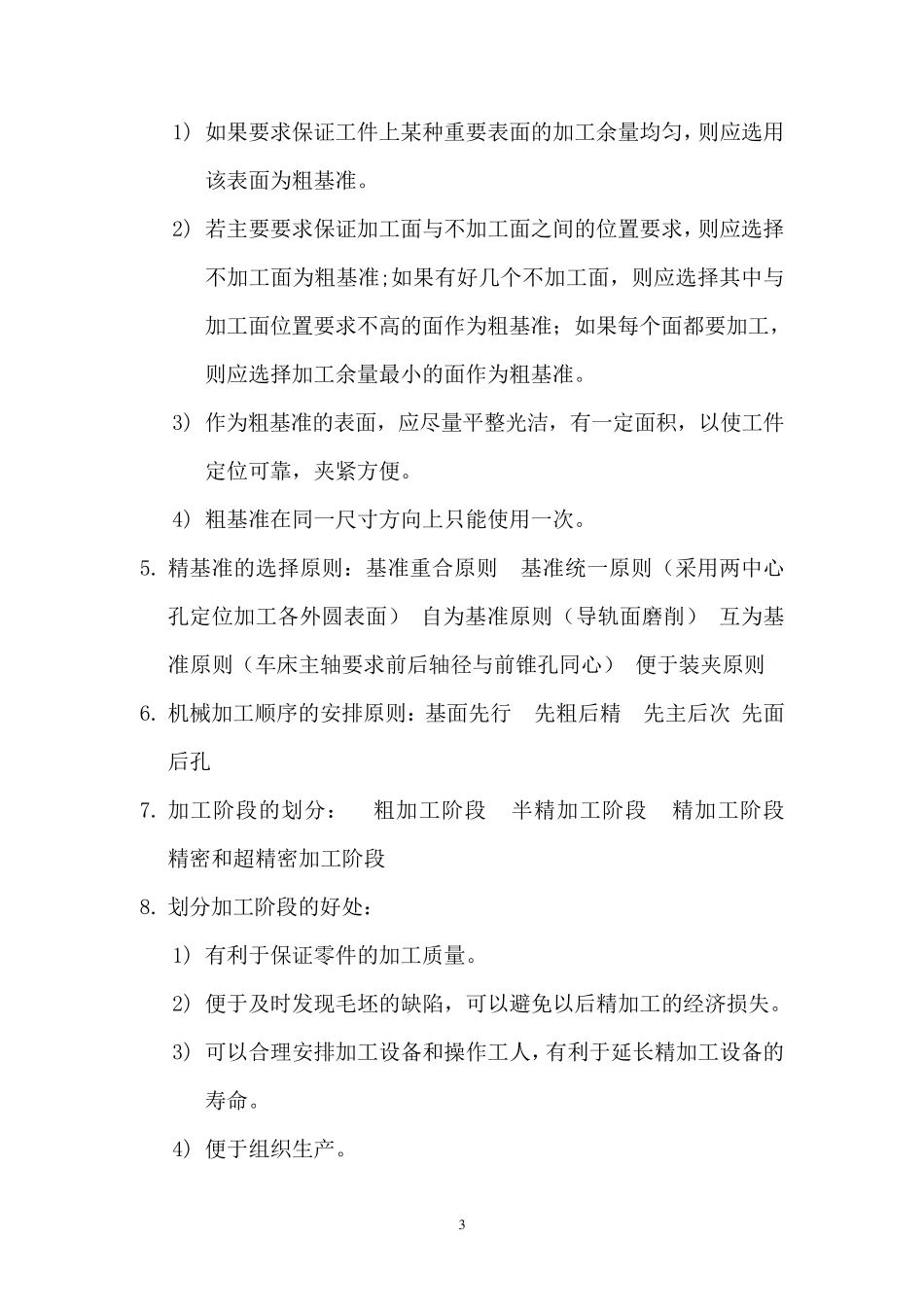

1 机械加工工艺编制及专用夹具设计 基础知识 1. 工序：一个或一组工人，在一个工作地对同一个或同时对几个工件所连续完成的那一部分工艺过程。 2. 工步：当加工表面，加工工具和切削用量中的转速和进给量均保持不变的情况下完成的那一部分工序。 3. 零件机构的工艺性：所设计的零件在满足要求的前提下，制造的可行性和经济性。 4. 良好的结构工艺性：在现有工艺条件下既能方便制造，又有较低的制造成本。 5. 主要表面：零件与其他零件相配合的表面或直接参与机器工作的表面，其余表面均为次要表面。 6. 基准：用来确定零件上其他点，线，面之间几何关系的那些点，线，面等。 7. 基准按其作用不同，分为设计基准和工艺基准。 8. 工艺基准分为:定位基准，测量基准，装备基准。 项目 1 1. 机械加工工艺规程的作用 1) 机械加工工艺规程是组织车间生产的主要技术文件。 2) 机械加工工艺规程是生产准备和计划调度的主要依据。 3) 机械加工工艺规程是新建或扩建工厂，车间的基本技术文件。 2. 工序卡中工序简图的画法 2 1) 根据到本工序结束为止的工件的实体形状，按投影关系画试图。 2) 一般只标注有本工序所形成的尺寸，本工序所加工表面的几何公差，表面粗糙度等。 3) 加工部位用粗实线，其他部位用细实线。 4) 工序图上标明定位，夹紧符号。 3. 制定机械加工工艺规程的原则 1) 目标方面的科学性 2) 实施方面的可行性 3) 技术方面的先进性 4) 劳动方面的安全性 项目 2 1. 工序余量：指某一表面在一道工序中切除的金属层厚度。 2. 确定加工余量的方法：经验估算法，查表修正法，分析计算法。 3. 封闭环：尺寸链中在装配过程或加工过程最后形成的那一环。 4. 组成环：尺寸链中对封闭环有影响的全部环。 5. 减环与增环的判断方法：画箭头法 ，公式法。 项目 3 1. 孔系分为：平行孔系 同轴孔系 交叉孔系。 2. 粗基准:用未加工过的毛坯表面作基准。 3. 精基准：用已加工表面作基准。 4. 粗基准选择原则： 3 1) 如果要求保证工件上某种重要表面的加工余量均匀，则应选用该表面为粗基准。 2) 若主要要求保证加工面与不加工面之间的位置要求，则应选择不加工面为粗基准;如果有好几个不加工面，则应选择其中与加工面位置要求不高的面作为粗基准；如果每个面都要加工，则应选择加工余量最小的面作为粗基准。 3) 作为粗基准的表面，应尽量平整光洁，有一定面积，以使工件定位可...
