机械原理计算题

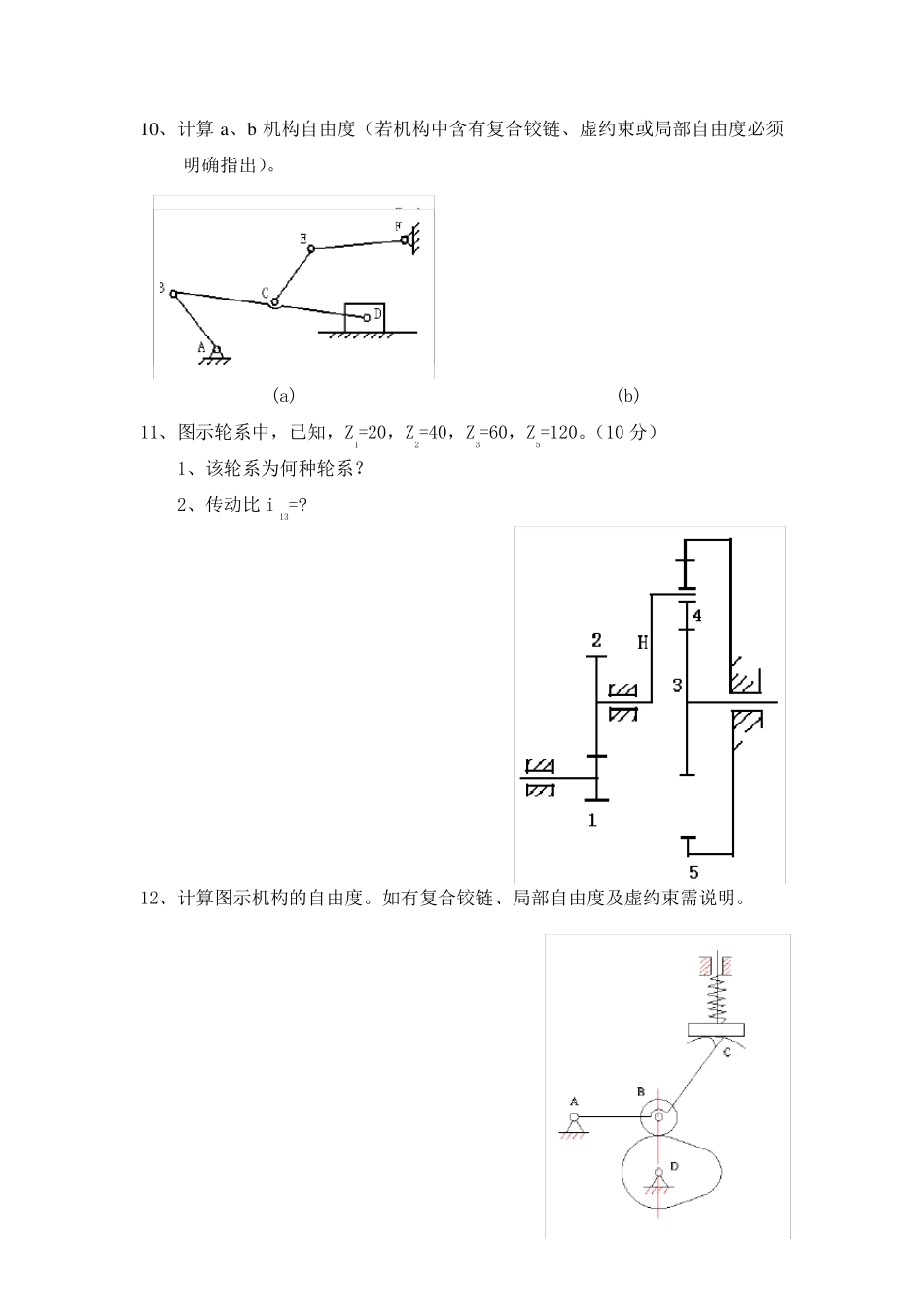

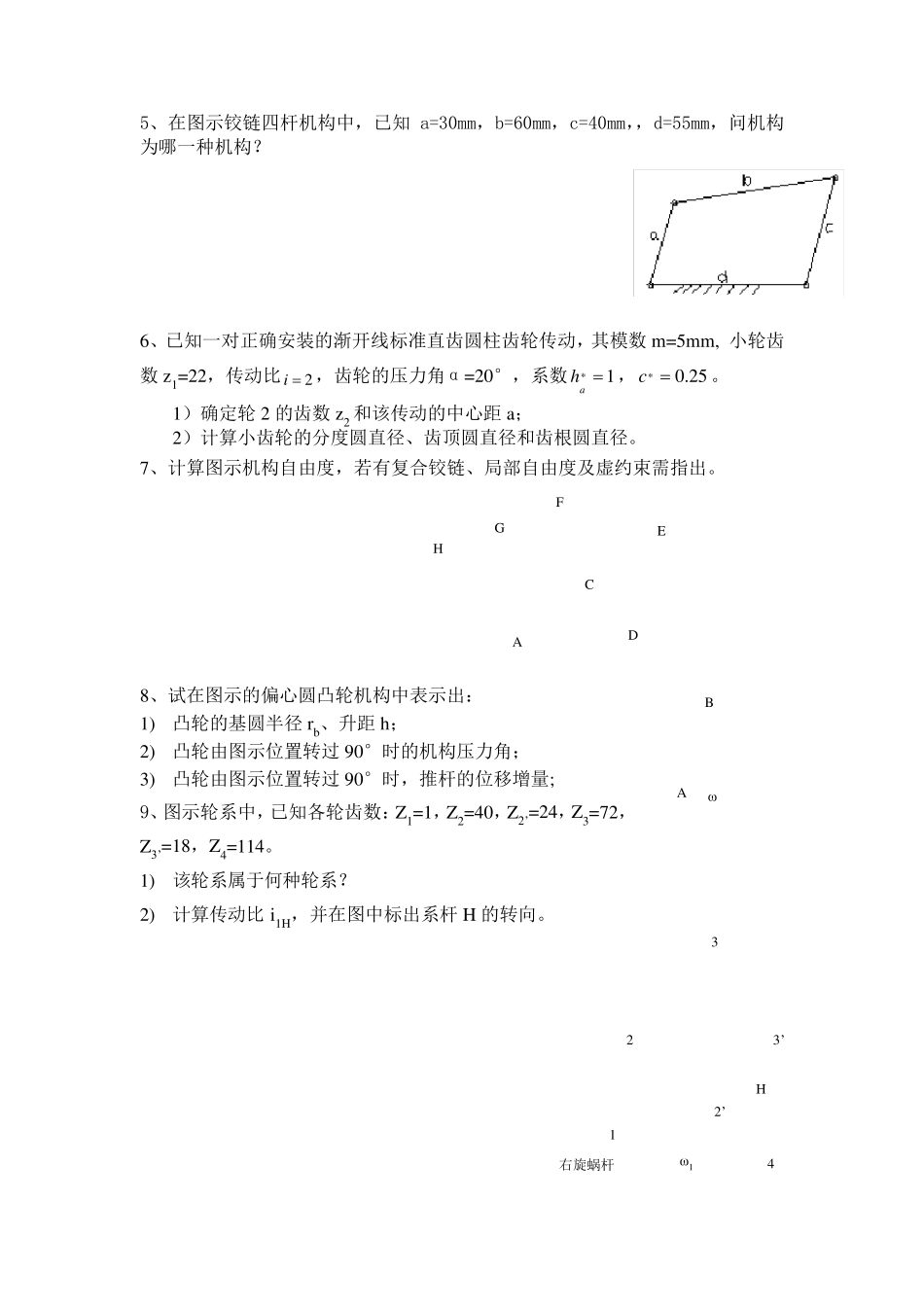

计算题 1、绘出图示破碎机的机构运动简图，计算其机构的自由度。 2、已知一对正确安装的渐开线标准直齿圆柱齿轮传动，其模数m=5mm, 小轮齿数z1=22，传动比2i，齿轮的压力角α=20°，系数1* ah，25.0* c。 1）确定轮2 的齿数z2 和该传动的中心距 a； 2）计算小齿轮的分度圆直径、齿顶圆直径和齿根圆直径。 3、图示轮系中，已知各齿轮的齿数z1=z2′=15，z2=45, z3=30, z3′=17，z4=34， 试计算传动比i14 , 并用箭头表示各轮的转向。 122334n1 4、计算a、b 两图机构自由度。 5、在图示铰链四杆机构中，已知a=30mm，b=60mm，c=40mm，，d=55mm，问机构为哪一种机构？ 6、已知一对正确安装的渐开线标准直齿圆柱齿轮传动，其模数m=5mm, 小轮齿数z 1=22，传动比2i，齿轮的压力角α=20°，系数1* ah，25.0* c。 1）确定轮2 的齿数z 2 和该传动的中心距 a； 2）计算小齿轮的分度圆直径、齿顶圆直径和齿根圆直径。 7、计算图示机构自由度，若有复合铰链、局部自由度及虚约束需指出。 8、试在图示的偏心圆凸轮机构中表示出： 1) 凸轮的基圆半径 rb、升距 h； 2) 凸轮由图示位置转过 90°时的机构压力角； 3) 凸轮由图示位置转过 90°时，推杆的位移增量; 9、图示轮系中，已知各轮齿数：Z1=1，Z2=40，Z2’=24，Z3=72，Z3’=18，Z4=114。 1) 该轮系属于何种轮系？ 2) 计算传动比i1H，并在图中标出系杆H 的转向。 H 2’ 3’ 右旋蜗杆 1 2 4 3 ω 1 B A ω F C H G A D E 10、计算 a、b 机构自由度（若机构中含有复合铰链、虚约束或局部自由度必须明确指出）。 (a) (b) 11、图示轮系中，已知，Z1=20，Z2=40，Z3=60，Z5=120。（10 分） 1、该轮系为何种轮系？ 2、传动比 i 13=? 12、计算图示机构的自由度。如有复合铰链、局部自由度及虚约束需说明。 13、今测得一标准直齿圆柱齿轮（25.0,1**cha）的齿顶圆直径mmda208齿根圆直径mmdf172，齿数z=24, 试求： （1）该齿轮的全齿高h; (2) 该齿轮的模数m; (3) 该齿轮的分度圆直径d 和分度圆上的齿厚s. 14、图示轮系机构中，已知Z1=25，Z2=20，Z2’=25，Z3=20，Z4=100，Z5=20。试： (1) 该轮系为什么轮系？ (2) 计算传动比i15； (3) 说明n5与n1转动方向是否相同； 15、已知某机械一个稳定运动循环内的等效阻力矩Mr 如图所示，等效驱 动力矩Md 为常数，等效构件的最大及最小角速度分别为： 1) ...
