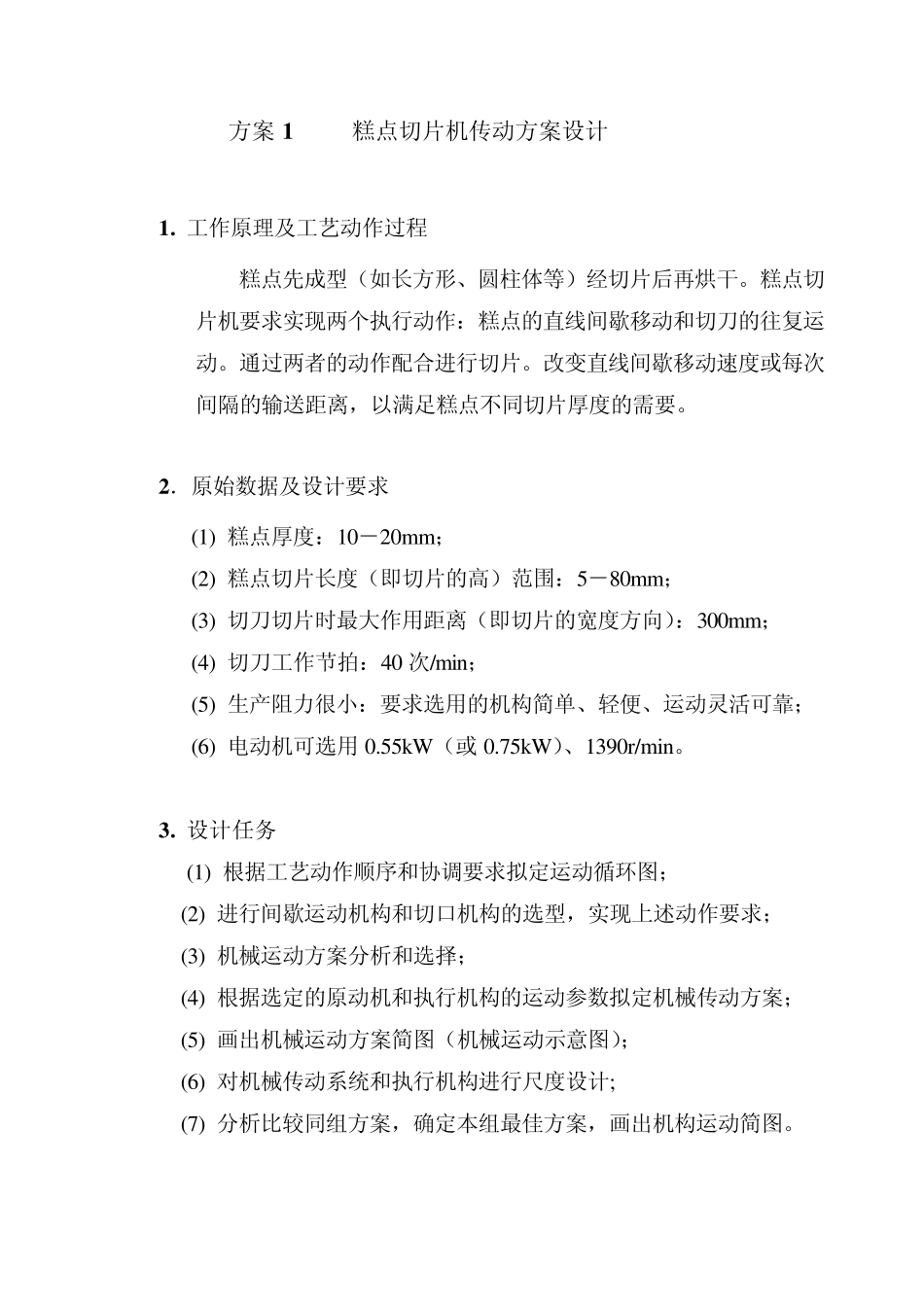

方案1 糕点切片机传动方案设计 1 . 工作原理及工艺动作过程 糕点先成型（如长方形、圆柱体等）经切片后再烘干。糕点切片机要求实现两个执行动作：糕点的直线间歇移动和切刀的往复运动。通过两者的动作配合进行切片。改变直线间歇移动速度或每次间隔的输送距离，以满足糕点不同切片厚度的需要。 2 ．原始数据及设计要求 (1) 糕点厚度：10－20mm； (2) 糕点切片长度（即切片的高）范围：5－80mm； (3) 切刀切片时最大作用距离（即切片的宽度方向）：300mm； (4) 切刀工作节拍：40 次/min； (5) 生产阻力很小：要求选用的机构简单、轻便、运动灵活可靠； (6) 电动机可选用 0.55kW（或 0.75kW）、1390r/min。 3 . 设计任务 (1) 根据工艺动作顺序和协调要求拟定运动循环图； (2) 进行间歇运动机构和切口机构的选型，实现上述动作要求； (3) 机械运动方案分析和选择； (4) 根据选定的原动机和执行机构的运动参数拟定机械传动方案； (5) 画出机械运动方案简图（机械运动示意图）； (6) 对机械传动系统和执行机构进行尺度设计; (7) 分析比较同组方案，确定本组最佳方案，画出机构运动简图。 方案2 自动打印机传动方案设计 1 . 工作原理及工艺动作过程 对于包装好的纸盒上，为了商品某种需要而打印一种记号。它的动作主要有三个：送料到达打印工位；然后打印记号；最后将产品输出。 2 . 原始数据及设计要求 (1) 纸盒尺寸：长100－150mm、宽 70－100mm、高 30－50mm； (2) 产品重量：约 5－10N； (3) 自动打印机的生产率：80 次/min； (4) 要求机构的结构简单紧凑、运动灵活可靠、易于加工制造。 3 . 设计任务 (1) 按工序动作要求拟定运动循环图； (2) 进行送料夹紧机构、打印机构和输出机构的机构选型； (3) 机械运动方案的分析和选择； (4) 按选定的电动机和执行机构的运动参数拟定机械传动方案； (5) 画出机械运动方案简图； (6) 对传动机构和执行机构进行运动尺寸计算; (7) 分析比较同组方案，确定本组最佳方案，画出机构运动简图。 方案3 螺钉头冷镦机传动方案设计 1 . 工作原理及工艺动作过程 采用冷镦的方法将螺钉头镦出，可以大大减少加工时间和节省材料。冷镦螺钉头主要完成一下动作： (1) 自动间歇送料； (2) 截料并运料； (3) 预镦和终镦； (4) 顶料。 2 . 原始数据及设计要求 (1) 每分钟冷镦螺钉头120 只； (2) 螺钉杆的直径D=2－4mm，长度...
