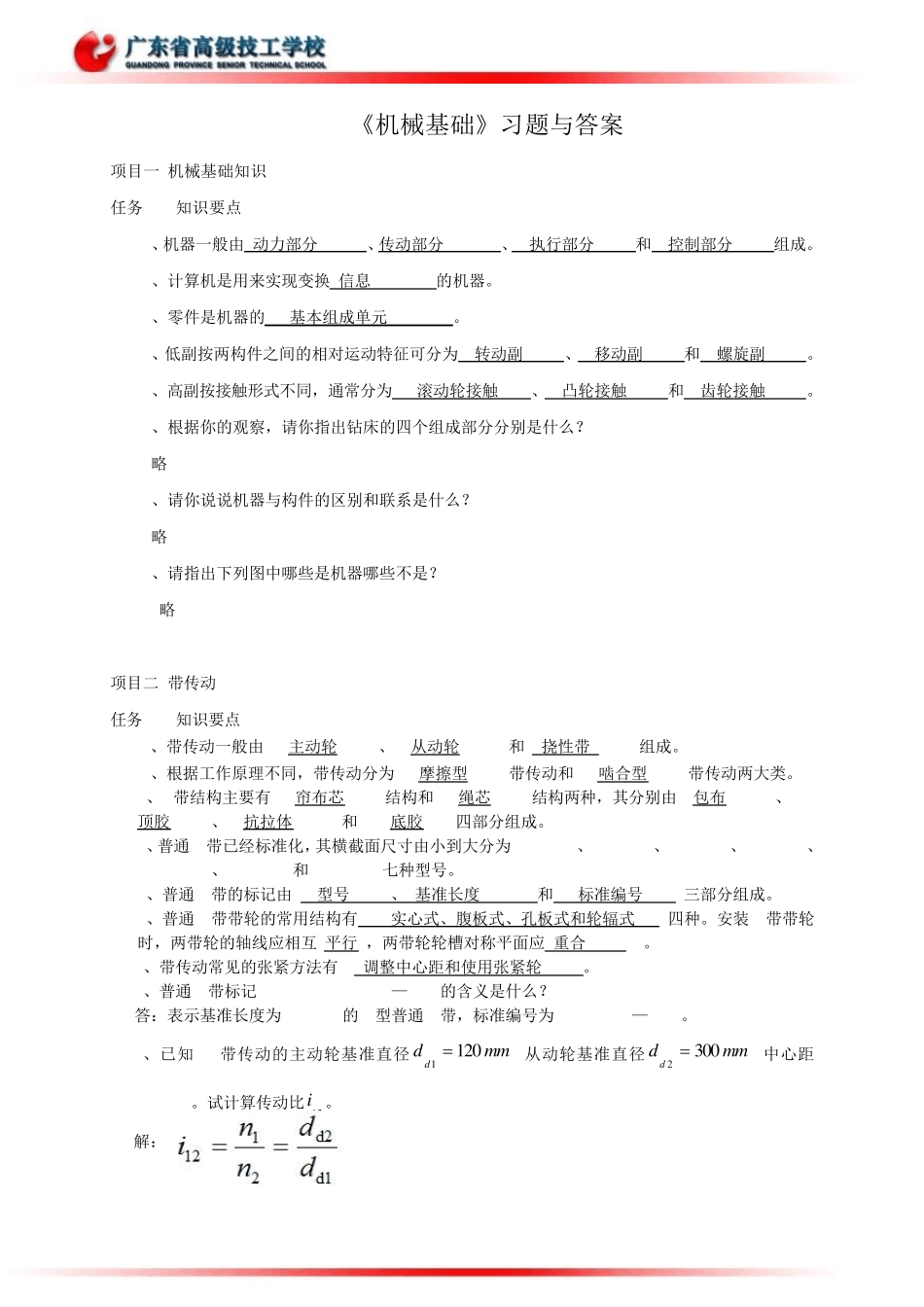

《机械基础》习题与答案 项目一:机械基础知识 任务 1 知识要点 1、机器一般由 动力部分 、传动部分 、 执行部分 和 控制部分 组成。 2、计算机是用来实现变换 信息 的机器。 3、零件是机器的 基本组成单元 。 4、低副按两构件之间的相对运动特征可分为 转动副 、 移动副 和 螺旋副 。 5、高副按接触形式不同，通常分为 滚动轮接触 、 凸轮接触 和 齿轮接触 。 6、根据你的观察，请你指出钻床的四个组成部分分别是什么？ (略) 7、请你说说机器与构件的区别和联系是什么？ (略) 8、请指出下列图中哪些是机器哪些不是？ (略) 项目二:带传动 任务 1 知识要点 1、带传动一般由___主动轮_____、__从动轮______和__挠性带______组成。 2、根据工作原理不同，带传动分为___摩擦型_____带传动和___啮合型_____带传动两大类。 3、V带结构主要有___帘布芯_____结构和___绳芯_____结构两种，其分别由__包布______、___顶胶_____、__抗拉体______和____底胶____四部分组成。 4、普通 V带已经标准化，其横截面尺寸由小到大分为________、________、________、________、 ________ 、________和________ 七种型号。 5、普通 V带的标记由___型号_____、_基准长度_______和___标准编号_____三部分组成。 6、普通 V带带轮的常用结构有____实心式、腹板式、孔板式和轮辐式____四种。安装V带带轮时，两带轮的轴线应相互 平行_，两带轮轮槽对称平面应_重合_______。 7、带传动常见的张紧方法有___调整中心距和使用张紧轮_____。 8、普通 V带标记B2500 GB/T11544—1997的含义是什么？ 答：表示基准长度为2500 mm的 B型普通 V带，标准编号为 GB/T11544—1997。 9、已知 V带传动的主动轮基准直径m mdd1 2 01 ,从动轮基准直径m mdd3 0 02 ,中心距a=800mm。试计算传动比1 2i 。 解： =300/120=2.5 项目三：螺旋传动 任务 1 知识要点 1、螺旋传动是由___内螺纹_____和____外螺纹____组成，主要是用来将_螺旋_______运动变 换为____直线____运动，同时传递__动力和运动___。 2、根据螺纹牙型的不同，可分为__三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹等。 3、按用途来分可分为传动螺纹和连接螺纹。 4、按螺纹形成的表面来分可分为外螺纹和内螺纹。 5、内外螺纹正确旋合的条件是：牙型、公称直径、旋向、螺距和导程必须相同。 6、螺纹的公称直径是螺纹的__大径______。 7、解...
