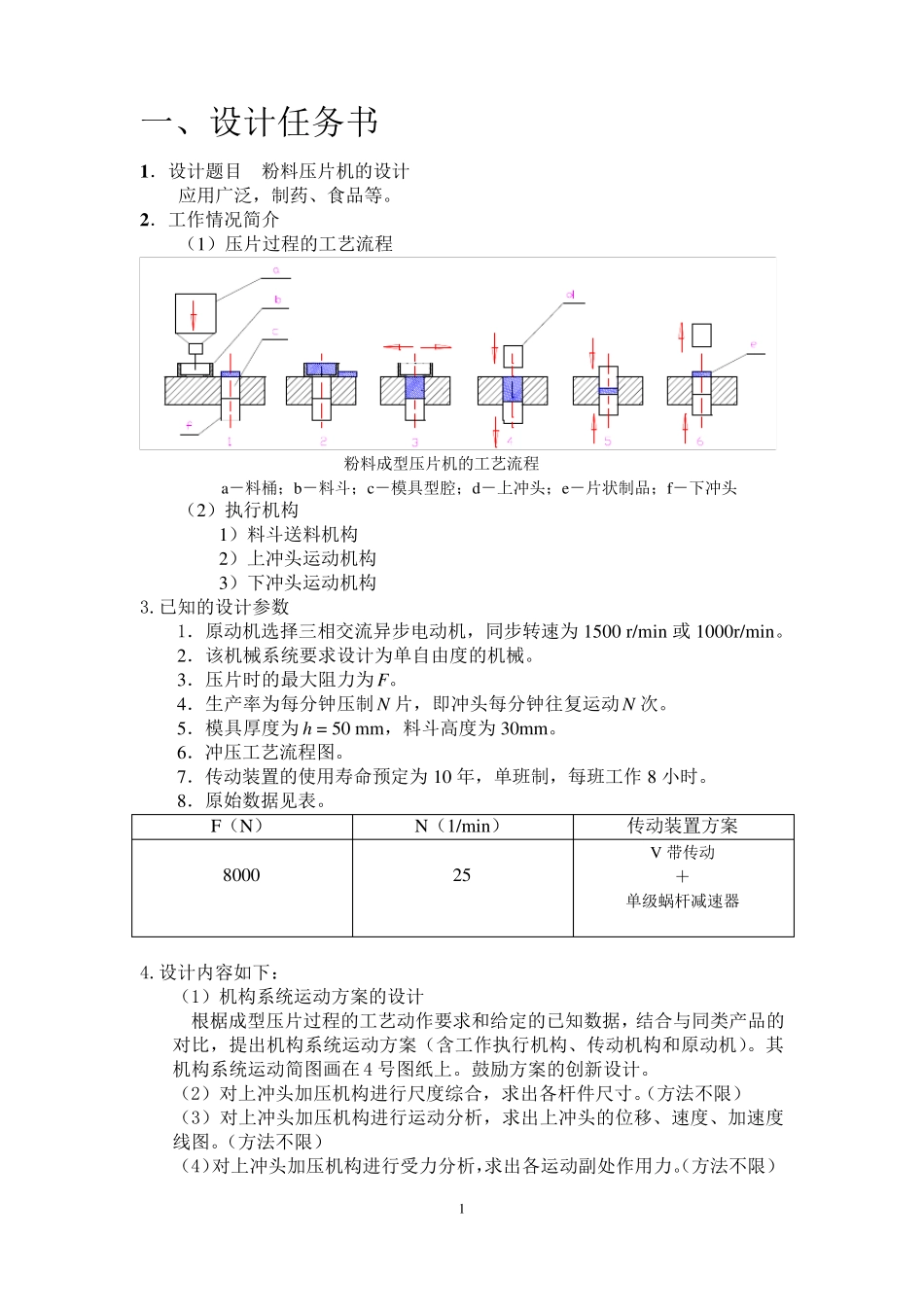

机械基础综合课程设计 ——粉料压片机 设计说明书 目录 1 .设计任务书…………………………………………………1 2 .系统运动方案的设计………………………………………2 3 . 机构系统的运动协调设计………………………………..3 4 .主体机构的尺度综合………………………………………3 5 .主体机构的运动分析和受力分析…………………………4 6 .系统传动方案的设计………………………………………7 7 .电机的选择…………………………………………………8 8 .传动系统的运动参数、动力参数的计算...……………….9 9 .传动零件的设计计算……………………………………..1 0 1 0 .轴系零件的设计及校核计算……………………………1 4 1 1 .润滑与密封的设计……………………………………....2 4 1 2 .机架设计及说明…………………………………………2 4 1 3 .所选用附件的说明………………………………………2 5 1 4 .设计小结…………………………………………………2 6 1 5 .参考文献…………………………………………………2 6 1 一、设计任务书 1 ．设计题目 粉料压片机的设计 应用广泛，制药、食品等。 2 ．工作情况简介 （1）压片过程的工艺流程 粉料成型压片机的工艺流程 a－料桶；b－料斗；c－模具型腔；d－上冲头；e－片状制品；f－下冲头 （2）执行机构 1）料斗送料机构 2）上冲头运动机构 3）下冲头运动机构 3.已知的设计参数 1．原动机选择三相交流异步电动机，同步转速为 1500 r/min 或 1000r/min。 2．该机械系统要求设计为单自由度的机械。 3．压片时的最大阻力为 F。 4．生产率为每分钟压制 N 片，即冲头每分钟往复运动N 次。 5．模具厚度为 h = 50 mm，料斗高度为 30mm。 6．冲压工艺流程图。 7．传动装置的使用寿命预定为 10 年，单班制，每班工作 8 小时。 8．原始数据见表。 F（N） N（1/min） 传动装置方案 8000 25 V 带传动 ＋ 单级蜗杆减速器 4.设计内容如下： （1）机构系统运动方案的设计 根椐成型压片过程的工艺动作要求和给定的已知数据，结合与同类产品的对比，提出机构系统运动方案（含工作执行机构、传动机构和原动机）。其机构系统运动简图画在4 号图纸上。鼓励方案的创新设计。 （2）对上冲头加压机构进行尺度综合，求出各杆件 尺寸 。（方法 不 限 ） （3）对上冲头加压机构进行运动分析 ，求出...
